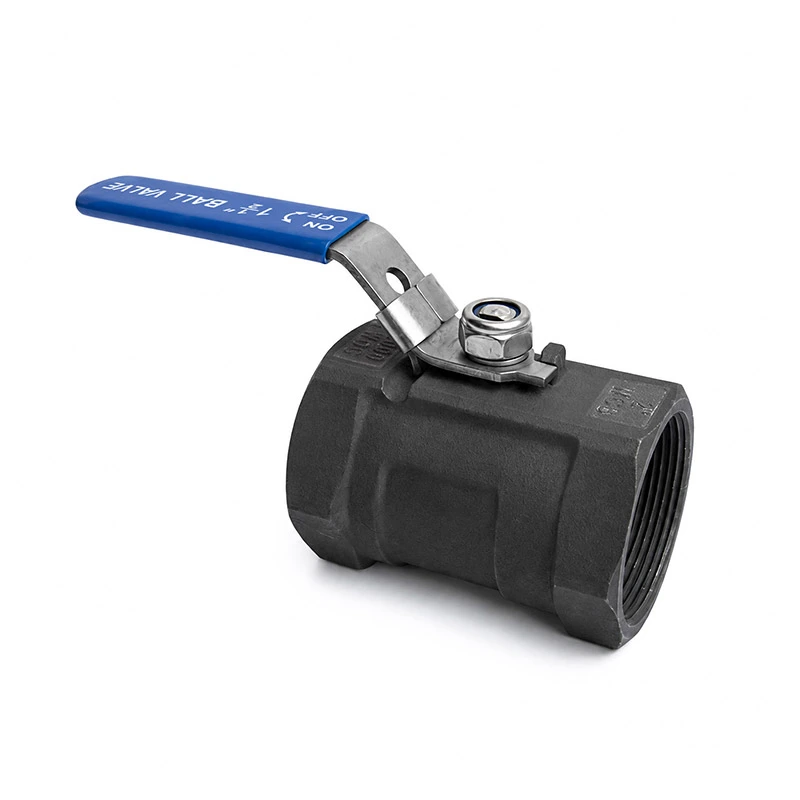

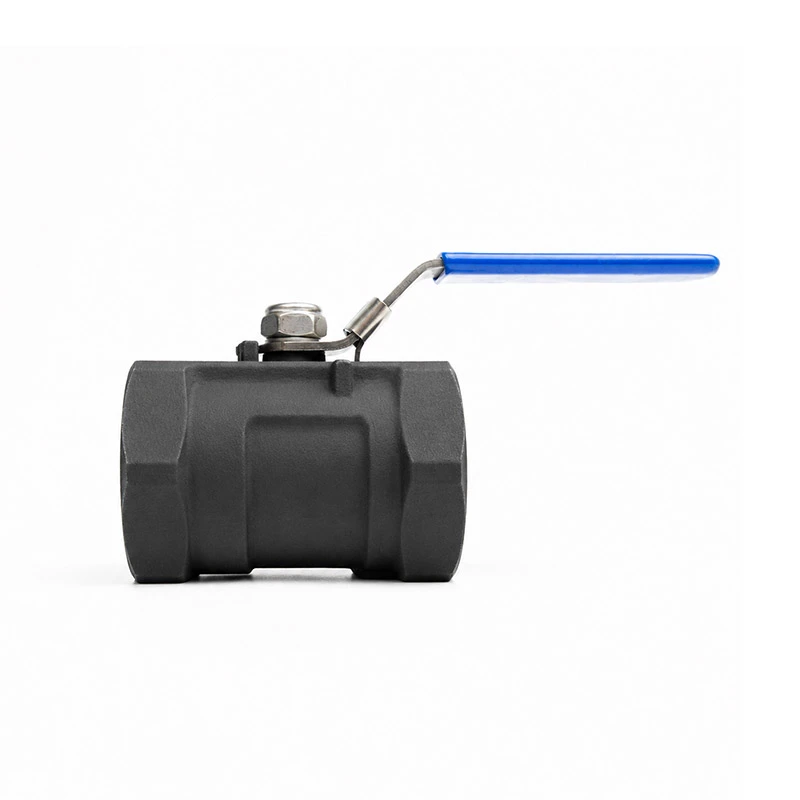

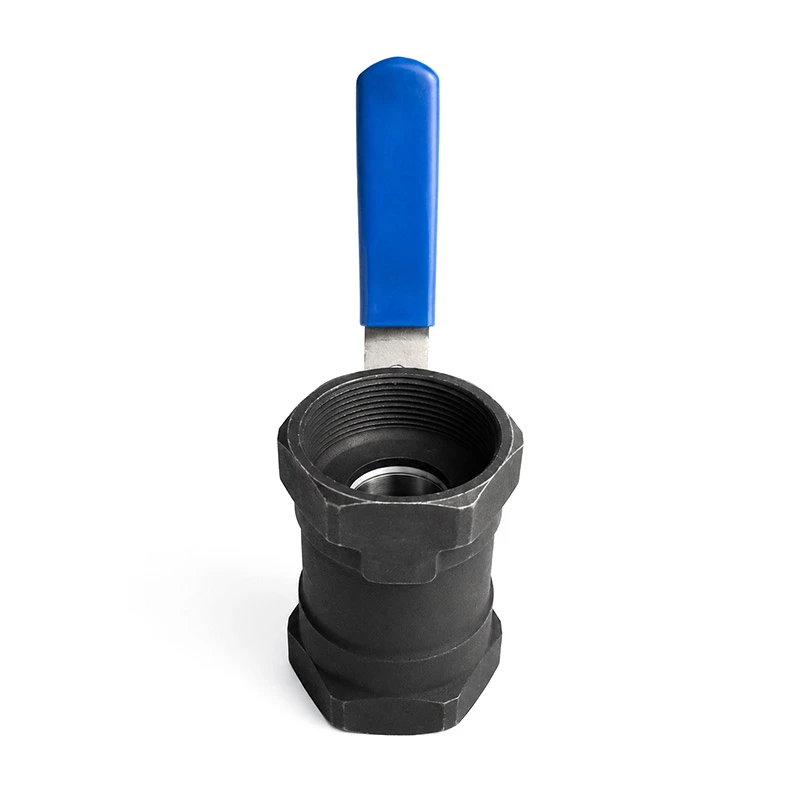

1PC koolstofstalen kogelkraan met vergrendeling

1PC koolstofstalen kogelkraan met vergrendeling combineert een sterke lichaamsstructuur met een praktisch vergrendelingsmechanisme, het helpt operators een stabiele stroomcontrole te behouden en het risico op verkeerde bediening te verminderen.

Vergeleken met meerdelige klepconstructies biedt het ontwerp uit één stuk een compact profiel en minder potentieel externe lekkagepunten. De koolstofstalen constructie biedt uitstekende mechanische sterkte en kostenefficiëntie, waardoor deze klep geschikt is voor algemene industriële toepassingen waarbij roestvrij staal niet vereist is.

Productwerkingsprincipe

De klep maakt gebruik van een kwartslagkogelmechanisme om de mediastroom te regelen.

Wanneer de hendel evenwijdig aan de pijpleiding wordt gedraaid, wordt de boring van de kogel uitgelijnd met het stroompad, waardoor de middel om doorheen te gaan. Wanneer de hendel 90 graden wordt gedraaid, draait de bal loodrecht op de stroomrichting, het blokkeren van de doorgang en het afsluiten van de stroom.

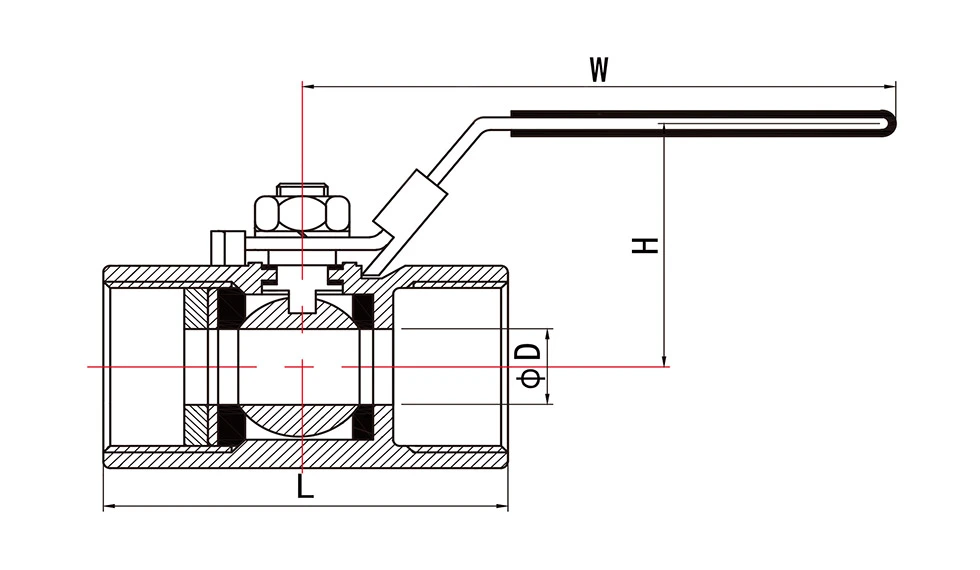

Productparameters

Kv VALUESperdida de carga de 1 bar.over de klep.

Kv = De waterstroomsnelheid in kubieke meter per uur, waarbij een drukval van 1 bar ontstaat.

* N: Draadeinden volgens ANSI B 2.1 NPT
* B: Draadeinden volgens BS21 BSP

Voordelen

1 stuk lichaamsontwerp

Compacte structuur met minder lichaamsverbindingen, waardoor potentiële lekkagepunten worden verminderd.

Sterkte van koolstofstaal

Biedt sterke mechanische prestaties voor industriële pijpleidingtoepassingen.

Afsluitbare handgreep voor veiligheidscontrole

Ondersteunt veiliger onderhoudsprocedures.

Betrouwbare uitschakelprestaties

Precisiekogel- en afdichtingszittingen zorgen voor stabiele afdichtingsprestaties wanneer ze op de juiste manier worden geselecteerd en geïnstalleerd.

Snelle kwartslagbediening

Eenvoudige 90 graden bediening maakt snel openen en sluiten mogelijk.

Kosteneffectief alternatief voor roestvrij staal

Ideaal voor niet-corrosieve media waarbij hoge sterkte en economische kosten vereist zijn.

Meerdere configuratieopties

Verkrijgbaar met verschillende maten, eindaansluitingen, drukwaarden, afdichtingsmaterialen en oppervlaktebehandelingen volgens de toepassingsbehoeften.

Selectiesuggesties

Houd bij het kiezen van een 1PC koolstofstalen kogelkraan met vergrendeling rekening met de volgende punten:

Gemiddelde compatibiliteit

Controleer of het klepmateriaal en het afdichtingsmateriaal geschikt zijn voor de vloeistof, zoals water, olie, gas of samengeperste lucht.

Drukclassificatie

Selecteer de klep op basis van de werkelijke werkdruk en systeemdrukklasse.

Werktemperatuur

Kies geschikte zitting- en afdichtingsmaterialen op basis van het bedrijfstemperatuurbereik.

Klepgrootte

Zorg ervoor dat de maat van de klep overeenkomt met de diameter van de pijpleiding om een ​​goede stroomcapaciteit te garanderen.

Einde verbindingstype

Selecteer schroefdraad-, flens-, gelaste of aangepaste verbindingstypen op basis van het pijpleidingontwerp.

Poorttype

Een volledige poort wordt aanbevolen wanneer een lagere drukval vereist is. Voor compacte installatie kan een gereduceerde poort worden geselecteerd en kostenefficiëntie.

Vergrendelingsvereiste

Bevestig of de klep moet worden vergrendeld in de open positie, de gesloten positie of beide.

Oppervlaktebescherming

Voor buiten- of vochtige omgevingen wordt een geschikte coating of anticorrosiebehandeling aanbevolen.

Productvergelijking

Kwaliteitscontroleproces

Ons kwaliteitscontroleproces is ontworpen om stabiele prestaties en betrouwbare levering te garanderen.

Inspectie van grondstoffen

Materiaalkwaliteit, uiterlijk en certificaten worden vóór productie gecontroleerd.

Dimensionale inspectie

Belangrijke afmetingen worden tijdens en na de bewerking gemeten.

Componentinspectie

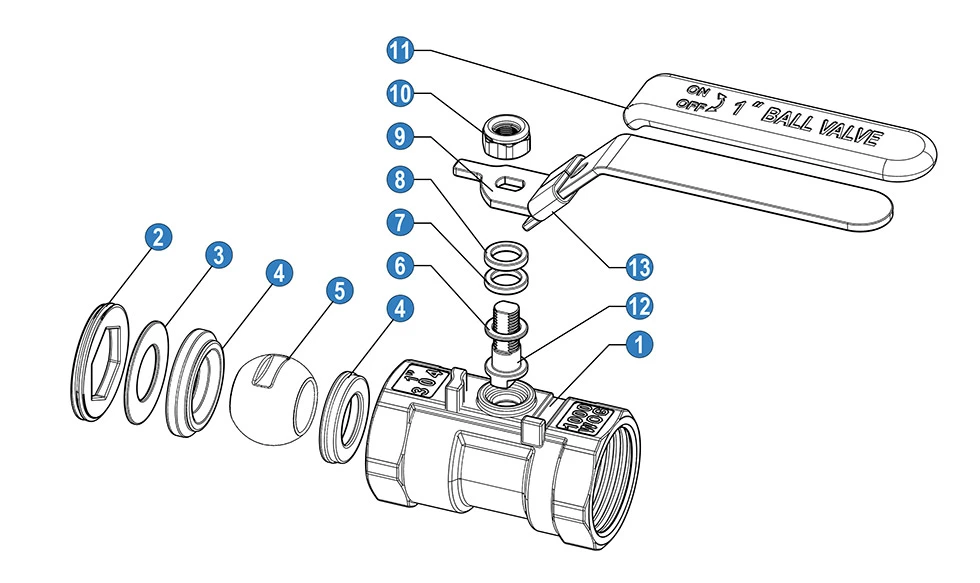

Kogel, stuurpen, zittingen, afdichtingen en vergrendelingsonderdelen worden vóór montage geïnspecteerd.

Montage-inspectie

De klep wordt volgens de technische vereisten gemonteerd en de werking van de hendel wordt gecontroleerd.

Druk testen

De schaaltest en de stoellektest worden uitgevoerd volgens de toepasselijke normen of klantvereisten.

Vergrendelingsfunctietest

Het vergrendelingsapparaat wordt gecontroleerd om een ​​soepele werking en veilige positionering te garanderen.

Oppervlakte- en markeringsinspectie

Coating, oppervlakteafwerking, productmarkering en naamplaatjegegevens worden geverifieerd.

Eindinspectie en verpakkingscontrole

Elke klep wordt vóór het verpakken geïnspecteerd om er zeker van te zijn dat deze aan de ordervereisten voldoet.

Waarom voor ons kiezen

- Ervaren leverancier voor industriële ventielproducten
- Stabiele kwaliteitscontrole van materiaalinspectie tot eindtesten
- Flexibel maatwerk voor maat, druk, aansluiting, afdichtingsmateriaal en oppervlaktebehandeling
- Ondersteuning voor OEM-branding, aangepaste verpakkingen en projectbestellingen
- Snelle reactie voor offerte, technische bevestiging en after-sales ondersteuning
- Exportklare verpakking en documentatie op aanvraag verkrijgbaar

Veelgestelde vragen

Q1: Wat is een kogelkraan uit 1 stuk?

Een kogelkraan uit één stuk maakt gebruik van een compacte lichaamsstructuur uit één stuk. Het heeft minder lichaamsverbindingen dan meerdelige ontwerpen, helpt mogelijke externe lekkagepunten te verminderen.

Vraag 2: Wat is het doel van het sluitapparaat?

Dankzij de vergrendeling kan de handgreep in geopende of gesloten stand met een hangslot worden vastgezet, wat helpt voorkomen dat de handgreep wordt vergrendeld onbedoelde bediening.

Vraag 3: Voor welke media kan deze klep worden gebruikt?

Het wordt vaak gebruikt voor compatibele media zoals water, olie, gas, perslucht en andere niet-corrosieve vloeistoffen. Voor corrosieve media, roestvrij staal of speciale materialen kunnen worden aanbevolen.

Vraag 4: Kan de klep zowel in open als in gesloten positie worden vergrendeld?

Afhankelijk van het ontwerp van de handgreep en de sluitplaat kan de klep worden geconfigureerd om in de gewenste positie te vergrendelen. Bevestig uw vergrendelingsvereiste voordat u bestelt.

Vraag 5: Welke verbindingstypen zijn beschikbaar?

Veel voorkomende opties zijn onder meer schroefdraad-, flens-, gelaste of aangepaste verbindingen, afhankelijk van het klepontwerp toepassing.

Vraag 6: Is koolstofstaal geschikt voor gebruik buitenshuis?

Koolstofstaal kan buitenshuis worden gebruikt met de juiste coating of anticorrosiebehandeling. Voor zeer corrosief omgevingen kan extra bescherming of roestvrij staal vereist zijn.

Q7: Welke informatie is nodig voor een offerte?

Geef de klepgrootte, drukwaarde, verbindingstype, medium, werktemperatuur, hoeveelheid en eventuele bijzonderheden op vereisten.
