Technisch inzicht: 2000 WOG 2-delige kogelkraan met hoog platform - Ontwerpkenmerken en toepassingsomgevingen

De middendruk uitlaatleidingen van een stadsgasdrukregelstation werken op een ontwerpdruk van 4,0 MPa. Het systeem vereist integratie met een SCADA-systeem voor verzending op afstand en nooduitschakeling. Kleppen moeten geen externe lekkage bieden, lange onderhoudsvrije intervallen hebben en in-line onderhoud ondersteunen om verstoring van de gastoevoer naar het district te voorkomen.

2000 Er werd gekozen voor WOG 2-delige hoogplatformkogelkranen in CF8 (304 roestvrij staal) met NPT-draadeinden en RPTFE-versterkte zittingen, voorzien van direct gemonteerde explosieveilige elektrische actuatoren. De drukwaarde van de klep is veel groter dan de werkelijke werkdruk.

• Het kleplichaam en de afdichtingen werken onder langdurige omstandigheden met lage spanning, waardoor het kruipen van de afdichtingen aanzienlijk wordt verminderd. De levensduur wordt met meer dan verlengd50%vergeleken met standaard PN40 kogelkranen.

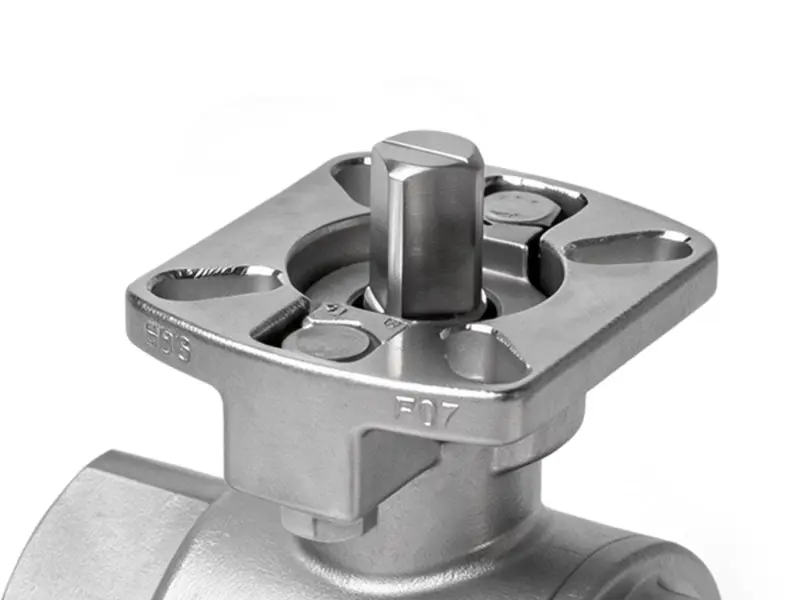

• Het ISO 5211 standaard hoge platform maakt directe montage van de actuator mogelijk zonder adapterbeugels, waardoor de installatietijd wordt verkort30%en zorgen voor een hogere coaxialiteit voor een stabiele nauwkeurigheid van de afstandsbediening.

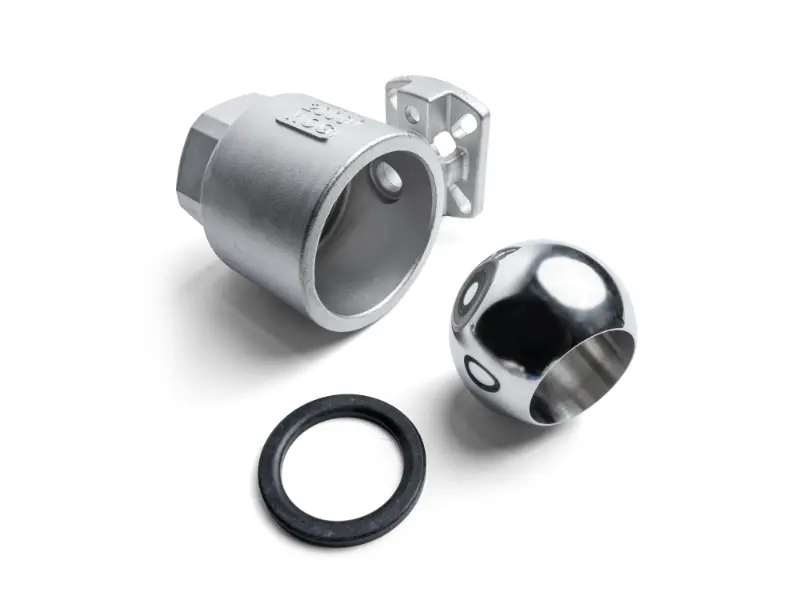

• Het tweedelige ontwerp met gesplitste behuizing ondersteunt in-line demontage en vervanging van afdichtingen zonder de pijpleiding door te snijden, waardoor de uitvaltijd voor districtsonderhoud wordt verminderd met70%.
• De bidirectionele afdichtingsstructuur met zwevende bal zorgt voor nul externe lekkage, waardoor een veilige gastransmissie wordt gegarandeerd en wordt voldaan aan de ontwerpspecificaties voor stadsgas.

De hogedruktak van een circulerend koelwatersysteem in een grote raffinaderij werkt op 2,5 MPa, met intermitterende waterslagschokken in de pijpleiding. Originele standaard PN25-kogelkranen hadden regelmatig te kampen met lekkage van de zitting en vervorming van het lichaam, en moesten pijpleidingen doorsnijden voor onderhoud, wat tot productiestops leidde.

Vervangen door 2000 WOG 2-delige hoogplatformkogelkranen van WCB-koolstofstaal, met volledige poortstroompaden en gecombineerd met pneumatische actuatoren voor geprogrammeerde aan/uit-regeling.

• Het 2000 WOG heavy-duty kleplichaam biedt een veel betere weerstand tegen waterslag dan standaard PN25-kleppen, en is bestand tegen onmiddellijke waterslag tot10 MPazonder vervorming van het lichaam of falen van de afdichting.
• Het volledige poortontwerp zorgt voor een drukverlies van minder dan0,03 MPa, waardoor de belasting van de circulatiepomp wordt verminderd met5%en aanzienlijke energiebesparingen op de lange termijn opleveren.
• Direct gemonteerde pneumatische actuatoren op het hoge platform reageren in minder dan1 seconde, geschikt voor frequent geprogrammeerde schakelhandelingen.
• Het tweedelige kleplichaam maakt een snelle demontage mogelijk om kalkaanslag en vuil van de kogelkern te verwijderen, waardoor de onderhoudsefficiëntie wordt verdubbeld zonder dat er pijpleidingen moeten worden doorgesneden of de productie moet worden stilgelegd.

Waterkoelers van het schroeftype in een groot commercieel complex gebruiken koelmiddel R134a, met hoofdleidingen die werken op 1,8 MPa. Kleppen moeten uitstekende afdichtingsprestaties hebben om lekkage van koelmiddel te voorkomen, en compatibel zijn met elektrische actuatoren voor groepsbesturing via het gebouwautomatiseringssysteem (BAS).

2000 WOG 2-delige hoogplatformkogelkranen in CF8 roestvrij staal, met speciale koelmiddelafdichtingszittingen en direct gemonteerde compacte elektrische actuatoren.

• Het hogedrukklephuis met nauwkeurige afdichting zorgt ervoor dat er geen koelmiddel lekt, waardoor verlies aan koelcapaciteit en problemen met milieu-emissies worden geëlimineerd.
• De gestandaardiseerde ISO 5211-interface met hoog platform verbetert de efficiëntie van de batchassemblage van de koelmachine30%. Actuators zijn universeel uitwisselbaar zonder aangepaste adapters, voor eenvoudiger vervanging na verkoop.
• De tweedelige structuur vergemakkelijkt demontage en onderhoud tijdens grote revisie van de koelmachine zonder de lassen van pijpleidingen te beschadigen, waardoor de onderhoudskosten worden verlaagd door40%.
• Een bedrijfsdruk die ver beneden de nominale waarde ligt, vertraagt ​​de veroudering van de afdichtingen aanzienlijk, waardoor het onderhoudsvrije interval wordt verlengd3 jaar.

Een transportlijn voor oppervlakteactieve grondstoffen in een dagelijkse chemische fabriek werkt op 1,6 MPa, met licht corrosieve media. Kleppen moeten afstandsbediening ondersteunen, gemakkelijk te demonteren en schoon te maken zijn en voldoen aan de hygiëne-eisen voor batchwisselingen.

2000 WOG 2-delige hoogplatformkogelkranen in CF8M (316 roestvrij staal) met volledig poortontwerp, PTFE-zittingen en explosieveilige pneumatische aandrijvingen.

• 316 roestvrijstalen behuizing is bestand tegen milde corrosie. Het volledige poortontwerp heeft geen dode zones voor de stroming, waardoor de ophoping en bederf van materiaal wordt verminderd om te voldoen aan de dagelijkse hygiëne-eisen voor chemische productie.
• Langdurige werking met lage spanning onder verminderde omstandigheden elimineert het risico op mediapermeatie en kruisbesmetting tussen batchwisselingen.
• Direct gemonteerde explosieveilige pneumatische actuatoren op het ISO-hoge platform voldoen direct aan de explosieveiligheidseisen van chemische werkplaatsen, zonder aanvullende aanpassingen.
• Het tweedelige, gesplitste ontwerp maakt een snelle demontage mogelijk voor interne reiniging en sterilisatie, waardoor de reinigingstijd voor het wisselen van batches wordt verminderd met60%.

Het Clean-in-Place (CIP)-systeem op hoge temperatuur in een drankenfabriek werkt op 3,0 MPa, met alkalische reinigingsmiddelen van 80°C. Kleppen moeten temperatuur- en corrosiebestendig zijn, een betrouwbare afdichting bieden, geautomatiseerde programmacontrole ondersteunen en voldoen aan de GMP-voedselnormen.

Voedselveilige 2000 WOG 2-delige hoogplatformkogelkranen in CF8 roestvrij staal, voorzien van met RPTFE versterkte hogetemperatuurzittingen en direct gemonteerde sanitaire pneumatische aandrijvingen.

• De werkdruk van 3,0 MPa ligt ver onder de nominale WOG-classificatie van 2000 en biedt voldoende drukreserve, zelfs bij hoge temperaturen, zonder risico op defecte afdichtingen of vervorming van de behuizing.
• Met RPTFE versterkte stoelen bieden superieure temperatuur- en chemische bestendigheid, met tweemaal de levensduur van standaard PTFE-stoelen, en zijn bestand tegen voortdurend schuren door reinigingsvloeistoffen op hoge temperatuur.
• Het ontwerp voor directe montage op een hoog platform creëert geen hygiënische dode zones bij de actuator-klepinterface, is eenvoudig te reinigen en te desinfecteren en voldoet volledig aan de GMP-certificeringsvereisten van de voedingsindustrie.
• Het tweedelige kleplichaam maakt snelle demontage mogelijk voor inspectie van de interne reinheid zonder de gehele pijpleiding te verwijderen, waardoor routine-inspectie en onderhoud worden vereenvoudigd.
