Poortkleppen
Fabrikant van industriële schuifafsluiters voor betrouwbare stroomregeling in pijpleidingtoepassingen
Shangtai schuifafsluiters zijn ontworpen voor betrouwbare isolatie in industriële leidingsystemen waarbij de klep normaal gesproken in volledig open of volledig gesloten positie wordt bediend. De poort beweegt zich verticaal weg van het stromingspad wanneer deze wordt geopend, waardoor een rechte doorgang ontstaat die de stromingsweerstand tijdens normaal bedrijf helpt verminderen.
Shangtai produceert schuifafsluiteroplossingen voor watervoorziening, afvalwaterzuivering, olie- en gaspijpleidingen, chemische verwerking, energieopwekking, mijnbouw, HVAC en algemene industriële nutsvoorzieningen. Afhankelijk van het pijpleidingmedium en de gebruiksomstandigheden kunnen verschillende lichaamsmaterialen, drukwaarden, eindverbindingen, afdichtingsontwerpen en bedieningsmethoden worden geselecteerd.
Levering en maatwerk van industriële schuifafsluiters
Shangtai ondersteunt standaard en aangepaste klepconfiguraties op basis van maat, drukklasse, aansluitstandaard, behuizings- en bekledingsmateriaal, stoelontwerp, bedieningsmethode en projectspecificaties. Neem contact op met ons team voor technische bevestiging en een offerte.
Producttypen en constructieopties
Verschillende pijpleidingsystemen vereisen verschillende poortontwerpen. Shangtai kan configuraties leveren die zijn geselecteerd op basis van installatieomstandigheden, bedrijfsfrequentie, afdichtingsvereisten en de kenmerken van het getransporteerde medium.
Stijgende stamafsluiters
De steel beweegt omhoog als de klep opent, waardoor een zichtbare indicatie van de kleppositie ontstaat. Deze configuratie wordt vaak gebruikt waar de installatieruimte voldoende speling boven de klep mogelijk maakt.
Niet-stijgende stuurpenontwerpen
De steel blijft tijdens bedrijf binnen het kleplichaam of de motorkap, waardoor deze configuratie geschikt is voor locaties waar de verticale speling beperkt is.
OS&Y schuifafsluiters
De externe schroef- en jukconstructie houdt de steel met schroefdraad buiten het kleplichaam en zorgt voor een duidelijke visuele indicatie van de open of gesloten positie.
Wigafsluiters
Er zijn configuraties met massieve wiggen en flexibele wiggen beschikbaar voor verschillende druk-, temperatuur-, afdichtings- en pijpleidingservicevereisten.
Veerkrachtige zittende ontwerpen
Veerkrachtige zittingconfiguraties maken gebruik van een elastomere zitting om afdichtingsprestaties te leveren voor geschikte water- en nutstoepassingen.
Metaal zittende ontwerpen
Er kan een constructie met metalen zitting worden geselecteerd voor toepassingen waarbij de klep een metaal-op-metaal afdichting vereist en een hogere weerstand tegen veeleisende gebruiksomstandigheden.
Materialen voor verschillende pijpleidingmedia
Bij de materiaalkeuze moet rekening worden gehouden met het werkmedium, de temperatuur, de druk, de corrosieomstandigheden en de mechanische vereisten van het leidingsysteem. Afhankelijk van het klepontwerp kunnen de beschikbare materialen gietijzer, nodulair gietijzer, gietstaal, roestvrij staal, brons en gelegeerd staal omvatten.
Gietijzer en nodulair gietijzer
Vaak gebruikt voor watervoorziening, afvalwater, HVAC en algemene nutsleidingen waar de serviceomstandigheden geschikt zijn.
Koolstof en gegoten staal
Geschikt voor geselecteerde industriële, olie- en gas-, energie- en procestoepassingen die een hogere mechanische sterkte vereisen.
Roestvrij staal
Wordt gebruikt waar verbeterde corrosieweerstand vereist is, waarbij de juiste kwaliteit wordt geselecteerd op basis van het medium en de gebruiksomgeving.
Brons en legeringsmaterialen
Materiaalopties kunnen worden overwogen voor specifieke vloeistofeigenschappen, temperatuuromstandigheden, corrosievereisten of projectspecificaties.
Druk-, aansluit- en bedieningsopties
De klepconfiguratie moet overeenkomen met het pijpleidingontwerp en mag niet alleen op grootte worden geselecteerd. Shangtai kan schuifafsluiters configureren op basis van nominale maat, drukwaarde, eindaansluiting, installatieomstandigheden en vereiste bediening.
Belangrijkste selectieparameters:Klepgrootte, drukklasse, werktemperatuur, medium, aansluitnorm, lichaamsmateriaal, trimmateriaal, zittingtype, installatiepositie, bedieningsmethode en toepasselijke projectnormen.
Afhankelijk van de productconfiguratie kunnen de verbindingsopties flens-, schroefdraad-, moflas-, stuiklas- of andere gespecificeerde eindverbindingen omvatten. De geselecteerde verbinding moet overeenkomen met de bestaande pijpleidingstandaard en installatievereisten.
Voor handmatige bediening kan worden gedacht aan handwielen, tandwielkasten, kettingwielen en verlengstelen. Waar bediening op afstand of geautomatiseerde bediening vereist is, kan elektrische, pneumatische of hydraulische bediening worden geconfigureerd op basis van de klepgrootte, het bedieningskoppel, het besturingssysteem en de installatieomgeving.
Waar schuifafsluiters worden gebruikt
Deze kleppen worden voornamelijk gebruikt voor pijpleidingisolatie in plaats van voor continue smering. Hun rechte stromingspad maakt ze geschikt voor systemen waarbij een lage stromingsweerstand in de volledig open positie en een betrouwbare afsluiting belangrijk zijn.
Water en afvalwater
Gebruikt in waterdistributie, zuiveringsinstallaties, pompstations, afvalwatersystemen en nutsleidingen voor sectionele isolatie en onderhoud.
Olie en gas
Geselecteerd voor geschikte pijpleiding- en procesdiensten waarbij betrouwbare isolatie vereist is, afhankelijk van de toepasselijke druk-, materiaal- en standaardvereisten.
Chemische verwerking
Materiaal- en afdichtingsconfiguraties kunnen worden geselecteerd op basis van het chemische medium, de temperatuur, de druk en de corrosieomstandigheden.
Energie- en industriële nutsvoorzieningen
Gebruikt in utiliteits-, koeling-, stoomgerelateerde, proces- en andere industriële pijpleidingsystemen waarbij het geselecteerde klepontwerp voldoet aan de servicevoorwaarden.
Productie en kwaliteitscontrole
Shangtai integreert klepproductie, inspectie, verkoop en technische service om verschillende industriële pijpleidingvereisten te ondersteunen. Productie- en inspectieprocessen zijn gericht op maatnauwkeurigheid, drukprestaties, afdichtingscondities, materiaalvereisten en algemene klepfunctie.
Shangtai-producten zijn gecertificeerd volgens toepasselijke vereisten, waaronder ISO 9001, CE en EAC. Geselecteerde producten kunnen ook worden vervaardigd en getest in overeenstemming met normen zoals API 6D en API 598, indien vereist door het project.
Normen en inspectievereisten
Bij het aanvragen van een offerte dient u de gewenste ontwerpnorm, drukklasse, aansluitnorm, materiaal, beproevingsnorm en certificeringsdocumenten te vermelden. Hierdoor kunnen de klepconfiguratie en inspectie-eisen vóór productie worden bevestigd.
Technische ondersteuning voor klepselectie
Het kiezen van een schuifafsluiter houdt meer in dan het afstemmen van de nominale leidingdiameter. Er moet allemaal rekening worden gehouden met het werkmedium, de druk, de temperatuur, de installatiepositie, de aansluitafmetingen, de bedrijfsfrequentie en de vereiste afdichtingsprestaties. Shangtai kan deze parameters beoordelen en een geschikte configuratie aanbevelen op basis van de werkelijke pijplijnomstandigheden.
Voor projectvereisten waarbij meerdere klepgroottes of specificaties betrokken zijn, kunt u ook pijpleidingtekeningen, klepschema's, technische specificaties of bestaande klepinformatie aanleveren. Ons team kan de beschikbare gegevens bekijken voordat een offerte wordt opgesteld.
Ga voor meer klepproducten en beschikbare configuraties naar deShangtai-klepproductassortiment.
Veelgestelde vragen
Welke soorten schuifafsluiters zijn er?
Veel voorkomende configuraties zijn onder meer de stijgende stuurpen, niet-stijgende stuurpen, OS&Y, veerkrachtige zitting, metalen zitting, massieve wig en flexibele wigontwerpen. De geschikte constructie is afhankelijk van de pijpleidingtoepassing en bedrijfsomstandigheden.
Hoe selecteer ik het juiste ventiel?
Bij de selectie moet rekening worden gehouden met de klepgrootte, drukwaarde, werktemperatuur, medium, verbindingstype, installatieruimte, bedieningsmethode, afdichtingsvereisten en projectspecificaties.
Welke materialen zijn beschikbaar?
Afhankelijk van de configuratie kunnen de lichaamsmaterialen gietijzer, nodulair gietijzer, gietstaal, roestvrij staal, brons en gelegeerd staal omvatten. Zitting- en bekledingsmaterialen moeten worden geselecteerd op basis van het medium en de bedrijfsomstandigheden.
Zijn schuifafsluiters geschikt voor debietregeling?
Ze zijn over het algemeen bedoeld voor volledig open of volledig gesloten isolatie in plaats van continue smoren. Regelkleppen of speciale regelkleppen worden normaal gesproken overwogen wanneer nauwkeurige debietregeling vereist is.
Welke bedieningsmethoden zijn beschikbaar?
Afhankelijk van de klepgrootte en installatieomstandigheden kunnen de bedieningsmethoden handwiel, versnellingsbak, elektrische actuator, pneumatische actuator, hydraulische actuator, kettingwiel en verlengingssteel omvatten.
Wat moet vóór de installatie worden gecontroleerd?
Controleer vóór installatie de klepgrootte, drukklasse, eindaansluiting, compatibiliteit met pakkingen, uitlijning van de bout, reinheid van de pijpleiding, installatieruimte en bewegingsvrijheid van de spindel of actuator.
Kunnen deze kleppen worden gebruikt voor ondergrondse installatie?
Ja, als de geselecteerde configuratie geschikt is voor ondergrondse service. Afhankelijk van de installatie kunnen verlengstukken, beschermende coatings, geschikte afdichtingsmaterialen en geschikte kleppenkastopstellingen nodig zijn.
Welke gegevens zijn nodig voor een offerte?
Geef de klepgrootte, drukwaarde, aansluitstandaard, huis- en trimmateriaal, zittingtype, werkmedium, temperatuur, bedieningsmethode, hoeveelheid, vereiste normen en eventuele tekeningen of technische documenten op.
Een schuifafsluiterconfiguratie nodig?
Stuur uw klepmaat, drukwaarde, medium, aansluitstandaard, materiaal en werkingsvereisten naar Shangtai voor technische bevestiging en een offerte.
- View as

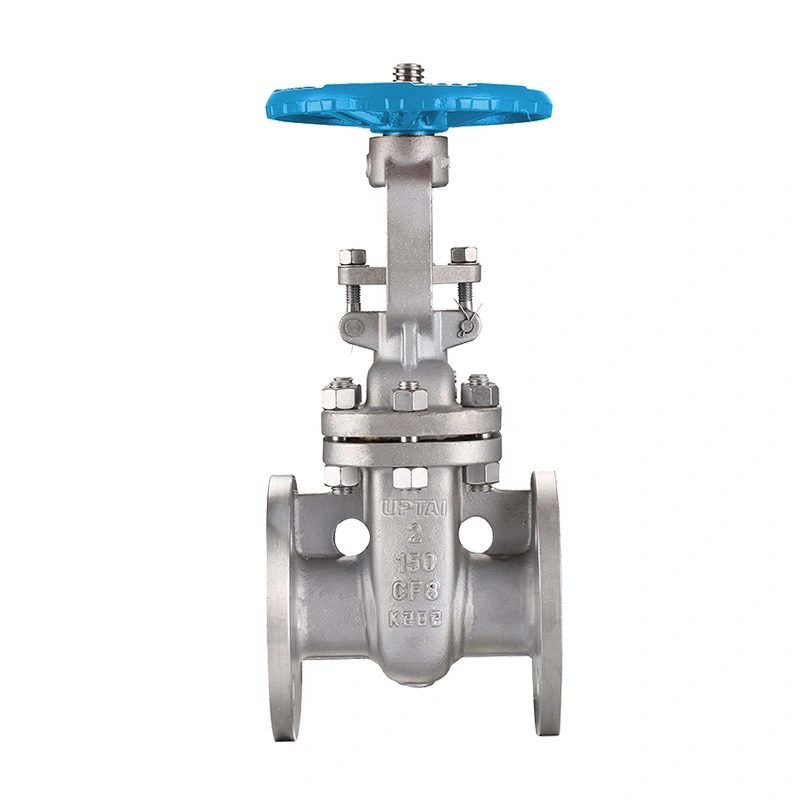

ANSI 150LB roestvrijstalen schuifafsluiter
ANSI 150LB roestvrijstalen schuifafsluiter ontworpen conform API 603 en ASME B16.34. Het beschikt over RF-flensuiteinden, Stellite 6 harde zittingen en NACE-vereisten voor industriële pijpleidingdiensten, waardoor bidirectionele afsluiting en een recht doorstroompad met laag drukverlies mogelijk zijn.

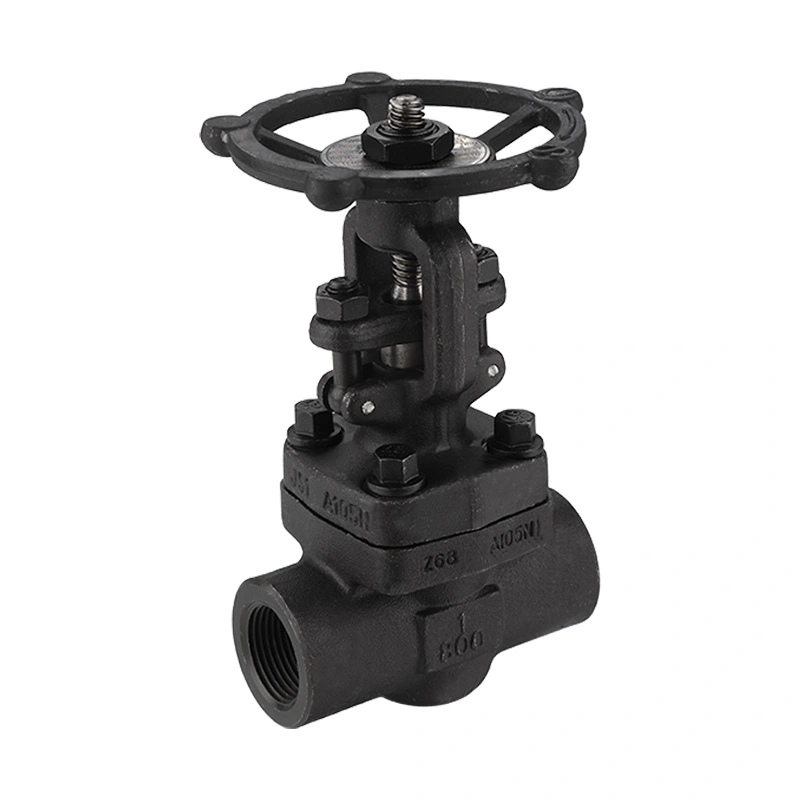

Gesmeed koolstofstalen schuifafsluiter 800LB
Onze gesmede koolstofstalen schuifafsluiter 800LB is ontworpen volgens API 602-normen voor hogedrukpijpleidingen. Met een robuust gesmeed A105-lichaam, OS&Y-ontwerp en betrouwbare bidirectionele afsluiting levert het uitzonderlijke duurzaamheid en flowcontrol voor veeleisende industriële systemen.
Shangtai Valve is een professionele Poortkleppen fabrikant en leverancier in China. Welkom bij het importeren van kwaliteitsproducten uit onze fabriek hier.
