Terugslagkleppen
Fabrieksgerichte terugslagkleppen met concurrerende prijzen
Shangtai-terugslagkleppen zijn ontworpen om vloeistof in één richting te laten stromen en automatisch tegengestelde stroming te voorkomen wanneer de stroomrichting verandert. In tegenstelling tot handmatig bediende isolatiekleppen reageren deze zelfwerkende kleppen op de druk- en stromingsomstandigheden in de pijpleiding zonder dat een externe actuator nodig is.
Ze worden doorgaans stroomafwaarts van pompen, compressoren en andere procesapparatuur geïnstalleerd om het risico op terugstroming te helpen verminderen en aangesloten leidingsystemen te beschermen. Shangtai levert verschillende klepconstructies voor waterbehandeling, olie en gas, chemische verwerking, petrochemische installaties, energieopwekking, HVAC en algemene industriële toepassingen.
Levering van industriële terugslagkleppen
Shangtai ondersteunt klepselectie op basis van buisgrootte, drukklasse, medium, temperatuur, stroomrichting, installatiepositie, verbindingstype en vereiste responskarakteristieken. Stuur uw bedrijfsvoorwaarden voor technische bevestiging en offerte.
Producttypen voor verschillende pijplijnomstandigheden
Het sluitmechanisme heeft een direct effect op de openingsreactie, het drukverlies, de installatievereisten en de weerstand tegen tegenstroom. Bij het selecteren van de juiste constructie moet rekening worden gehouden met de stromingseigenschappen van de pijpleiding en de te beschermen apparatuur.
Terugslagkleppen
Een scharnierende schijf opent bij voorwaartse stroming en keert terug naar de zitting wanneer de stroming omkeert. Swing-ontwerpen worden vaak gebruikt in water-, nuts- en industriële leidingsystemen waar geschikte stromingsomstandigheden beschikbaar zijn.
Terugslagkleppen optillen
Het sluitelement beweegt verticaal vanaf de zitting als reactie op de stromingsdruk. Deze constructie kan worden overwogen voor toepassingen die een gecontroleerde schijfbeweging en geschikte installatieomstandigheden vereisen.
Zuiger terugslagkleppen
De zuigerconstructie maakt gebruik van een geleide zuiger of schijf om de voorwaartse en achterwaartse stroom te regelen. Het kan worden geselecteerd voor processystemen waarbij stabiel sluitgedrag en geleide beweging vereist zijn.
Kogelterugslagkleppen
Een bal beweegt volgens de richting en druk van de vloeistof. Deze kleppen worden gebruikt in geselecteerde vloeistof- en nutstoepassingen waar een compact, zelfwerkend sluitmechanisme geschikt is.
Terugslagkleppen met dubbele plaat
Dubbele platen openen bij voorwaartse stroming en sluiten wanneer de stroming omkeert. Hun compacte wafelvormige constructie kan de installatieruimte in geschikte pijpleidingsystemen helpen verminderen.
Axiale terugslagkleppen
Axiale stromingsontwerpen geleiden het afsluitelement langs de as van de pijpleiding en kunnen worden overwogen waar snelle respons, compacte installatie en gecontroleerde stromingseigenschappen vereist zijn.
Terugstroompreventie voor pompen en procesapparatuur
Terugstroom kan optreden wanneer een pomp stopt, de drukomstandigheden veranderen of vloeistof tussen aangesloten delen van een leidingsysteem beweegt. Een goed geselecteerde terugslagklep kan automatisch sluiten wanneer de drukverhouding stroomopwaarts naar stroomafwaarts verandert, waardoor de tegenstroom wordt beperkt.
Installatie is vooral belangrijk rond pompafvoerleidingen. Het kleptype, de sluitkarakteristieken, de afstand tot de pompuitlaat en nabijgelegen ellebogen of fittingen kunnen het gedrag van het systeem beïnvloeden. Voor toepassingen die gevoelig zijn voor drukstoten moeten de sluitreactie en de kans op waterslag worden geëvalueerd tijdens de klepselectie.
Belangrijkste selectiefactoren:Medium, nominale maat, drukwaarde, bedrijfstemperatuur, debiet, stroomrichting, installatiepositie, toelaatbaar drukverlies, scheurdruk, sluitkarakteristieken en verbindingstype.
Vereisten voor kraakdruk en stroming
De kraakdruk verwijst naar het minimale drukverschil dat nodig is om het afsluitelement van zijn zitting weg te bewegen en de stroming te laten beginnen. Deze parameter wordt vooral belangrijk in systemen met lage druk, zwaartekrachtstroming en lage snelheid.
Een klep met overmatige openingsweerstand kan ongewenst drukverlies veroorzaken of de doorstroming beperken in een systeem met een beperkte beschikbare druk. Omgekeerd moeten de sluitingskarakteristieken geschikt zijn voor de toepassing om het risico op onstabiele werking of door tegenstroom veroorzaakte drukstoten te verminderen.
Bij het aanvragen van een configuratie kan het opgeven van het normale en minimale debiet, de werkdruk en het beschikbare drukverschil helpen bij het bepalen van een geschikt intern ontwerp.
Materialen voor water, proces- en industriële dienstverlening
De materiaalkeuze moet gebaseerd zijn op het werkmedium, de temperatuur, de druk, de corrosieomstandigheden en de toepasselijke projectvereisten. Afhankelijk van de klepconstructie kunnen de materialen van het huis en de interne componenten worden gespecificeerd voor verschillende industriële toepassingen.
Koolstofstaal
Gebruikt voor geschikte olie-, gas-, water-, stoom- en industriële procestoepassingen waarbij koolstofstaal compatibel is met de werkomgeving.
Roestvrij staal
Geselecteerd voor toepassingen waarbij verbeterde corrosieweerstand vereist is. De juiste kwaliteit moet worden bepaald op basis van de vloeistof en de temperatuur.
Zitting- en afdichtingsmaterialen
Zitting-, pakking- en afdichtingsmaterialen moeten worden geselecteerd op basis van vloeistofcompatibiliteit, druk, temperatuur en vereiste afsluitprestaties.
Interne componenten
Schijf, scharnier, veer, zuiger, kogel en andere interne componenten moeten worden gespecificeerd op basis van de klepconstructie en bedrijfsomstandigheden.
Eindverbindingen en installatierichting
Beschikbare verbindingsconfiguraties kunnen flens-, wafer-, lug-, stomplas-, moflas-, schroefdraad- en andere projectspecifieke uiteinden omvatten. De geselecteerde verbinding moet overeenkomen met de afmetingen van de pijpleiding, de drukklasse, de installatiemethode en de toepasselijke verbindingsnorm.
Niet elk ontwerp is geschikt voor elke installatierichting. Sommige modellen kunnen in horizontale en verticale pijpleidingen werken, terwijl andere een specifieke stromingsoriëntatie of installatiepositie vereisen. Controleer vóór inbedrijfstelling altijd de klepstroompijl en de installatievereisten van de fabrikant.
Bij verticale installaties kunnen de richting van de vloeistofstroom en het gewicht of de veerkarakteristieken van het sluitelement het openings- en sluitgedrag beïnvloeden. Met deze factoren moet rekening worden gehouden bij het selecteren van de klepconstructie.
Vermindering van lawaai, trillingen en waterslag
Er kunnen geluid of trillingen optreden wanneer het afsluitelement herhaaldelijk opent en sluit onder onstabiele stromingsomstandigheden. Onjuiste afmetingen, lage of fluctuerende stroomsnelheid, turbulentie, vuil en ongeschikte installatie in de buurt van pompen of ellebogen kunnen aan dit gedrag bijdragen.
Waterslag is een andere belangrijke overweging in systemen waar de vloeistofsnelheid snel verandert. Sluitkarakteristieken van de klep, de lay-out van de pijpleiding, de werking van de pomp en het systeemvolume moeten samen worden geëvalueerd in plaats van de klep alleen op basis van de nominale leidingmaat te selecteren.
Voor pompuitlaat- en hogesnelheidsstroomtoepassingen
Geef het pompdebiet, de persdruk, de leidingmaat, de vloeistofeigenschappen, de installatiepositie en eventuele bekende waterslag- of trillingsproblemen op. Deze informatie helpt Shangtai bij het evalueren van de juiste klepconstructie en sluiteigenschappen.
Toepassingen in industriële leidingsystemen
Deze zelfwerkende kleppen worden overal gebruikt waar omgekeerde stroming de werking van de apparatuur, de processtabiliteit of de prestaties van de pijpleiding kan beïnvloeden. De geschikte constructie is afhankelijk van het medium, de stromingsomstandigheden, de druk, de temperatuur en de opstelling van de installatie.
Pompuitlaatleidingen
Wordt stroomafwaarts van de pompen geïnstalleerd om omgekeerde stroming te helpen voorkomen wanneer de pomp stopt of de systeemdruk verandert.
Olie- en gassystemen
Gebruikt in geselecteerde productie-, transmissie-, proces- en nutsleidingen waar eenrichtingsstroomcontrole vereist is.
Waterbehandeling
Toegepast in watervoorziening-, behandelings-, pomp- en afvalwatersystemen ter voorkoming van terugstroming van pijpleidingen.
Chemisch en Petrochemisch
Materiaal- en afdichtingsconfiguraties kunnen worden geselecteerd op basis van het chemische medium, de druk, de temperatuur en de corrosieomstandigheden.
Energieopwekking
Gebruikt in geschikte water-, stoom-, koel- en hulpsystemen waar tegenstroombeveiliging vereist is.
HVAC en nutsvoorzieningen
Geselecteerd voor geschikte gekoeldwater-, verwarmingswater-, pomp- en nutsleidingsystemen, afhankelijk van de bedrijfsomstandigheden.
Productie en inspectie
Shangtai beheert de productie, inspectie en levering volgens de gespecificeerde klepconfiguratie en toepassingsvereisten. Kwaliteitscontrole kan bestaan uit dimensionale inspectie, materiaalverificatie, druktesten, afdichtingsprestaties, operationele controles en andere toepasselijke inspectieprocedures.
Shangtai-kleppen zijn ISO 9001, CE en EAC gecertificeerd. Geselecteerde producten kunnen ook worden vervaardigd en getest volgens toepasselijke internationale normen, waaronder API 6D en API 598, indien vereist door het project.
Projectdocumentatie:Voor technische projecten specificeert u bij het indienen van een aanvraag de toepasselijke ontwerp- en testnormen, drukklasse, materiaalvereisten, aansluitnorm, inspectievereisten en certificeringsdocumenten.
Hoe u de juiste terugslagklep specificeert
De klepkeuze moet beginnen met de bedrijfsomstandigheden en niet alleen met de leidingdiameter. Het medium, debiet, druk, temperatuur, installatierichting, toelaatbaar drukverlies en de vereiste reactie op tegenstroom hebben allemaal invloed op de juiste klepconstructie.
Geef voor pomp- en compressorsystemen de normale en maximale stroomsnelheden, bedrijfsdruk, leidinggrootte, type apparatuur en alle bekende drukstoten of waterslagomstandigheden op. Voor lagedruksystemen zijn kraakdruk en minimaal bedrijfsdebiet bijzonder nuttige selectieparameters.
U kunt ook pijpleidingtekeningen, klepschema's, gegevensbladen van apparatuur of bestaande klepspecificaties aanleveren. Shangtai kan de beschikbare informatie bekijken voordat een configuratie en offerte wordt opgesteld. Voor andere industriële klepproducten kunt u terecht op deShangtai-klepproductassortiment.
Veelgestelde vragen
Welke gangbare typen zijn er?
GewoonTerugslagkleppentypen omvatten swing-, lift-, zuiger-, kogel-, dubbele plaat- en axiale stromingsontwerpen. Elke constructie heeft verschillende stromings-, sluitings-, drukverlies- en installatiekenmerken.
Hoe kies ik het juiste type?
De keuze is afhankelijk van het werkmedium, de leidingmaat, de drukwaarde, de temperatuur, de stroomsnelheid, de installatiepositie, het toelaatbare drukverlies, de scheurdruk en de vereiste sluitreactie.
Kunnen deze kleppen verticaal worden geïnstalleerd?
Sommige ontwerpen kunnen verticaal worden geïnstalleerd, terwijl andere een specifieke oriëntatie vereisen. Volg altijd de stroompijl, de installatie-instructies en de vereisten voor de projectleidingen.
Wat is kraakdruk?
De kraakdruk is het minimale drukverschil dat nodig is om het afsluitelement van zijn zitting weg te bewegen en een voorwaartse stroming te starten. Het is vooral relevant in lagedruk- en zwaartekrachtsystemen.
Waarom maakt een klep geluid of trilt?
Mogelijke oorzaken zijn onder meer onjuiste afmetingen, onstabiele stroming, lage stroomsnelheid, turbulentie, waterslag, intern vuil of installatie te dicht bij pompen, ellebogen of andere stromingsverstoringen.
Welke eindaansluitingen zijn beschikbaar?
Veel voorkomende opties zijn onder meer flens-, wafer-, nok-, stuiklas-, moflas-, schroefdraad- en andere projectspecifieke verbindingen, afhankelijk van het klepontwerp en de pijpleidingvereisten.
Welk onderhoud is nodig?
Inspectie kan het sluitelement, de scharnierpen, de veer, het zittingoppervlak, de pakking en de interne reinheid omvatten. Versleten of beschadigde afdichtingscomponenten moeten worden vervangen in overeenstemming met de serviceomstandigheden en onderhoudsvereisten.
Welke gegevens zijn nodig voor een offerte?
Geef de klepgrootte, drukklasse, aansluittype, klepconstructie, materiaal, werkmedium, temperatuur, stroomrichting, debiet, installatiepositie, hoeveelheid en eventuele vereiste tekeningen of technische documenten op.
Een klep nodig voor terugstroombeveiliging?
Stuur uw leidingmaat, druk, medium, debiet, installatiepositie, aansluitstandaard en toepassingsdetails naar Shangtai voor technische bevestiging en offerte.
- View as

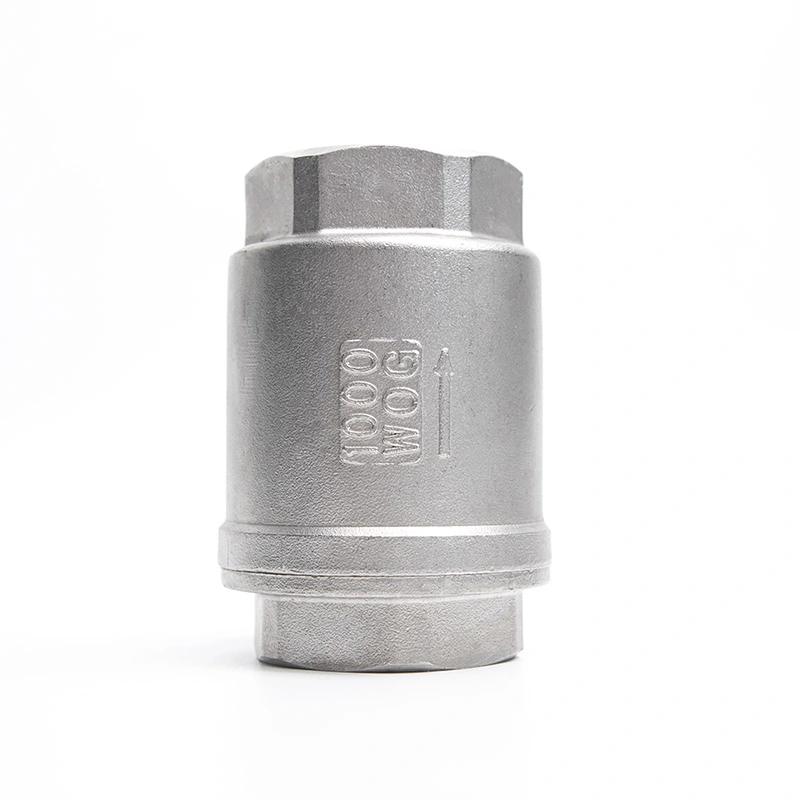

Verticale terugslagklep van roestvrij staal met veer
Shangtai roestvrijstalen verticale terugslagklep met veer voorkomt terugstroming met een snelle veerondersteunde sluiting, waardoor waterslag wordt geminimaliseerd. Het is gemaakt van hoogwaardig roestvrij staal en zorgt voor een uitstekende corrosiebestendigheid en betrouwbare terugslagregeling.

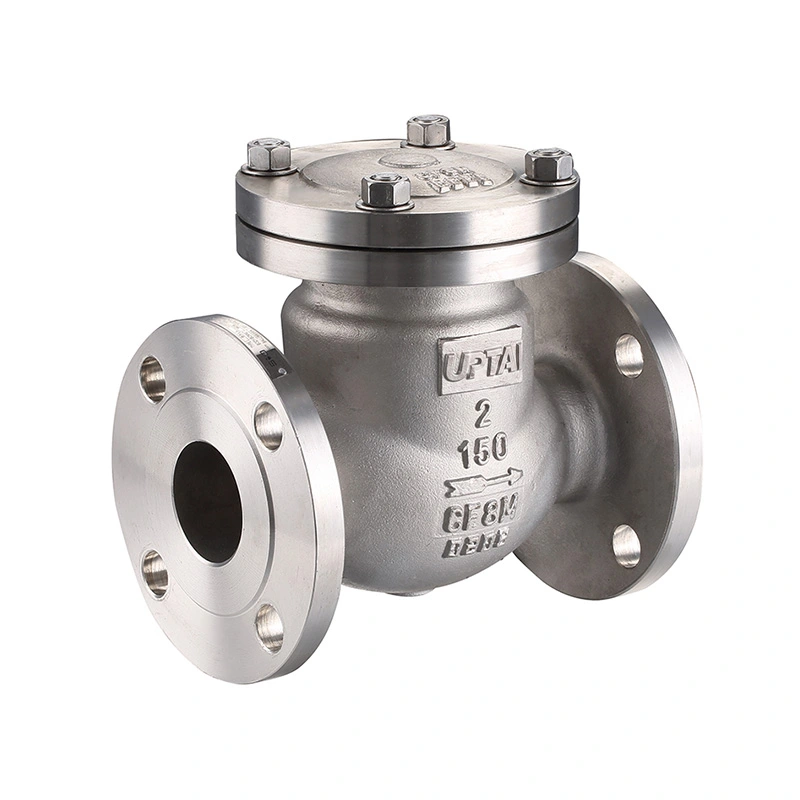

Terugslagklep ANSI klasse 150
Shangtai terugslagklep ANSI klasse 150 maakt gebruik van een scharnierende schijf om de tegenstroom in pijpleidingen te regelen. De schijf opent wanneer het medium naar voren stroomt en sluit wanneer de stroom van richting verandert, waardoor terugstroming naar pompen, compressoren en andere apparatuur wordt voorkomen. Het is beschikbaar voor leidingen met een grote diameter in waterbehandelings-, petrochemische, energie- en algemene industriële systemen, waarbij verschillende materialen en aansluitopties beschikbaar zijn, afhankelijk van de gebruiksomstandigheden.
Shangtai Valve is een professionele Terugslagkleppen fabrikant en leverancier in China. Welkom bij het importeren van kwaliteitsproducten uit onze fabriek hier.
