Bolkleppen
Fabrikant van bolkleppen voor nauwkeurige stroomregeling in industriële systemen
Shangtai Globe Valves zijn ontworpen voor toepassingen die gecontroleerde stroomregeling, smoring en betrouwbare afsluiting in industriële leidingsystemen vereisen. Door de lineaire beweging van de schijf tegen de zitting kan de klepopening progressief worden aangepast, waardoor dit kleptype geschikt is voor systemen waarbij debietregeling belangrijker is dan het handhaven van een zo laag mogelijk drukverlies.
Shangtai levert gegoten en gesmede klepconfiguraties in koolstofstaal en roestvrij staal voor stoom, water, olie, gas, chemische verwerking, petrochemie, energieopwekking en algemene industriële diensten. De klepconstructie, drukwaarde, eindaansluiting, trim en bedieningsmethode kunnen worden geselecteerd op basis van het medium en de bedrijfsomstandigheden.
Levering van bolkleppen voor industriële leidingen
Shangtai ondersteunt standaard- en projectspecifieke klepafsluiterconfiguraties op basis van klepgrootte, drukklasse, temperatuur, medium, stroomvereisten, verbindingstype, materiaal en bediening. Stuur uw technische vereisten voor configuratiebevestiging en offerte.
Bolkleppatronen voor verschillende leidinglay-outs
Het kleplichaampatroon heeft invloed op de stroomrichting, het drukverlies, de installatieruimte en de toegang voor onderhoud. Shangtai kan verschillende klepafsluiterpatronen leveren, afhankelijk van de pijpleidingopstelling en servicevereisten.
Rechte patroonbolkleppen
De inlaat en uitlaat zijn langs de hoofdas van het lichaam gerangschikt, waarbij de stroom door de klep wordt geleid. Dit is een gebruikelijke configuratie voor algemene industriële pijpleidingtoepassingen.
Hoekpatroon bolkleppen
De inlaat en uitlaat zijn onder een hoek geplaatst, waardoor de klep de stroomrichting kan veranderen en de noodzaak voor een extra pijpelleboog bij geschikte installaties wordt verminderd.
Y-patroon bolkleppen
De hellende opstelling van het lichaam en de steel zorgt voor een directer stromingspad dan conventionele constructies met een recht patroon, waardoor Y-patroonontwerpen geschikt zijn voor bepaalde toepassingen met hoge stroming of veeleisende toepassingen.
Patroonselectie:Het juiste lichaamspatroon moet worden geëvalueerd samen met de stroomsnelheid, de toegestane drukval, de richting van de pijpleiding, de installatieruimte, de bedrijfstemperatuur en de onderhoudsvereisten.
Gegoten en gesmede bolklepconstructie
Shangtai biedt zowel gegoten als gesmede constructies voor verschillende industriële servicevereisten. De juiste productiemethode is afhankelijk van de klepgrootte, drukklasse, materiaal, mechanische vereisten en projectspecificaties.
Gegoten bolkleppen
De gegoten constructie is geschikt voor een breed scala aan industriële klepafmetingen en -configuraties. Het ondersteunt verschillende lichaamspatronen en aansluitmogelijkheden voor proces- en nutsleidingen.
Gesmede bolkleppen
Een gesmede constructie wordt doorgaans overwogen voor kleinere boringen, hogere druk of veeleisende servicetoepassingen waarbij de mechanische eigenschappen van het lichaamsmateriaal belangrijk zijn.
Materiaalkeuze moet gebaseerd zijn op het werkmedium, de temperatuur, de druk, de corrosieomstandigheden en de toepasselijke projectnormen. Er kunnen configuraties van koolstofstaal en roestvrij staal worden geselecteerd voor verschillende proces- en nutsvoorzieningen.
Materialen en trimselectie
Het kleplichaam is slechts een onderdeel van het materiaalselectieproces. Zitting, schijf, stuurpen en andere bevochtigde of drukbevattende componenten moeten ook in aanmerking worden genomen, afhankelijk van het medium en de gebruiksomgeving.
Koolstofstaal
Gebruikt voor geschikte water-, olie-, gas-, stoom- en industriële procestoepassingen waarbij de bedrijfsomstandigheden compatibel zijn met koolstofstalen constructies.
Roestvrij staal
Geselecteerd waar verbeterde corrosieweerstand vereist is. De juiste roestvrij staalkwaliteit moet worden bepaald op basis van het medium, de temperatuur en de chemische omstandigheden.
Schijf- en stoelmaterialen
Trim- en afdichtingsmaterialen moeten worden afgestemd op het werkmedium, de temperatuur, de druk, de erosieomstandigheden en de vereiste afsluitprestaties.
Verpakken en verzegelen
Bij de keuze van pakkingen en pakkingen moet rekening worden gehouden met de bedrijfstemperatuur, druk, mediumcompatibiliteit en onderhoudsvereisten.
Overwegingen bij debietregeling en drukval
Klepafsluiters worden gewoonlijk gekozen wanneer de pijpleiding een meer gecontroleerde aanpassing van de stroom vereist dan een eenvoudige isolatieklep kan bieden. De schijfpositie kan geleidelijk worden gewijzigd om het doorgangsgebied te regelen en de stroomsnelheid te beïnvloeden.
Het interne stroompad van een klepafsluiter veroorzaakt echter doorgaans een groter drukverlies dan een klep met volledige doorlaat en een rechte doorgang. Om deze reden moet de klepselectie de vereiste regelfunctie in evenwicht brengen met de toegestane drukval en de energievereisten van het systeem.
Overweeg het debiet voordat u de klep selecteert
Geef voor toepassingen met debietregeling het vereiste debiet, de inlaat- en uitlaatdruk, de bedrijfstemperatuur, het medium en het verwachte drukverlies op, indien beschikbaar. Deze parameters helpen bij het bepalen van een geschikte klepgrootte en interne configuratie.
Handmatige en geautomatiseerde bediening
Afhankelijk van de klepgrootte, bedrijfsomstandigheden en regelvereisten kunnen Shangtai-bolkleppen worden geconfigureerd voor handmatige of automatische bediening. Handmatige handwielbediening is geschikt voor toepassingen waarbij lokale aanpassing voldoende is, terwijl bediende configuraties kunnen worden geïntegreerd in geautomatiseerde procesbesturingssystemen.
Handwielbediening
Een praktische oplossing voor handmatig bediende pijpleidingen waarbij klepafstelling en afsluiting lokaal worden uitgevoerd.
Versnelling bediening
Tandwielkasten kunnen worden overwogen voor grotere kleppen of toepassingen waarbij de vereiste bedieningskracht directe handwielbediening minder praktisch maakt.
Elektrische bediening
Elektrische actuatoren kunnen worden geïntegreerd met geschikte besturingssystemen voor bediening op afstand en geautomatiseerde procesbesturing.
Pneumatische bediening
Pneumatische actuatoren kunnen worden gebruikt waar persluchtsystemen beschikbaar zijn en snelle bediening of bediening van de kleppen vereist is.
Voor geautomatiseerde klepvereisten moet bij de keuze van de actuator rekening worden gehouden met het bedrijfskoppel of de stuwkracht, klepgrootte, drukverschil, regelfrequentie, beschikbaar vermogen of luchttoevoer en omgevingsomstandigheden.
Toepassingen in stoom-, proces- en nutssystemen
Klepafsluiters worden veel gebruikt in industriële systemen waar stroomaanpassing, drukregeling of betrouwbare afsluiting vereist zijn. Hun toepassingen variëren afhankelijk van het lichaamsmateriaal, de drukwaarde, het temperatuurbereik, de trim en de verbindingsconfiguratie.
Stoomsystemen
Gebruikt voor geschikte stoompijpleidingdiensten waarbij temperatuur, druk, afdichtingsmaterialen en klepconstructie worden geselecteerd voor de bedrijfsomstandigheden.
Olie en gas
Toegepast in geselecteerde olie- en gasproces- en nutsleidingen waar gecontroleerde stroom en betrouwbare afsluiting vereist zijn.
Chemisch en Petrochemisch
Materiaal- en trimconfiguraties kunnen worden geselecteerd op basis van het chemische medium, de temperatuur, de druk en de corrosie-eigenschappen.
Energieopwekking
Gebruikt in geschikte stoom-, water-, koeling- en hulpsystemen waar stroomregeling en isolatie vereist zijn.
Water- en nutsleidingen
Geselecteerd voor industriële water-, nuts- en procesleidingen op basis van de vereiste druk, temperatuur, materiaal en regelfunctie.
Algemene industriële diensten
Er kunnen geschikte configuraties worden gespecificeerd voor productiefabrieken en andere industriële leidingsystemen die een gecontroleerde stroom of afsluiting vereisen.
Eindverbindingen en installatievereisten
Shangtai kan klepafsluiters leveren met verschillende eindaansluitingsconfiguraties, waaronder flens-, stuiklas-, moflas-, schroefdraad- en andere projectspecifieke verbindingen. De geselecteerde verbinding moet overeenkomen met de pijpleidingstandaard, drukklasse, afmetingen en installatiemethode.
Controleer vóór de installatie het label en de maat van de klep, de drukwaarde, de afmetingen van de aansluitingen, de stroomrichting, de compatibiliteit van de pakkingen, de uitlijning van de bouten, de reinheid van de pijpleiding en de beschikbare ruimte voor bediening van het handwiel of de actuator.
De meeste klepafsluiters zijn voorzien van een markering voor de stroomrichting. De klep moet worden geïnstalleerd volgens de gemarkeerde richting en de toepasselijke leidingtekeningen of projectspecificaties.
Voor andere industriële klepconfiguraties gaat u naar deShangtai-klepproductassortimentom beschikbare producten en toepassingen te beoordelen.
Productie, testen en kwaliteitscontrole
Shangtai beheert de productie en inspectie volgens de gespecificeerde klepconfiguratie en projectvereisten. Kwaliteitscontrole kan betrekking hebben op dimensionale inspectie, materiaalvereisten, druktesten, afdichtingsprestaties, bedieningsfunctie en andere toepasselijke inspectie-items.
Shangtai-kleppen zijn ISO 9001, CE en EAC gecertificeerd. Geselecteerde producten kunnen ook worden vervaardigd en getest volgens toepasselijke internationale normen, waaronder API 6D en API 598, indien vereist door het project.
Projectdocumentatie:Geef indien nodig de toepasselijke normen, inspectievereisten, certificeringsdocumenten, tekeningen, materiaalvereisten en testprocedures op wanneer u een aanvraag indient.
Hoe u een bolklep specificeert
Voor een nauwkeurige klepselectie dient u zoveel mogelijk bedieningsinformatie te verstrekken. De basisspecificatie omvat normaal gesproken nominale afmetingen, drukklasse, werkmedium, bedrijfstemperatuur, vereiste stroomsnelheid, toelaatbare drukval, eindaansluiting, lichaamsmateriaal, trimvereisten en bedieningsmethode.
Voor procestoepassingen kan aanvullende informatie zoals stroomopwaartse en stroomafwaartse druk, normale en maximale stroomsnelheid, vloeistofdichtheid of viscositeit, afsluitvereisten en regelomstandigheden helpen bij het bepalen van de juiste klepconfiguratie.
Veelgestelde vragen
Welke soorten kleppatronen zijn beschikbaar?
GewoonBolkleppenpatronen omvatten een recht patroon, een hoekpatroon en een Y-patroon. De selectie hangt af van de lay-out van de pijpleiding, de drukval, de stroomvereisten, de installatieruimte en de onderhoudsomstandigheden.
Hoe kies ik het juiste ventiel?
Houd rekening met klepgrootte, drukklasse, werktemperatuur, medium, stroomsnelheid, toegestane drukval, eindaansluiting, trimvereisten en bedieningsmethode. Procestoepassingen kunnen ook stroomopwaartse en stroomafwaartse drukinformatie vereisen.
Welke eindaansluitingen zijn beschikbaar?
Beschikbare configuraties kunnen flens-, stuiklas-, moflas-, schroefdraad- en andere projectspecifieke verbindingen omvatten, afhankelijk van het klepontwerp en de toepassingsvereisten.
Is de stroomrichting belangrijk tijdens de installatie?
Ja. De meeste modellen hebben een stroomrichtingmarkering op de behuizing. De installatie moet de gemarkeerde richting volgen, samen met de toepasselijke leidingtekeningen en projectvereisten.
Kunnen de producten worden uitgerust met actuatoren?
Ja. Afhankelijk van de toepassing kunnen producten worden geconfigureerd met handwielen, tandwielkasten, elektrische actuatoren, pneumatische actuatoren of andere geschikte automatiseringscomponenten.
Wat moet vóór de installatie worden gecontroleerd?
Controleer vóór de installatie de klepgrootte, de drukwaarde, de aansluitnorm, de stroomrichting, de compatibiliteit van de pakkingen, de reinheid van de pijpleiding, de uitlijning van de bouten en de beschikbare bedrijfsruimte.
Welk onderhoud is normaal gesproken nodig?
Regelmatige inspectie van de pakking, de steel, de motorkapverbinding, de afdichtingsoppervlakken en het bedieningsmechanisme wordt aanbevolen. Onderhoudsintervallen moeten worden bepaald op basis van de serviceomstandigheden, de bedrijfsfrequentie en de instructies van de fabrikant.
Welke gegevens zijn nodig voor een offerte?
Geef de klepgrootte, drukklasse, verbindingstype, huis- en trimvereisten, werkmedium, temperatuur, debiet, werkingstype, hoeveelheid, toepasselijke normen en eventuele vereiste tekeningen of technische documenten op.
Heeft u een bolklep nodig voor uw leidingsysteem?
Stuur uw klepmaat, druk, medium, temperatuur, stroomvereisten, aansluitstandaard en bedieningsmethode naar Shangtai voor technische bevestiging en offerte.
- View as

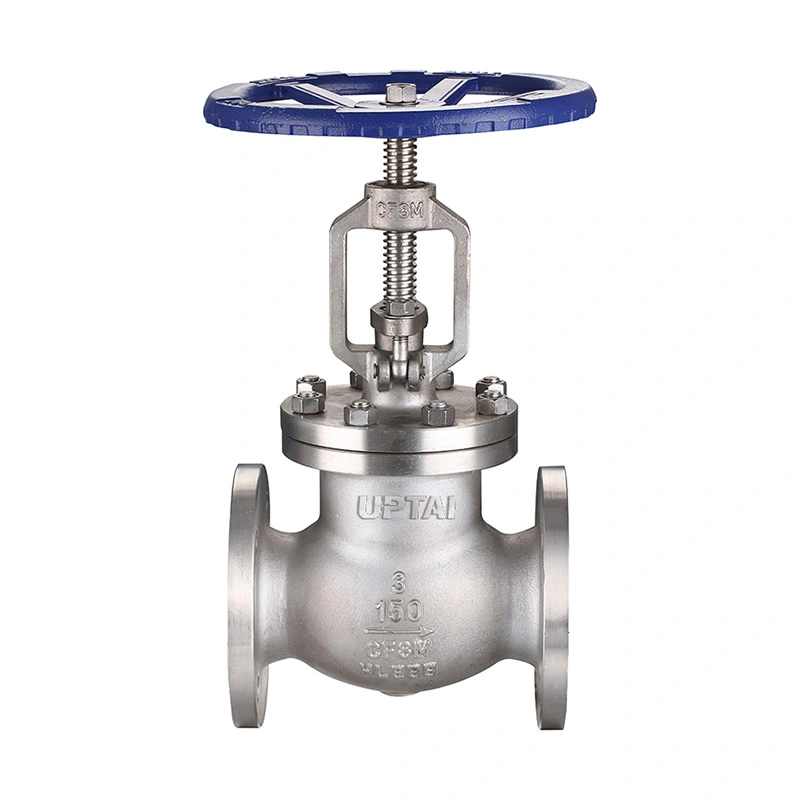

ANSI standaard bolklep met flens
Shangtai ANSI standaard geflensde klepafsluiters zorgen voor nauwkeurige stroomregeling en betrouwbare, strakke afsluiting voor industriële pijpleidingen. Ze zijn vervaardigd in strikte overeenstemming met de ANSI B16.34-specificaties en hebben een robuuste structuur en stabiele afdichtingsprestaties. Als directe fabriek met strenge kwaliteitscontrole en verpakkingen van exportkwaliteit leveren wij duurzame klepafsluiters voor petrochemische, energie- en waterbehandelingstoepassingen.

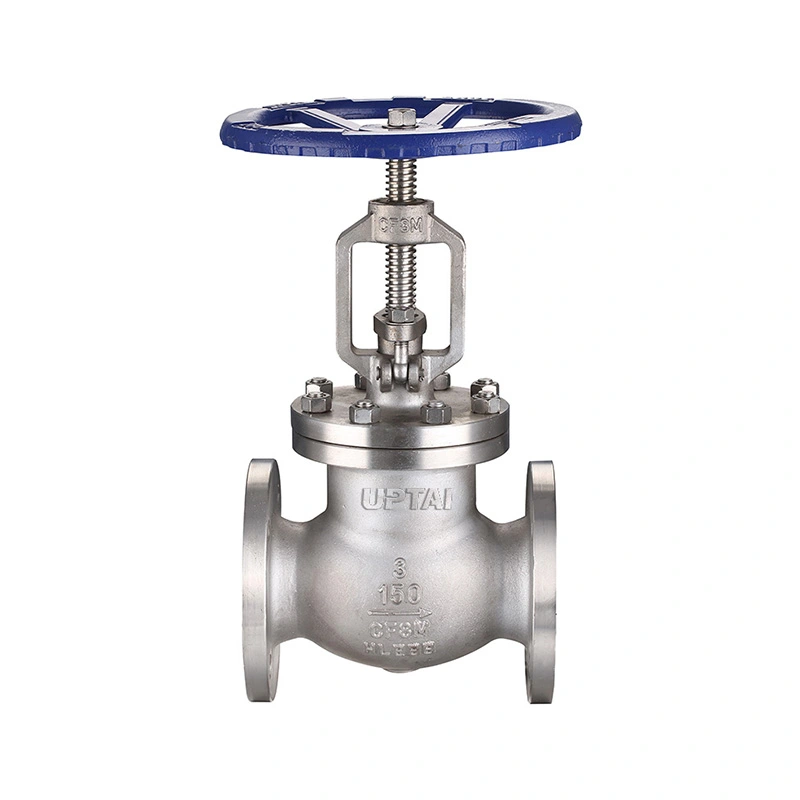

Klasse 150 gesmeed roestvrijstalen flensbolklep
Shangtai klasse 150 gesmeed roestvrijstalen flensbolklep levert superieure stroomregeling en corrosieweerstand. Dankzij de robuuste gesmede constructie en eenvoudige flensinstallatie garandeert het een betrouwbare afdichting voor kritische leidingsystemen.
800LB ASTM A105N gesmeed koolstofstalen bolklep
UPTAI 800LB ASTM A105N gesmeed koolstofstalen bolklep biedt uitzonderlijke sterkte voor hogedruksmoring. Genormaliseerd voor superieure taaiheid, zorgt het voor een betrouwbare stroomregeling en strakke afsluiting in veeleisende industriële leidingsystemen.
Shangtai Valve is een professionele Bolkleppen fabrikant en leverancier in China. Welkom bij het importeren van kwaliteitsproducten uit onze fabriek hier.
