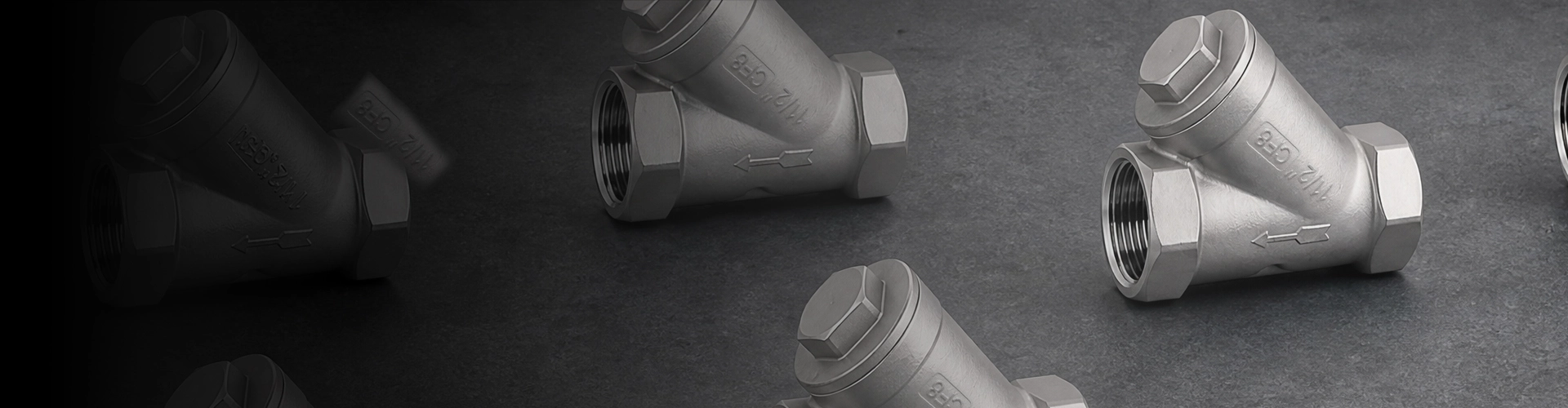

Professionele fabrikant van Y-zeefjes voor duurzame industriële filtersystemen

Sjangtai Y-zeefjeszijn ontworpen om vaste deeltjes en vuil uit pijpleidingmedia te verwijderen voordat ze pompen, regelkleppen, meters, warmtewisselaars en andere stroomafwaartse apparatuur bereiken. Het Y-vormige lichaam biedt een compacte filtratieopstelling met een verwijderbaar scherm, waardoor deze zeven geschikt zijn voor pijpleidingsystemen waar bescherming van apparatuur en gemakkelijk schermonderhoud vereist zijn.

Y-type zeven kunnen worden gebruikt met water, olie, gas, stoom en andere compatibele industriële media, afhankelijk van de geselecteerde behuizing, zeef en afdichtingsmaterialen. Beschikbare configuraties kunnen worden gespecificeerd op basis van pijpleidinggrootte, drukwaarde, stroomrichting, filtratievereisten, aansluitstandaard en installatieomstandigheden.

Hoe een Y-zeef stroomafwaartse apparatuur beschermt

Het zeefscherm onderschept vaste deeltjes die door het pijpleidingmedium worden meegevoerd, terwijl de vloeistof door de hoofdstroomdoorgang kan blijven stromen. Dit helpt het risico te verminderen dat vuil gevoelige stroomafwaartse componenten binnendringt en kan een stabielere werking van pompen, regelkleppen, meters, warmtewisselaars en soortgelijke apparatuur ondersteunen.

In tegenstelling tot een filter dat is ontworpen voor fijne of gespecialiseerde scheiding, wordt een pijpleidingzeef doorgaans gebruikt voor het mechanisch verwijderen van grotere vaste deeltjes en vuil aan de installatiezijde. De juiste schermopening moet worden geselecteerd op basis van het vereiste beschermingsniveau en de toegestane drukval van het systeem.

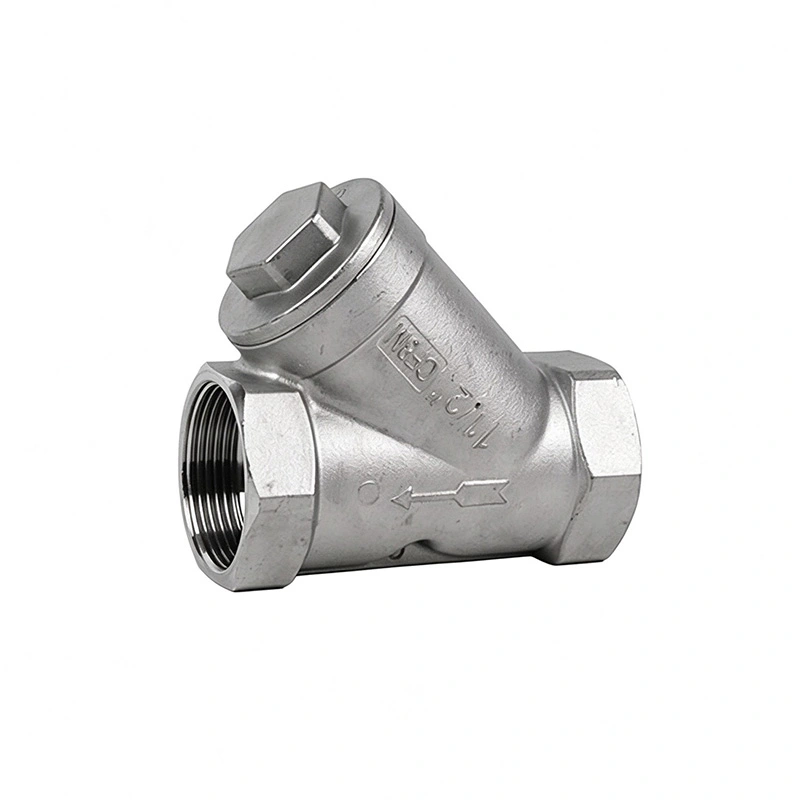

Y-type behuizing en verwijderbaar schermontwerp

In het karakteristieke Y-vormige lichaam bevindt zich het filterscherm onder een hoek ten opzichte van het hoofdstroompad. Deze configuratie biedt een compacte opstelling voor veel industriële leidingsystemen, terwijl het scherm kan worden verwijderd voor inspectie en reiniging.

Afhankelijk van het ontwerp kan er ook een afvoer- of spuiaansluiting worden voorzien om te helpen bij het verwijderen van opgehoopt vuil zonder de pijpleiding volledig te ontmantelen. De daadwerkelijke configuratie moet worden bevestigd op basis van het klep- of filtermodel, de installatieopstelling en de projectvereisten.

Selectie van zeefgaas en perforatie

De zeefopening is een van de belangrijkste parameters bij het selecteren van een Y-type zeef. Een kleinere opening kan zorgen voor een betere retentie van deeltjes, maar kan ook de drukval vergroten en vaker reinigen vereisen als de pijpleiding veel vuil bevat.

Bij de selectie moet rekening worden gehouden met de deeltjesgrootte die moet worden verwijderd, de gemiddelde viscositeit, de stroomsnelheid, het toegestane drukverlies en de gevoeligheid van stroomafwaartse apparatuur. Shangtai kan deze parameters bekijken bij het bevestigen van de juiste schermconfiguratie.

Drukval en stroomcapaciteit

Elke zeef veroorzaakt enig drukverlies omdat het medium door een zeef gaat. De drukval kan toenemen naarmate deeltjes zich ophopen op het filterelement. Om deze reden moet bij de selectie van een Y-zeef rekening worden gehouden met het vereiste debiet, de buismaat, het zeefoppervlak, de zeefopening en het toegestane drukverschil.

Regelmatig schoonmaken is belangrijk als de pijpleiding een aanzienlijke hoeveelheid vuil bevat. In geschikte systemen kunnen manometers of verschildrukindicatoren worden gebruikt om te helpen bepalen wanneer het scherm moet worden geïnspecteerd of gereinigd.

Installatierichting en stroomrichting

Een correcte installatie is belangrijk voor een effectieve deeltjesopvang en gemakkelijk onderhoud. De stroompijl op het zeeflichaam moet overeenkomen met de werkelijke stroomrichting van de pijpleiding. De zeefkamer moet ook worden gepositioneerd volgens het specifieke model en medium, zodat het verzamelde vuil in de aangewezen kamer kan blijven.

Veel Y-type ontwerpen kunnen in horizontale pijpleidingen worden geïnstalleerd, terwijl bepaalde configuraties ook in verticale pijpleidingen kunnen worden gebruikt als de stroomrichting en schermoriëntatie geschikt zijn. De installatievereisten moeten worden bevestigd voordat de zeef in het systeem wordt gemonteerd.

Voor stoom of andere speciale diensten kan de installatieoriëntatie extra aandacht vereisen om condensaat, afvoer en onderhoudstoegang te beheren. Volg altijd de toepasselijke productdocumentatie en projectleidingvereisten.

Lichaams- en schermmaterialen

De materiaalkeuze moet gebaseerd zijn op het pijpleidingmedium, de druk, de temperatuur en de corrosieomstandigheden. Veel voorkomende lichaamsmaterialen zijn koolstofstaal, roestvrij staal, gietijzer, nodulair gietijzer en gelegeerd staal. Afhankelijk van de gebruiksomgeving kunnen voor het scherm roestvrij staal en andere corrosiebestendige materialen worden geselecteerd.

Voor corrosieve media of media met hogere temperaturen moeten zowel de behuizing als de interne schermmaterialen worden gecontroleerd op compatibiliteit. Afdichtingsmaterialen moeten ook worden geselecteerd op basis van de bedrijfstemperatuur en het medium.

Eindverbindingen voor industriële leidingen

Sjangtai Y-type filters kunnen worden geconfigureerd met verschillende eindaansluitingsopties, afhankelijk van het pijpleidingontwerp en de toepasselijke normen. Veel voorkomende configuraties zijn onder meer flens-, schroefdraad-, stomplas- en moflasverbindingen.

Houd bij het selecteren van een verbinding rekening met de pijpleidingnorm, de nominale maat, de drukwaarde, de installatiemethode, de beschikbare ruimte en de onderhoudsvereisten. Door de zeefaansluiting op het bestaande leidingsysteem af te stemmen, wordt de installatie en toekomstige vervanging eenvoudiger.

Producttoepassingen

Y-filters worden gewoonlijk stroomopwaarts van apparatuur geïnstalleerd die kan worden aangetast door vaste deeltjes of installatieresten. Typische toepassingen zijn onder meer:

• Olie- en gaspijpleidingsystemen
• Petrochemische en chemische verwerking
• Waterbehandelings- en watervoorzieningssystemen
• Energieopwekking en nutsleidingen
• HVAC- en gekoeldwatersystemen
• Leidingwerk aan boord van schepen en schepen
• Industriële procespijpleidingen
• Bescherming van pomp en regelklep
• Warmtewisselaar en meterbeveiliging

De geschikte zeefconfiguratie is afhankelijk van het medium, de bedrijfsomstandigheden, de filtratievereisten en de toepasselijke leidingnorm. Voor speciale vloeistoffen of intensief gebruik moeten de technische parameters vóór de selectie worden beoordeeld.

Productie, inspectie en kwaliteitscontrole

Sjangtai controleert de belangrijkste productie- en inspectie-eisen volgens de toepasselijke productspecificaties. Materiaalkeuze, lichaamsafmetingen, schermconfiguratie, aansluitafmetingen, afdichtingscomponenten en drukgerelateerde eisen kunnen worden beoordeeld tijdens de productie- en kwaliteitsinspectie.

Sjangtai opereert onder een ISO 9001-kwaliteitsmanagementsysteem en levert producten met toepasselijke CE- en EAC-certificeringsondersteuning. Waar vereist door het project kunnen relevante normen en inspectievereisten zoals API 6D en API 598 worden beoordeeld op basis van de specifieke product- en orderdocumentatie.

Hoe u de juiste Y-type zeef selecteert

Voordat u een offerte aanvraagt, bereidt u de volgende informatie voor:

• Nominale buis- of zeefmaat
• Drukklasse
• Werkend medium
• Bedrijfstemperatuur
• Vereiste gaas- of perforatiegrootte
• Materiaal behuizing en scherm
• Verbindingstype beëindigen
• Installatie-oriëntatie van de pijpleiding
• Vereist debiet
• Hoeveelheids- en projectvereisten
• Tekeningen, specificaties of technische documenten, indien beschikbaar

Als de zeef bedoeld is om een ​​specifieke pomp, regelklep, meter of warmtewisselaar te beschermen, kan het verstrekken van de apparatuurinformatie en het vereiste filtratieniveau helpen bij het bepalen van een geschikte configuratie.

Veelgestelde vragen

Onderzoek verzendenofNeem contact op met Shangtai-klepvoor hulp bij de selectie van Y-type filters, technische specificaties, projectvereisten en offertes.
