China Professionele fabrikant van driewegkogelkranen

SjangtaiDriewegkogelkranen zijn ontworpen voor industriële pijpleidingsystemen waarbij debiet moet worden omgeschakeld, omgeleid of gecombineerd binnen één kleplichaam. Met drie poorten en selecteerbare L-poort- of T-poortstroompatronen kunnen ze media tussen verschillende pijpleidingpaden leiden en tegelijkertijd de leidingopstellingen helpen vereenvoudigen.

Deze kleppen zijn geschikt voor waterbehandeling, chemische verwerking, HVAC, voedsel en drank, perslucht, brandstofoverdracht en algemene industriële vloeistofbehandeling. Shangtai levert verschillende verbindingstypes, materialen, afdichtingsopties en bedieningsmethoden, afhankelijk van het vereiste medium, de druk, de temperatuur en de pijpleidingconfiguratie. Voor overige kogelkraanconstructies, zie onzeassortiment kogelkranen.

L-Port- en T-Port-stroompatronen

De interne kogelconfiguratie bepaalt hoe de drie poorten op verschillende handgreepposities zijn aangesloten. L-poort- en T-poortontwerpen zijn niet uitwisselbaar omdat ze verschillende stroompadcombinaties bieden.

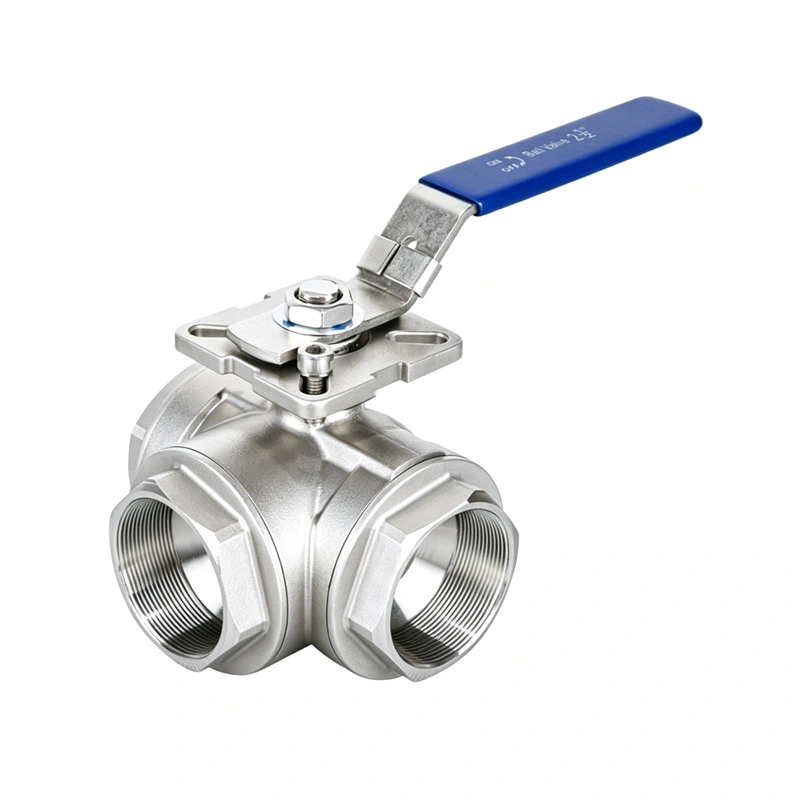

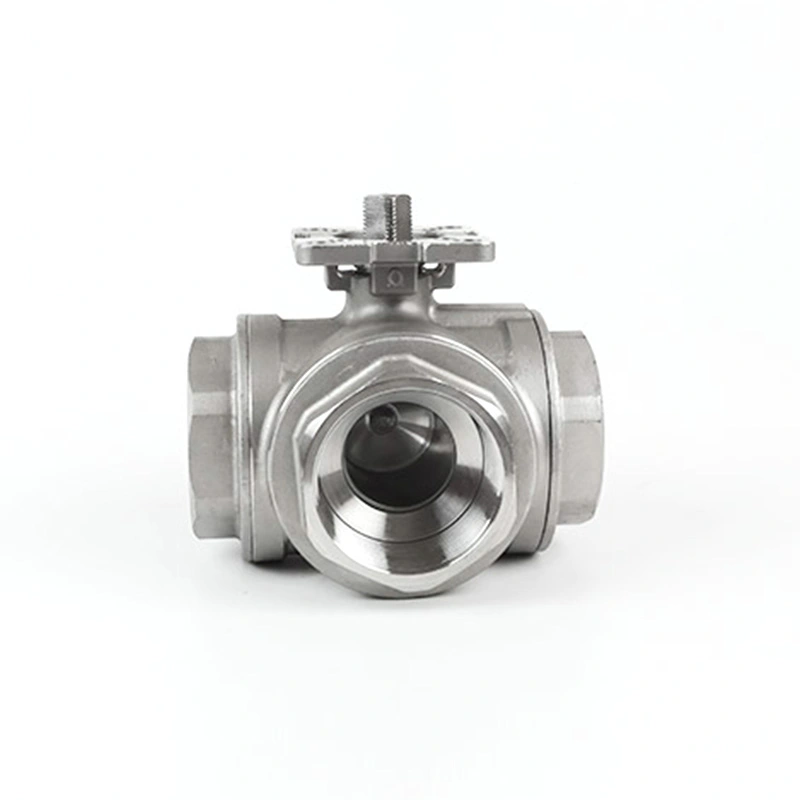

L-poort driewegconfiguratie

Een L-poortopstelling wordt vaak gebruikt wanneer de klep de stroom tussen twee van de beschikbare paden moet schakelen. Afhankelijk van het specifieke kogelontwerp kan deze het medium van de ene inlaat naar een van de twee uitlaten leiden, of schakelen tussen twee stroomrichtingen.

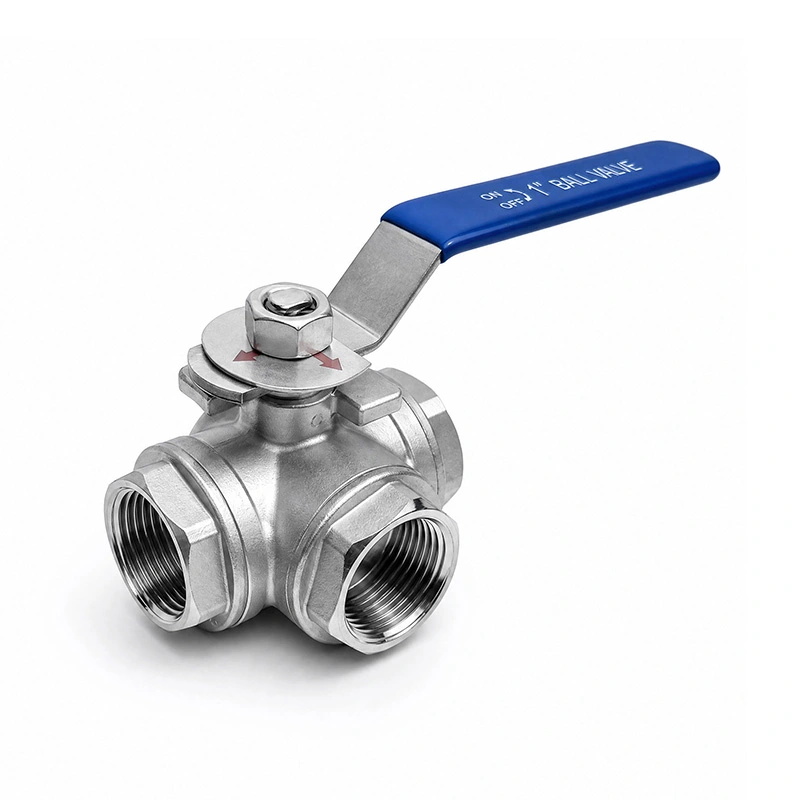

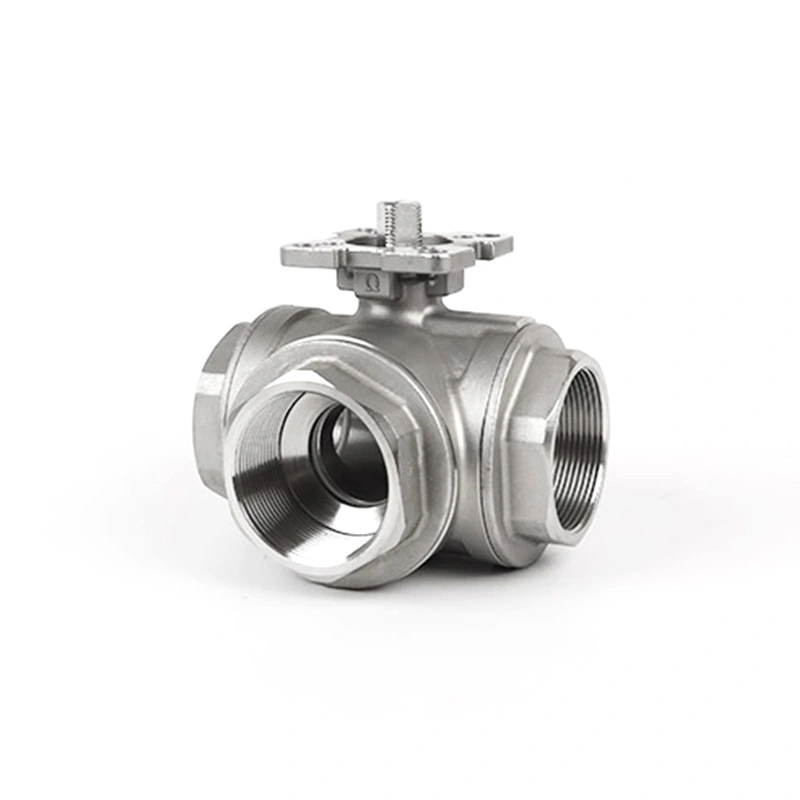

T-Port driewegconfiguratie

Een T-poortopstelling biedt extra stroompadcombinaties en kan worden gebruikt voor toepassingen waarbij de stroom wordt omgeleid of gecombineerd. De feitelijk beschikbare paden zijn afhankelijk van de interne kogelgeometrie en de positie van de handgreep, dus de vereiste bedieningsvolgorde moet vóór productie worden bevestigd.

Flow Switchen, Omleiden en Combineren

In tegenstelling tot een standaard kogelkraan met twee poorten die voornamelijk wordt gebruikt voor aan/uit-isolatie, zorgt een driewegconfiguratie ervoor dat de klep de stroom tussen meerdere pijpleidingpaden kan regelen. Afhankelijk van het poortpatroon kan het worden gebruikt om tussen lijnen te schakelen, een medium naar andere apparatuur te leiden of compatibele streams te combineren.

Dit kan het aantal individuele kleppen dat vereist is in bepaalde leidingopstellingen verminderen en kan de lay-out van de apparatuur vereenvoudigen. De klepconfiguratie moet altijd worden geselecteerd op basis van de werkelijke processtroomvereisten en niet alleen op basis van de leidingmaat.

Aansluitmogelijkheden voor verschillende pijpleidingsystemen

Sjangtai kan verschillende eindverbindingsconfiguraties bieden volgens de pijpleidingstandaard en installatievereisten. Beschikbare opties zijn onder meer schroefdraad-, flens-, socket-weld- en stomplasverbindingen, afhankelijk van het klepontwerp en de specificatie.

Bij de keuze van de verbinding moet rekening worden gehouden met de nominale leidingmaat, de drukwaarde, de installatiemethode, de omringende apparatuur en de toepasselijke projectnormen. Bij het vervangen van een bestaande klep kan het verstrekken van de originele aansluitspecificaties of tekeningen de compatibiliteit helpen bevestigen.

Materialen en afdichtingsselectie

De materiaalkeuze van het lichaam en de binnenkant moet gebaseerd zijn op het werkmedium, de druk, de temperatuur en de corrosieomstandigheden. De kogel-, stuurpen-, zitting- en afdichtingscomponenten moeten ook compatibel zijn met het servicemedium en de werkomgeving.

Veel voorkomende afdichtingsmaterialen zijn onder meer PTFE, versterkt PTFE en andere toepassingsspecifieke materialen. De geschikte afdichtingsconfiguratie hangt af van het werkelijke temperatuurbereik, de chemische compatibiliteit, de drukomstandigheden en de vereiste serviceprestaties.

Handmatige en geautomatiseerde bediening

Driewegconfiguraties kunnen handmatig worden bediend of worden geïntegreerd met een actuator wanneer op afstand of automatisch schakelen van debiet vereist is. Handmatige handgrepen zijn geschikt voor lokale bediening, terwijl voor geautomatiseerde processystemen pneumatische en elektrische actuatoren kunnen worden overwogen.

Voor aangedreven toepassingen moeten de vereiste regelmodus, bedieningsvolgorde, actuatortype, stroom- of luchttoevoer en fail-safe-eisen vóór productie worden bevestigd. De aandrijving moet ook correct zijn afgestemd op het klepkoppel en de bedrijfsomstandigheden.

Producttoepassingen

Stromingsschakeling met drie poorten is nuttig in systemen waarbij één pijpleiding verbinding moet maken met verschillende procespaden of apparatuur. Typische toepassingen zijn onder meer waterbehandelingssystemen, HVAC-circulatieleidingen, chemische verwerking, apparatuur voor voedingsmiddelen en dranken, persluchtsystemen, brandstofoverdracht, vloeistofdistributie en algemene industriële voorzieningen.

De daadwerkelijke geschiktheid hangt af van het medium, de druk, de temperatuur, de stroomsnelheid, de compatibiliteit van materialen en het vereiste schakelpatroon. Voor toepassingen die eenvoudige tweerichtingsisolatie vereisen in plaats van stroompadselectie, een standaard2-delige kogelkraanof3-delige kogelkraanwellicht passender.

Productie- en kwaliteitsinspectie

Sjangtai beheert de bewerking, assemblage, inspectie, druktesten en eindvoorbereiding volgens de gespecificeerde klepconfiguratie. Voor driewegproducten moet bijzondere aandacht worden besteed aan de poortopstelling, de kogeloriëntatie, de afdichtingsprestaties, de bedieningspositie en de aansluitafmetingen.

Projectspecifieke technische vereisten kunnen vóór productie worden beoordeeld, inclusief materialen, drukwaarden, aansluitnormen, stromingspatroon, actuatorvereisten en vereiste documentatie. Dit helpt ervoor te zorgen dat de geleverde klepconfiguratie overeenkomt met de beoogde pijpleidingindeling.

Hoe u de juiste driewegkogelkranen selecteert

Nauwkeurige selectie begint met het vereiste stroompad en niet alleen met de klepgrootte. Voordat u een offerte aanvraagt, moet u, indien beschikbaar, de volgende informatie voorbereiden:

• Klepgrootte en nominale leidingdiameter
• L-poort- of T-poortvereiste
• Vereiste inlaat- en uitlaatstroompaden
• Werkmedium- en vloeistofeigenschappen
• Werkdruk en drukklasse
• Bedrijfstemperatuur
• Eisen aan behuizing en afdichtingsmateriaal
• Verbinding met schroefdraad, flens, moflas of stomplas
• Handmatige, pneumatische of elektrische bediening
• Actuatorspanning, luchttoevoer of besturingsvereisten
• Benodigde hoeveelheid en projectdocumentatie
• Stroomdiagram of pijpleidingtekening, indien beschikbaar

Als u niet zeker weet of een L-poort- of T-poortconfiguratie bij uw pijpleiding past,stuur uw stroomdiagram en klepvereistennaar Shangtai. Ons team kan vóór de offerte de stroompaden en technische parameters beoordelen.
