Hoe kan een driewegkogelkraan L-poort de stroomregeling in industriële leidingsystemen verbeteren

Sjangtaibiedt eenDriewegkogelkraan L-poortontworpen voor betrouwbare stroomschakeling in industriële leidingsystemen. Met een driedelig huis, verlengde stomplasuiteinden en roestvrijstalen constructieopties helpt deze klep ingenieurs bij het beheren van de vloeistofgeleiding, het vereenvoudigen van de lay-out van pijpleidingen en het plannen van onderhoud onder veeleisende bedrijfsomstandigheden.

Een driewegkogelklep met een L-poortconfiguratie is ontworpen om vloeistof tussen twee verbonden pijpleidingtakken om te leiden. De speciaal bewerkte kogel creëert een L-vormige doorgang die op één lijn ligt met geselecteerde poorten terwijl de hendel draait. In tegenstelling tot een T-poortontwerp, dat afhankelijk van de configuratie meerdere poorten tegelijkertijd kan verbinden, wordt een L-poortklep voornamelijk gebruikt voor stroomomleiding en bronselectie. Het selecteren van de juiste klep vereist aandacht voor poortoriëntatie, behuizingsmaterialen, compatibiliteit van zittingen, druk-temperatuurwaarden en aansluitnormen. Deze gids legt het werkingsprincipe, de belangrijkste voordelen, industriële toepassingen en aankoopoverwegingen van L-poort driewegkogelkranen uit, waardoor ingenieurs, onderhoudsteams en industriële kopers weloverwogen beslissingen kunnen nemen.

Inhoudsopgave

• Wat is een driewegkogelkraan L-poort?
• Hoe werkt een L-poort driewegkogelkraan?
• L-Port versus T-Port: wat is het verschil?
• Wat zijn de belangrijkste voordelen?
• Waar worden L-Port-kogelkranen gebruikt?
• Hoe u de juiste klep kiest
• Technische specificaties om te beoordelen
• Installatie- en onderhoudsaanbevelingen
• Veelgestelde vragen
• Conclusie: het nemen van de juiste beslissing over stroombeheersing

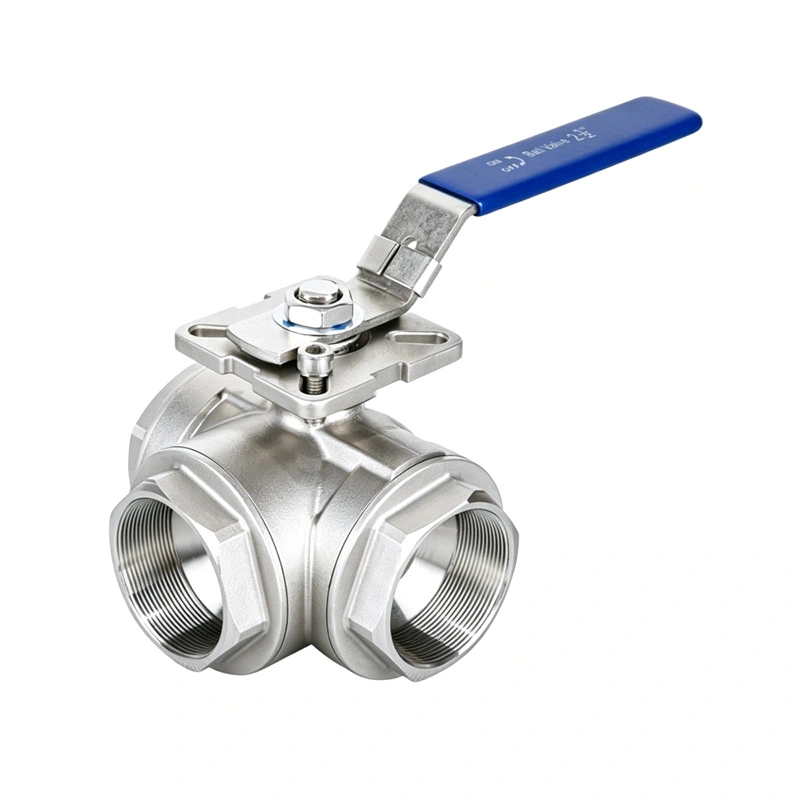

Wat is een driewegkogelkraan L-poort?

Een driewegkogelkraan is een mechanisch debietregelapparaat met drie poorten en een roterende bal in het lichaam. De interne doorgang bepaalt welke poorten communiceren wanneer de klep wordt bediend. In een L-poortconfiguratie lijkt de doorgang op de letter L, waardoor de klep vloeistof tussen geselecteerde verbindingen kan leiden.

Een pijpleiding kan bijvoorbeeld één gemeenschappelijke aansluiting en twee alternatieve stopcontacten hebben. De klep kan binnenkomende vloeistof naar de eerste uitlaat leiden of naar de tweede uitlaat schakelen, afhankelijk van de interne doorgang en de positie van de handgreep. De ongebruikte tak wordt geïsoleerd in de beoogde bedrijfspositie wanneer het ontwerp van de klep die opstelling ondersteunt.

Het product van Shangtai combineert dit stroomgeleidingsprincipe met een driedelig lichaam en verlengde stomplaseinden. De extra lengte van het lasuiteinde biedt werkruimte voor de installatie van pijpleidingen en kan nuttig zijn bij geïsoleerde of ondergrondse pijpleidingen waarbij het gespecificeerde ontwerp extra speling vereist.

Veel voorkomende constructieoverwegingen zijn onder meer:

• Ventiellichaam:Roestvrij staal of andere gespecificeerde materialen geselecteerd op basis van de toepassing.
• Kogel en steel:Componenten die verantwoordelijk zijn voor het sturen van de stroom en het overbrengen van het bedrijfskoppel.
• Zittingen en afdichtingen:Onderdelen die de afdichtingsprestaties onder de gespecificeerde serviceomstandigheden ondersteunen.
• Verbindingen:Butt-weld, schroefdraad of andere configuraties, afhankelijk van het geselecteerde model.
• Bedieningsmechanisme:Een handmatige handgreep of een compatibele actuator, indien beschikbaar.

De uiteindelijke configuratie moet altijd worden gecontroleerd aan de hand van de goedgekeurde tekeningen en technische documentatie van de fabrikant.

Hoe werkt een L-poort driewegkogelkraan?

De klep werkt door een speciaal geboorde kogel in het kleplichaam te draaien. Wanneer de kogeldoorgang op één lijn ligt met twee geselecteerde poorten, kan vloeistof tussen die verbindingen reizen. Het veranderen van de oriëntatie van de bal verandert het beschikbare stroompad.

Bij een typische omleidingsopstelling omvat de bedieningsvolgorde de volgende omstandigheden:

1. Eerste stroompositie:De gemeenschappelijke poort is verbonden met één geselecteerde tak, waardoor vloeistof de eerste route kan volgen.
2. Omschakeloperatie:De operator draait de hendel volgens de bedieningsinstructies van de fabrikant.
3. Tweede stroompositie:De interne doorgang is uitgelijnd met de alternatieve tak, waardoor de vloeistof opnieuw wordt geleid.
4. Isolatiepositie, indien ontworpen:Bepaalde L-poortconfiguraties bieden een positie die alle drie de poorten blokkeert. Deze mogelijkheid moet worden geverifieerd voor de specifieke klep.

Poortnummering, handgreeporiëntatie, rotatiehoek en beschikbare stopposities variëren per ontwerp. Daarom mogen operators er nooit van uitgaan dat een bepaalde richting van de handgreep altijd overeenkomt met hetzelfde stroompad.

Controleer vóór de inbedrijfstelling het stroomdiagram van de klep en bevestig de beoogde aansluitingen onder elke toegestane bedrijfspositie. Dit is vooral belangrijk in geautomatiseerde systemen, waar een onjuiste actuatorvolgorde de productie kan onderbreken of vloeistof naar een onbedoelde bestemming kan sturen.

L-Port versus T-Port: wat is het verschil?

Hoewel beide ontwerpen drie poorten gebruiken, dienen hun interne kogeldoorgangen verschillende doeleinden. De keuze tussen deze hangt vooral af van de vraag of het systeem de stroom tussen vertakkingen moet schakelen of meerdere paden moet verbinden voor menging en distributie.

De tabel beschrijft algemene ontwerpprincipes en garandeert niet de werkingsvolgorde van elke klep. Fabrikanten kunnen verschillende kogelopstellingen, stoelconfiguraties en stopposities aanbieden.

Voor toepassingen waarbij twee vloeistofbronnen gescheiden moeten blijven, kan een L-poortontwerp geschikt zijn als het goedgekeurde stroomdiagram de vereiste isolatie bevestigt. Waar gelijktijdige communicatie tussen meerdere poorten noodzakelijk is, kan een T-poortontwerp geschikter zijn.

Raadpleeg voor meer achtergrondinformatie de productinformatie van de fabrikant met de L-poort driewegkogelkraan voordat u een keuze maakt.

Wat zijn de belangrijkste voordelen?

1. Flexibele stroomroutering

Met een L-poortklep kunnen operators schakelen tussen aangewezen pijpleidingvertakkingen zonder op elk wisselpunt aparte kleppen te hoeven installeren. Dit kan de opstelling van apparatuur die wordt gebruikt voor vloeistofoverdracht, bronselectie en procesroutering vereenvoudigen.

2. Ruimte-efficiënt pijpleidingontwerp

Door meerdere stroomaansluitingen in één klephuis te combineren, kan het aantal afzonderlijke componenten dat nodig is in geschikte installaties worden verminderd. Minder componenten kunnen ook betekenen dat er minder aansluitpunten zijn die geïnspecteerd moeten worden, hoewel het algehele systeemontwerp de daadwerkelijke besparingen bepaalt.

3. Materiaalopties van roestvrij staal

De roestvrijstalen constructie kan nuttige corrosieweerstand bieden in compatibele industriële omgevingen. De juiste kwaliteit hangt af van het procesmedium, de chlorideconcentratie, schoonmaakchemicaliën, temperatuur en andere gebruiksomstandigheden. De materiaalkeuze moet gebaseerd zijn op geverifieerde compatibiliteit en niet op de veronderstelling dat alle roestvaste staalsoorten identiek presteren.

4. Toegang voor onderhoud via driedelige constructie

Een driedelige behuizing kan interne inspectie en onderhoud gemakkelijker maken, omdat de klep kan worden gedemonteerd volgens de procedures van de fabrikant. Nadat de pijpleiding is geïsoleerd, drukloos is gemaakt, is afgetapt en veilig is gemaakt, kan gekwalificeerd onderhoudspersoneel bruikbare onderdelen inspecteren en indien nodig compatibele zittingen of afdichtingen vervangen.

5. Verlengde stomplasuiteinden voor specifieke installaties

Verlengde stomplaseinden kunnen voor extra speling zorgen tijdens het lassen van pijpleidingen, vooral in lay-outs met isolatie of ondergrondse leidingen. Een correcte installatie blijft essentieel: bij lasprocedures moet de warmte-inbreng onder controle worden gehouden om schade aan zittingen, afdichtingen of andere temperatuurgevoelige interne componenten te voorkomen.

Waar worden L-Port-kogelkranen gebruikt?

De mogelijkheid om de stroom om te leiden maakt deze klepconfiguratie nuttig in verschillende industriële sectoren. De geschiktheid ervan hangt af van het procesmedium, de druk, de temperatuur, de aansluitwijze en de vereiste afsluitprestaties.

• Petrochemische verwerking:Compatibele processtromen schakelen tussen aangewezen pijpleidingvertakkingen.
• Olie- en gassystemen:Het selecteren van alternatieve stroomroutes in toepassingen waarbij de drukwaarde van de klep en de materiaalcompatibiliteit geschikt zijn.
• Thermische energiesystemen:Compatibele vloeistoffen omleiden tussen procescircuits of apparatuurverbindingen.
• Waterbehandeling:Waterstromen schakelen tussen geselecteerde behandelingslijnen of systeemvertakkingen.
• Industriële uitrusting:Het wijzigen van de vloeistoftoevoerroute om verschillende bedrijfsmodi of onderhoudsregelingen te ondersteunen.

Een waterzuiveringsinstallatie kan bijvoorbeeld een L-poortklep gebruiken om te kiezen tussen twee aangewezen stroomroutes. Tijdens het systeemontwerp moeten ingenieurs de poortkaart, de beoogde isolatiestatus en de gevolgen van het veranderen van het stroompad verifiëren voordat de klep in gebruik wordt genomen.

Niet elke driewegkogelkraan is geschikt voor elke vloeistof of bedrijfsomstandigheid. Schurende deeltjes, stroperige media, corrosieve chemicaliën, hoge drukverschillen en hoge temperaturen kunnen de levensduur van de zitting en de afdichtingsprestaties beïnvloeden. De klep moet worden geselecteerd voor het daadwerkelijke gebruik en niet alleen voor de branchenaam.

Hoe u de juiste klep kiest

Bij de aanschaf van een driewegkogelkraan komt meer kijken dan alleen het matchen van de nominale leidingdiameter. Een betrouwbaar selectieproces moet beginnen met de vereiste stroomfunctie en doorgaan via materiaalcompatibiliteit, mechanische specificaties, installatieafmetingen en onderhoudsvereisten.

1. Definieer het vereiste stroompatroon

Identificeer de gemeenschappelijke haven, de alternatieve vestigingen en elke vereiste operationele positie. Zorg voor een stroomdiagram van de fabrikant om te verifiëren welke poorten zijn aangesloten en welke in elke positie zijn geïsoleerd.

2. Bevestig de druk- en temperatuurvereisten

Controleer de nominale werkdruk bij de werkelijke bedrijfstemperatuur. Drukwaarden kunnen veranderen afhankelijk van de temperatuur en materiaalkeuze, dus een maximale drukwaarde mag nooit onafhankelijk van de gespecificeerde omstandigheden worden overwogen.

3. Selecteer compatibele behuizings- en afdichtingsmaterialen

Vergelijk het procesmedium met de voorgestelde materialen voor lichaam, kogel, steel, zitting en afdichting. Op PTFE gebaseerde stoelen en versterkte PTFE-varianten hebben verschillende mechanische en thermische eigenschappen. Chemische compatibiliteit en het toegestane servicebereik van de fabrikant moeten voor elke toepassing worden bevestigd.

4. Controleer de verbindingsstandaard

Controleer het opgegeven verbindingstype, de afmetingen en de toepasselijke norm. Voor stuiklasinstallaties dient u de eindvoorbereiding en de maattekeningen te raadplegen. Draad- en lasverbindingen zijn niet uitwisselbaar zonder een op de juiste manier ontworpen leidingsysteem.

5. Kies voor handmatige of geautomatiseerde bediening

Bij incidentele routewijzigingen kan een handmatige bediening voldoende zijn. Als er regelmatig moet worden geschakeld of op afstand moet worden bediend, vraag dan of er een compatibele pneumatische of elektrische actuator beschikbaar is. Bevestig het bedrijfskoppel, de vereiste slag, positiefeedback en de gewenste reactie tijdens een stroom- of luchttoevoerstoring.

6. Evalueer de inspectie- en documentatiebehoeften

Voor kritieke diensten verduidelijkt u de materiaalidentificatie, druktestdocumentatie, dimensionale inspectie, traceerbaarheid en eventuele projectspecifieke acceptatievereisten. Deze gegevens helpen inkoopteams en technici om te verifiëren dat de geleverde klep overeenkomt met de goedgekeurde specificatie.

Technische specificaties om te beoordelen

De gepubliceerde productinformatie van Shangtai biedt een nuttig startpunt voor het evalueren van een driewegkogelkraan met L-poort met een driedelig huis en verlengde stomplaseinden. De onderstaande waarden beschrijven de productconfiguratie waarnaar wordt verwezen en moeten vóór aankoop worden bevestigd aan de hand van de offerte en het huidige goedgekeurde gegevensblad.

Deze cijfers zijn geen universele waarden voor alle L-poortkleppen. Op de productpagina worden ook alternatieve materialen en afdichtingsconfiguraties besproken. Kopers moeten voor hun bestelling de meest recente technische tekening en schriftelijke bevestiging van de druk-temperatuur-envelop, verbindingsdetails en materiaalsamenstelling aanvragen.

Installatie- en onderhoudsaanbevelingen

Correcte installatie en gepland onderhoud helpen de klepprestaties te behouden en vermijdbare stilstand te verminderen. De volgende werkwijzen zijn nuttig voor engineering-, inbedrijfstellings- en onderhoudsteams.

• Inspecteer vóór installatie:Controleer het kleplichaam, de lasuiteinden, het bedieningsmechanisme en de beschermende verpakking op schade of vervuiling.
• Controleer de stroomrichting:Vergelijk de werkelijke poortopstelling met het goedgekeurde leidingschema voordat u de klep aansluit.
• Gebruik geschikte lasprocedures:Voor stuiklasontwerpen volgt u gekwalificeerde procedures en regelt u de warmte-inbreng in overeenstemming met de instructies van de fabrikant.
• Test de bedieningsvolgorde:Controleer, waar dit veilig en passend is, de posities van de hendels en de stromingspadindicaties voordat u het procesmedium inbrengt.
• Voorkom onveilig onderhoud:Isoleer de klep, ontlast de druk, tap de gevaarlijke inhoud af en volg de vergrendelings- en veiligheidsprocedures ter plaatse voordat u met demontage begint.
• Inspecteer zittingen en afdichtingen:Controleer op slijtage, chemische schade, lekkage en bedieningsproblemen met tussenpozen die geschikt zijn voor het onderhoud.
• Technische gegevens bijhouden:Documenteer inspecties, vervangingen, testresultaten en eventuele wijzigingen in de bedrijfsomstandigheden.

Kogelkranen zijn over het algemeen bedoeld voor aan-uit-service en stroomgeleiding, niet voor continue smering, tenzij de fabrikant deze taak specifiek goedkeurt. Het bedienen van een klep in een ongeschikte gedeeltelijk geopende positie kan onder bepaalde omstandigheden turbulentie, erosie of beschadiging van de zitting vergroten.

Veelgestelde vragen

1. Wat is de belangrijkste functie van een driewegkogelkraan L-poort?

De primaire functie ervan is het omleiden van vloeistof tussen geselecteerde pijpleidingtakken. De L-vormige doorgang in de kogel verbindt aangewezen poorten, afhankelijk van de oriëntatie van de klep. Het goedgekeurde stroomdiagram moet worden geraadpleegd om de exacte werkingsvolgorde en isolatiecapaciteit te bevestigen.

2. Wat is het verschil tussen een L-poort en een T-poort kogelkraan?

Een L-poortontwerp wordt voornamelijk gebruikt voor stroomomschakeling of omleiding tussen geselecteerde poorten. Een T-poortontwerp biedt extra verbindingspatronen en zorgt ervoor dat alle drie de poorten tegelijkertijd kunnen communiceren. De juiste optie is afhankelijk van de vereiste procesfunctie en de poortconfiguratie van de fabrikant.

3. Kan een driewegkogelkraan met L-poort de doorstroming volledig afsluiten?

Sommige L-poortontwerpen omvatten een gesloten positie voor alle poorten, terwijl andere andere bedieningsmogelijkheden hebben. Volledige isolatie moet worden bevestigd aan de hand van het stroomdiagram van de specifieke klep en de afdichtingsspecificaties. Als isolatie van cruciaal belang is voor de veiligheid, controleer dan de vereiste lekkageprestaties en of aanvullende isolatieapparatuur nodig is.

4. Welke materialen zijn geschikt voor een L-poort kogelkraan?

De materiaalkeuze is afhankelijk van de vloeistof, blootstelling aan corrosie, druk, temperatuur en reinigingsvereisten. Roestvrij staalsoorten zoals 304 of 316 kunnen voor veel toepassingen geschikt zijn, terwijl op PTFE gebaseerde of versterkte stoelen geschikt kunnen zijn voor bepaalde toepassingen. De volledige combinatie van bevochtigd materiaal moet op compatibiliteit worden gecontroleerd.

5. Welke gegevens zijn nodig om een ​​offerte aan te vragen?

Geef de nominale klepgrootte, de vereiste poortopstelling, het verbindingstype, de druk- en temperatuuromstandigheden, het procesmedium, de voorkeursmaterialen, de hoeveelheid en de bedieningsmethode op. Pijpleidingtekeningen, de vereiste stroomvolgorde en projectspecifieke inspectievereisten kunnen de leverancier helpen een geschikte configuratie te bevestigen.

6. Waarom zou u een driedelige klep met verlengde laseinden overwegen?

Een driedelige constructie kan de toegang tot bruikbare interne componenten vereenvoudigen, afhankelijk van de onderhoudsprocedure van de fabrikant. Verlengde stomplaseinden kunnen extra speling bieden bij het lassen en kunnen geschikt zijn voor bepaalde geïsoleerde of ondergrondse leidingsystemen. De afmetingen en installatiemethode moeten worden gecontroleerd voordat u bestelt.

Conclusie: het nemen van de juiste beslissing over stroombeheersing

Een driewegkogelkraan met L-poortdoorgang kan een praktische oplossing bieden voor het wisselen van vloeistof tussen aangewezen pijpleidingvertakkingen. De effectiviteit ervan hangt af van het selecteren van de juiste poortopstelling, het verifiëren van druk- en temperatuurlimieten, het kiezen van compatibele materialen en het garanderen dat de bedieningsposities van de klep overeenkomen met de procesvereisten. Constructiedetails zoals een driedelige carrosserie en verlengde laseinden kunnen ook de installatieplanning en het langetermijnonderhoud beïnvloeden.

Sjangtai biedt productinformatie en configuratieopties ter ondersteuning van de selectie van industriële kleppen. Als u L-poortontwerpen vergelijkt, een nieuw leidingsysteem plant of een bestaande klep vervangt, bekijk dan de specificaties van de driewegkogelkraan L-poort en bereid uw bedrijfsvereisten voor voordat u een bestelling plaatst. Neem contact op met ons team om uw toepassing te bespreken, de technische details te bevestigen en een passende offerte aan te vragen. Alsjeblieftneem contact met ons opvandaag nog om klepoplossingen te verkennen die zijn afgestemd op uw industriële behoeften op het gebied van debietregeling.
