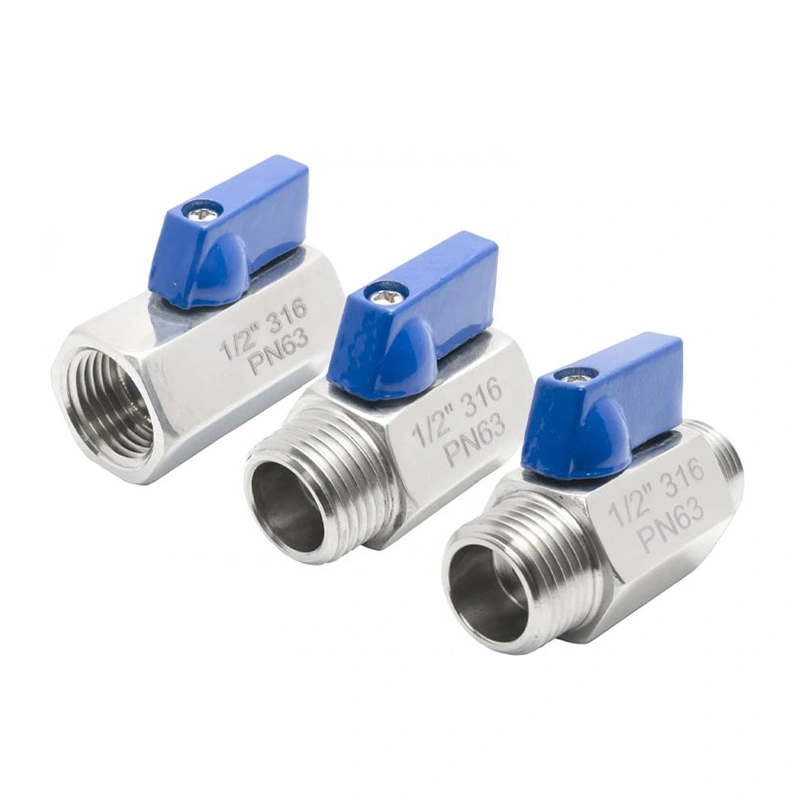

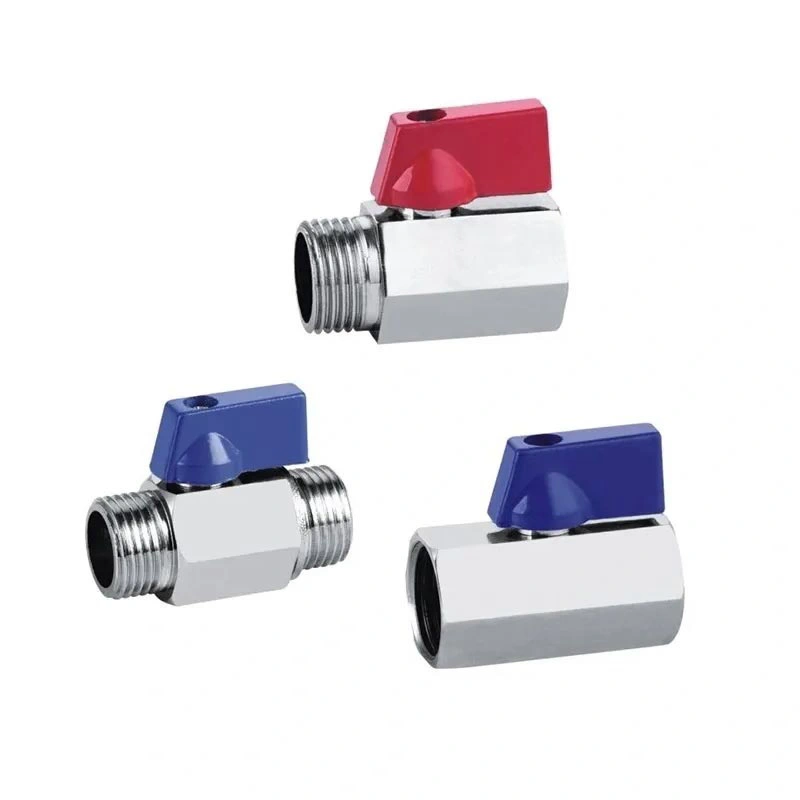

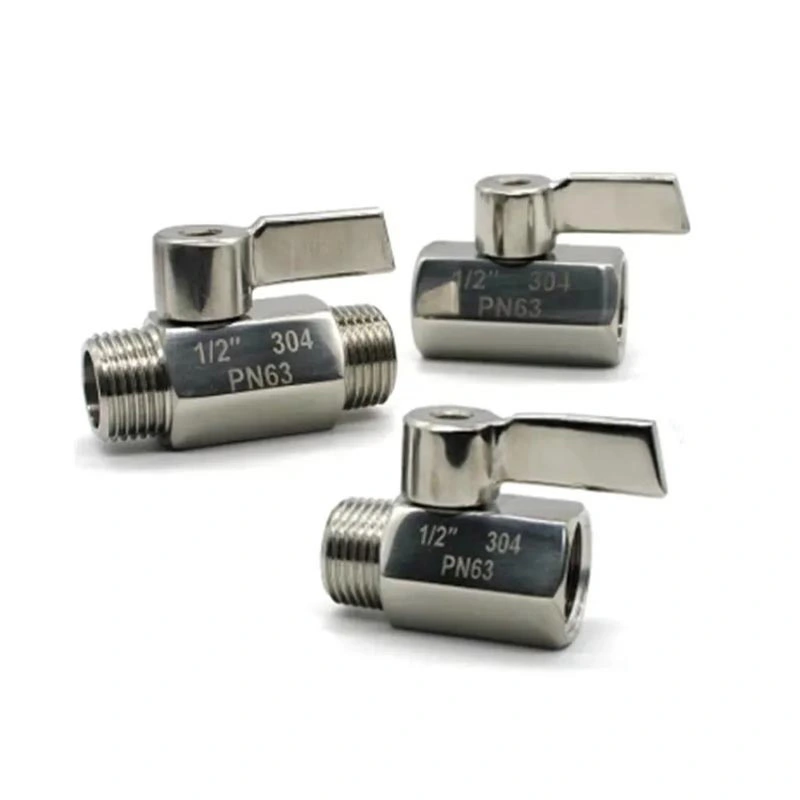

Mini-kogelkraan van roestvrij staal

De roestvrijstalen minikogelkraan is ontworpen voor compacte leidingen en apparatuur waar de ruimte beperkt is, maar een kwartslagafsluiter vereist is. De roestvrijstalen behuizing, NPT- of BSP-schroefdraadaansluitingen en de compacte bedieningshendel maken hem geschikt voor kleine pijpleidingassemblages, instrumenten en vloeistofbehandelingsapparatuur. De klep kan worden geselecteerd op basis van de vereiste druk, temperatuur, medium en aansluitspecificatie.

Belangrijkste afmetingen

Productstructuur en functies

Compacte kwartslagbediening

De klep maakt gebruik van een kwartslagkogelmechanisme voor aan/uit-service. Door aan de hendel te draaien verandert de positie van de kogel en wordt de doorstroomopening geopend of gesloten. Deze bedieningsmethode is geschikt voor toepassingen waarbij de klep frequent moet worden bediend of waar een eenvoudige afsluitfunctie vereist is.

316 roestvrijstalen constructie

Het kleplichaam is gespecificeerd als ASTM A351 CF8M (316), waarbij ASTM A182 F316 wordt gebruikt voor de kogel en de steel. Deze materiaalcombinatie biedt een roestvrijstalen constructie voor toepassingen waarbij corrosiebestendigheid en materiaalcompatibiliteit belangrijk zijn. De werkelijke geschiktheid moet worden gecontroleerd aan de hand van het procesmedium en de bedrijfsomstandigheden.

NPT- en BSP-schroefdraadverbindingen

De klep is verkrijgbaar met NPT- en BSP-schroefdraadaansluitingen voor integratie met compatibele leidingen en apparatuur. Het schroefdraadtype moet worden bevestigd voordat u bestelt, omdat NPT- en BSP-schroefdraad verschillende schroefdraadstandaarden gebruiken en niet als verwisselbare verbindingen mogen worden behandeld.

RPTFE-stoelconfiguratie

Het standaard materiaal van de zitting is RPTFE (PTFE+15%fv). Bij de keuze van de stoel moet rekening worden gehouden met het werkmedium, de bedrijfstemperatuur en de druk. Als de toepassing agressieve chemicaliën of speciale procesvloeistoffen betreft, moet de materiaalcompatibiliteit worden bevestigd voordat de klep wordt geselecteerd.

Selectieoverwegingen

Het selecteren van een kleine kogelkraan vereist meer dan het afstemmen van de leidingmaat. Er moet allemaal rekening worden gehouden met het werkmedium, de druk, de temperatuur, het verbindingstype en de beschikbare installatieruimte. De druk- en temperatuurlimieten van de klep moeten vóór installatie worden gecontroleerd aan de hand van de werkelijke bedrijfsomstandigheden.

Voor installaties met schroefdraad bevestigt u of de pijpleiding NPT- of BSP-schroefdraad gebruikt. Controleer bij apparatuur met beperkte toegang de positie van de hendel en de beschikbare speling rond de klep. De zitting- en afdichtingsmaterialen moeten ook compatibel zijn met de procesvloeistof om voortijdige slijtage van de componenten te voorkomen.

Toepassingsscenario's

De roestvrijstalen minikogelkraan kan worden gebruikt voor afsluiting in compacte vloeistofsystemen en apparatuur waarbij een kleinere klepopstelling vereist is. Typische toepassingen zijn onder meer:

Watertoevoer- en afvoersystemen

Pneumatische apparatuur en persluchtleidingen

Instrumentatie- en testapparatuur

Kleine machines en automatiseringsapparatuur

Koelsystemen en filtratie-eenheden

Laboratorium- en loodgietersinstallaties

Licht industriële vloeistofbehandelingssystemen

Installatie en onderhoud

Controleer vóór de installatie de klepmaat, het schroefdraadtype, de drukwaarde, het temperatuurbereik en de materiaalcompatibiliteit. Reinig de leidingdraden en verwijder vreemde deeltjes die het verbindings- of afdichtingsoppervlak kunnen aantasten. Gebruik een geschikte draadafdichtingsmethode voor de geselecteerde verbinding en vermijd overmatige aandraaikracht.

Bedien na installatie de hendel over het volledige kwartslagbereik en controleer de aansluiting op lekkage tijdens de inbedrijfstelling van het systeem. Isoleer tijdens onderhoud de klep van de drukbron voordat u interne componenten inspecteert of vervangt.

Kwaliteit en documentatie

Productie-inspectie kan bestaan ​​uit maatcontroles, materiaalverificatie, montage-inspectie en druk- of afdichtingstesten volgens de toepasselijke product- en ordervereisten. Producttekeningen en technische specificaties kunnen worden verstrekt voor maatbevestiging en projectselectie. Waar nodig kunnen ook materiaaldocumentatie en inspectieregistraties worden geregeld.

Veelgestelde vragen

Vraag 1: Waar wordt een roestvrijstalen mini-kogelkraan voor gebruikt?

A Mini-kogelkraan van roestvrij staalwordt voornamelijk gebruikt voor aan/uit vloeistofregeling in compacte leidingen, apparatuur en instrumentsystemen. Het is geschikt voor compatibel water, lucht, olie en andere industriële media binnen het gespecificeerde druk- en temperatuurbereik.

Vraag 2: Wat is het verschil tussen NPT- en BSP-threads?

NPT en BSP zijn verschillende draadstandaarden met verschillende draadprofielen en specificaties. De schroefdraad van de klep moet overeenkomen met de bijpassende buis of fitting, dus de vereiste schroefdraadstandaard moet worden bevestigd voordat u bestelt.

Vraag 3: Welke materialen worden gebruikt voor de klep?

De standaardconfiguratie gebruikt ASTM A351 CF8M (316) voor het lichaam, ASTM A182 F316 voor de kogel en stuurpen, en RPTFE (PTFE+15%fv) voor de zitting. Andere materialen zijn op aanvraag leverbaar.

Vraag 4: Welke druk en temperatuur kan de klep aan?

De vermelde maximale druk is 285PSI en het temperatuurbereik is -25℃~150℃. Werkelijk toegestane bedrijfsomstandigheden moeten worden bevestigd op basis van klepgrootte, medium, temperatuur en de toepasselijke druk-temperatuurclassificatie.

Vraag 5: Kan ik een producttekening aanvragen voordat ik bestel?

Ja. Er kunnen maattekeningen en technische specificaties worden verstrekt om de klepgrootte, het verbindingstype, de installatieafmetingen en andere vereiste parameters vóór productie te bevestigen.

Vraag 6: Kan het klepmateriaal worden geverifieerd?

Ja. Materiaalverificatie en bijbehorende inspectiedocumentatie kunnen worden geregeld op basis van de klepconfiguratie en ordervereisten. De toepasselijke inspectieomvang moet worden bevestigd bij het plaatsen van de bestelling.

Vraag 7: Zijn er verschillende materialen beschikbaar?

Ja. Andere combinaties van lichaam, kogel, spindel, zitting en afdichtingsmateriaal kunnen worden overwogen voor specifieke bedrijfsomstandigheden, afhankelijk van de vereiste druk, temperatuur en mediumcompatibiliteit.
