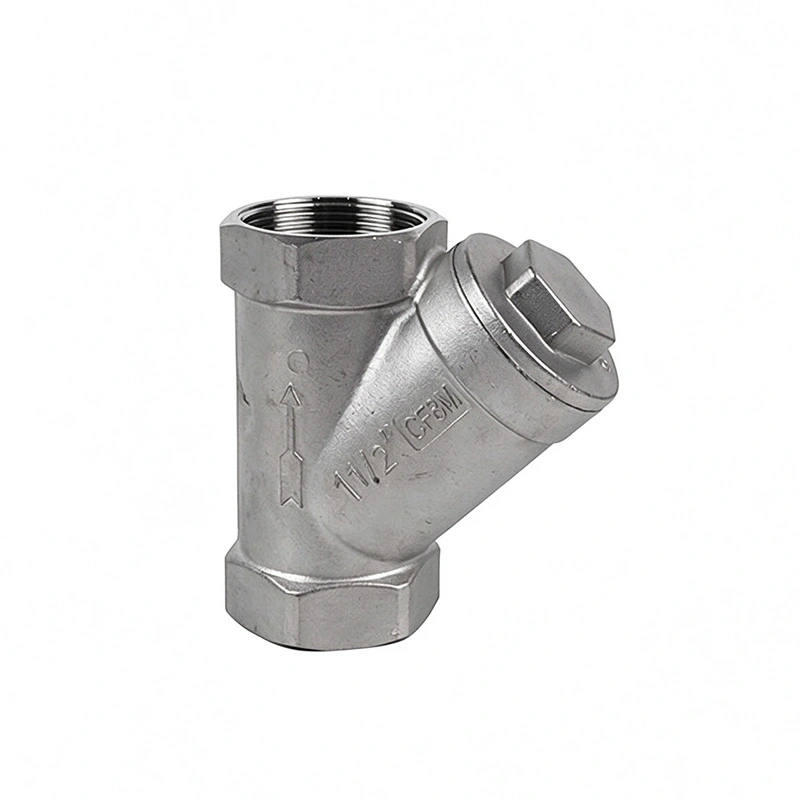

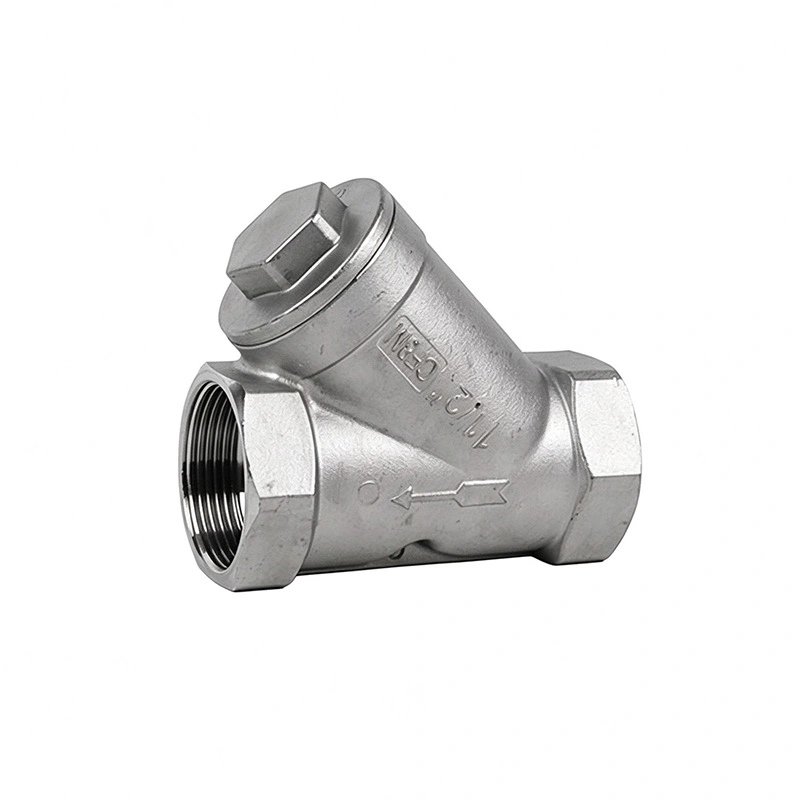

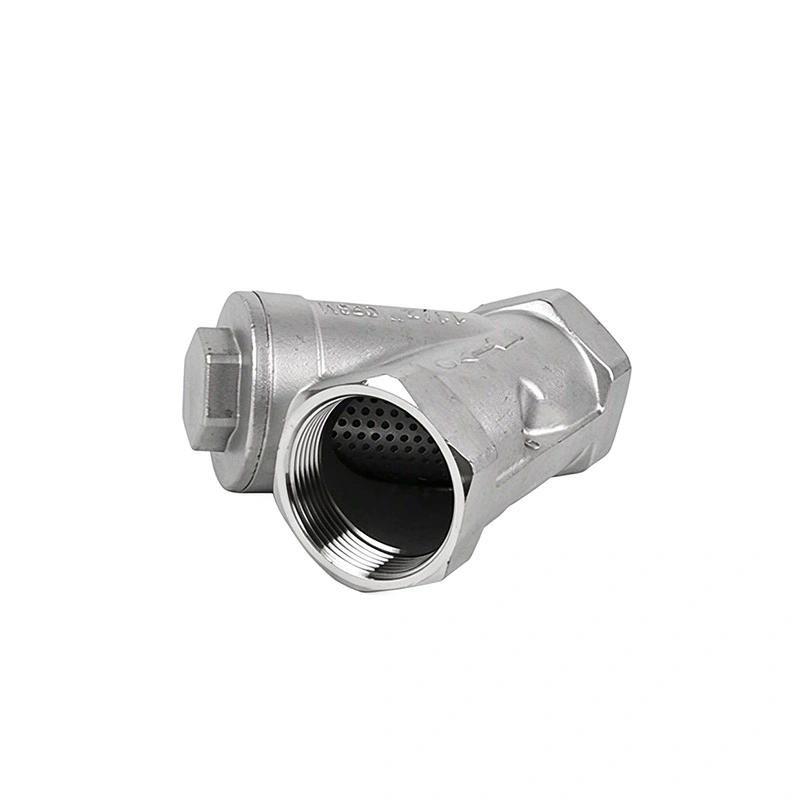

Roestvrijstalen Y-zeef

Een roestvrijstalen Y-zeef wordt gebruikt om zwevende vaste stoffen, roest, aanslag en andere ongewenste deeltjes uit een vloeistofleiding te verwijderen voordat ze stroomafwaartse apparatuur bereiken. Het wordt gewoonlijk vóór pompen, regelkleppen, meters, warmtewisselaars en andere componenten geïnstalleerd die kunnen worden aangetast door vaste verontreinigingen.

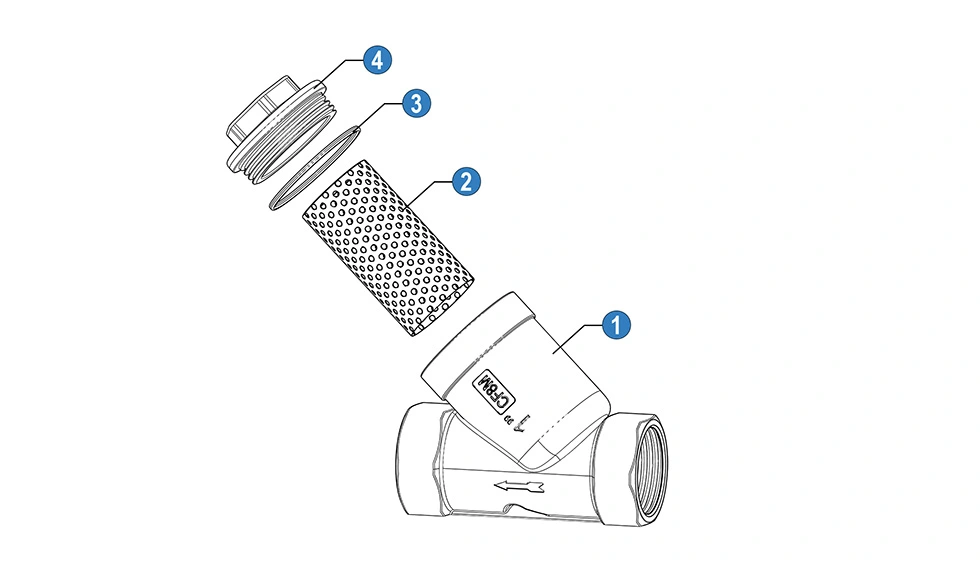

Vloeistof komt binnen via de inlaat en gaat door een verwijderbaar scherm dat in het zeeflichaam is geïnstalleerd. Vaste deeltjes worden door de zeef tegengehouden, terwijl de gefilterde vloeistof door de uitlaat gaat. Het scherm kan worden verwijderd en gereinigd wanneer het opgehoopte vuil de doorstroming begint te belemmeren.

De zeef moet worden geïnspecteerd en gereinigd wanneer het drukverschil over de zeef groter wordt, de stroomafwaartse stroming afneemt of bij routine-inspectie een aanzienlijke hoeveelheid verzameld vuil wordt aangetroffen. Het reinigingsinterval is afhankelijk van de reinheid van het medium en de bedrijfsomstandigheden.

Bij de selectie moet rekening worden gehouden met de pijpleidinggrootte, het debiet, de werkdruk, de temperatuur, het vloeistoftype en het vereiste filtratieniveau. De zeef moet de vereiste stroomcapaciteit bieden zonder overmatig drukverlies te veroorzaken onder normale bedrijfsomstandigheden.

De nauwkeurigheid van de filtratie wordt bepaald door de zeefopening of de maasspecificatie. Een fijnere zeef kan kleinere deeltjes tegenhouden, maar kan ook een hogere drukval veroorzaken en vaker reinigen vereisen. De juiste zeef moet daarom worden geselecteerd op basis van de deeltjesgrootte die moet worden verwijderd en het vereiste debiet.

Y-filters kunnen worden gebruikt met compatibele water-, olie-, gas- en andere industriële vloeistoffen. Het lichaamsmateriaal, het schermmateriaal, de afdichtingscomponenten, de drukwaarde en de temperatuurwaarde moeten vóór de selectie worden gecontroleerd aan de hand van de werkelijke gebruiksomstandigheden.

Ja. De stroomrichting moet de pijl of de stroommarkering op het zeeflichaam volgen. De installatiepositie moet het ook mogelijk maken dat de zeefkamer toegankelijk is voor inspectie en reiniging. Voor de specifieke configuratie moeten de installatie-instructies van de fabrikant worden gevolgd.

Een Y-zeef wordt over het algemeen gebruikt voor het mechanisch verwijderen van vaste deeltjes uit een pijpleiding en wordt vaak geïnstalleerd als beschermingsapparaat stroomopwaarts van andere apparatuur. Een filter kan een fijner of meer gespecialiseerd filtratiemedium gebruiken wanneer een specifiek deeltjesverwijderingsniveau vereist is. De juiste keuze hangt af van de vloeistof, deeltjesgrootte, stroomsnelheid en filtratievereisten.

Drukverlies kan worden beïnvloed door de grootte van de zeef, de zeefopening, de stroomsnelheid, de vloeistofviscositeit en de hoeveelheid vuil die zich op de zeef heeft verzameld. Door een geschikt formaat te selecteren en de zeef schoon te maken voordat overmatige vervuiling optreedt, kunnen de vereiste stroomomstandigheden worden gehandhaafd.

Belangrijke informatie omvat de nominale leidingmaat, het verbindingstype, het vloeistofmedium, de werkdruk, de bedrijfstemperatuur, de stroomsnelheid, de vereiste filtratienauwkeurigheid, het lichaamsmateriaal en de zeefspecificaties. Voor speciale toepassingen moeten ook aanvullende eisen zoals corrosiebestendigheid, installatieoriëntatie of inspectiedocumentatie worden bevestigd.
