2PC kogelkranen

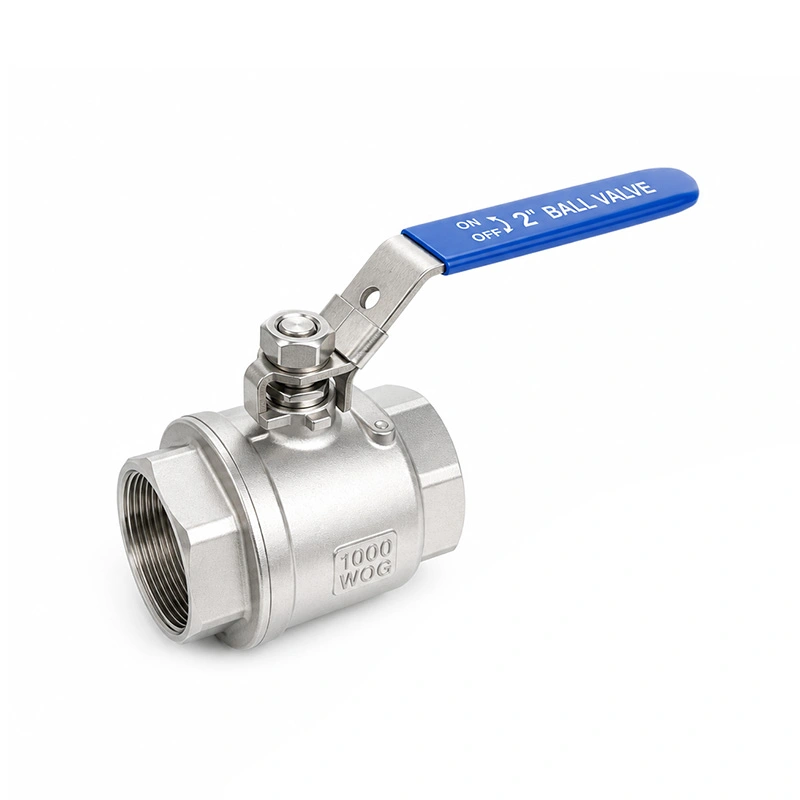

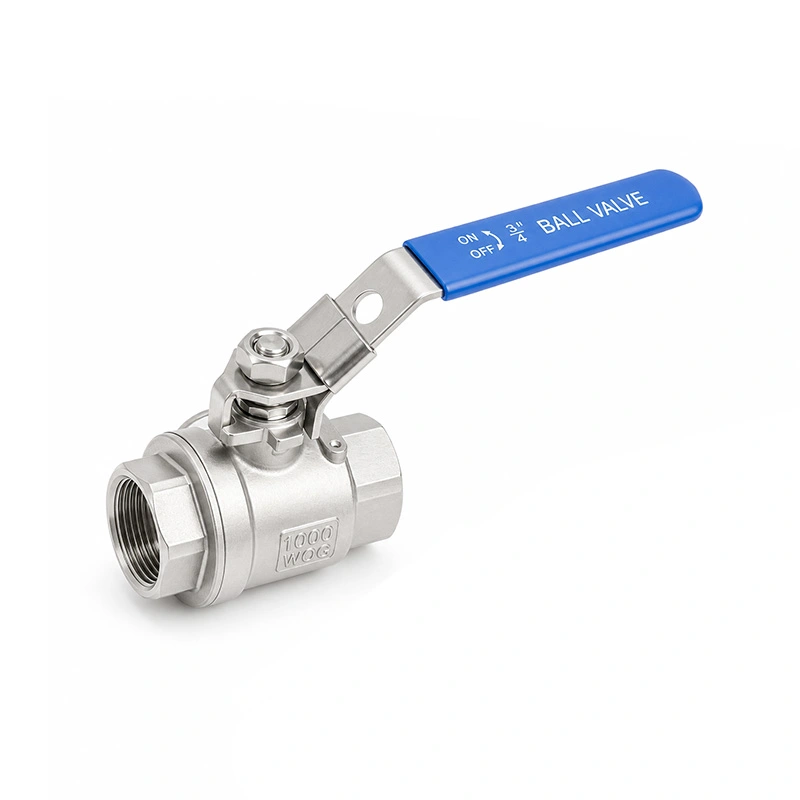

2PC kogelkraan met vergrendeling
Shangtai Valve is een fabrikant van kogelkranen in China, die zich richt op het ontwerp en de productie van industriële kleppen. Als u een 2PC-kogelkraan met vergrendeling uit China koopt, kunnen wij klepconfiguraties leveren op basis van uw vereiste specificaties en toepassingsomstandigheden.
Tot nu toe heeft Shangtai met meer dan 300 klanten in Europa en Amerika samengewerkt, waaronder meer dan 50 langetermijnklanten. Ons klantenbestand omvat verschillende soorten bedrijven, van kleine werkplaatsen tot industriële installaties.
We ondersteunen ook aangepaste klepvereisten, inclusief materialen, verbindingstypes en andere productspecificaties.
Tot nu toe heeft Shangtai met meer dan 300 klanten in Europa en Amerika samengewerkt, waaronder meer dan 50 langetermijnklanten. Ons klantenbestand omvat verschillende soorten bedrijven, van kleine werkplaatsen tot industriële installaties.
We ondersteunen ook aangepaste klepvereisten, inclusief materialen, verbindingstypes en andere productspecificaties.

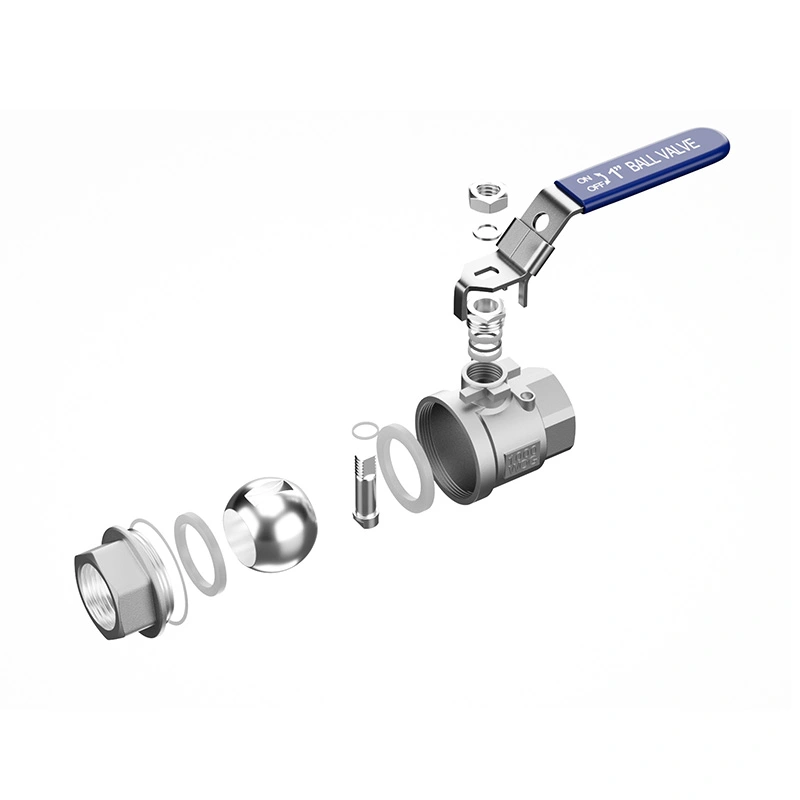

Onze 2-delige kogelkraan met vergrendeling heeft een nauwkeurig draadontwerp voor eenvoudige installatie en onderhoud het is geschikt voor werkomstandigheden met frequent openen en sluiten en alle soorten industriële vloeistofsystemen. Dankzij de tweedelige gespleten structuur kunnen interne afdichtringen en andere reserveonderdelen afzonderlijk worden vervangen zonder het hele kleplichaam te hoeven verwisselen, waardoor de levensduur wordt verlengd en uw bedrijfskosten worden verlaagd.
Deze klep is uitgerust met een geïntegreerde open-dicht-vergrendeling en voorkomt op effectieve wijze onbedoelde bediening daaropvolgende apparatuurverliezen bij veelvuldig wisselen, waardoor het een ideaal onderdeel is voor pijpleidingcontrole. Wij leveren meerdere materiaalopties, waaronder 304 roestvrij staal, 316 roestvrij staal en koolstofstaal, met variërende maten van 1/4 inch tot 6 inch, passend bij uw pijpleidingspecificaties.
Deze 2-delige afsluitbare kogelkraan beschikt over internationale certificeringen, waaronder ISO9001 en CE, om volledig aan uw eisen te voldoen strenge kwaliteitsnormen.
Veiligheid is ons belangrijkste ontwerpprincipe, wat tot uiting komt in de anti-blowout stuurpenstructuur. Als u premium kwaliteit zoekt gepaard met kostenconcurrentievermogen is deze klep onze oprechte aanbeveling.
Belangrijkste afmetingen
| Maat | 1/4 inch - 6 inch |
| Drukklasse | CL150 |
| Draad standaard | NPT, BSP |
| Maximale druk | 285PSI |
| Ontwerp- en productienormen | ASME B16.34 |
| Testen en inspectie | API598 |
| Speciaal ontwerp | Vergrendeling, anti-uitblaassteel |
| Temperatuurbereik | -25℃~150℃ |
| Lichaamsmateriaal | ASTM A351 CF8M (316) |
| Balmateriaal | ASTM A182 F316 |
| Stammateriaal | ASTM A182 F316 |
| Materiaal zitting | RPTFE(PTFE+15%fv) |
| Opties | Andere materialen zijn op aanvraag leverbaar. |

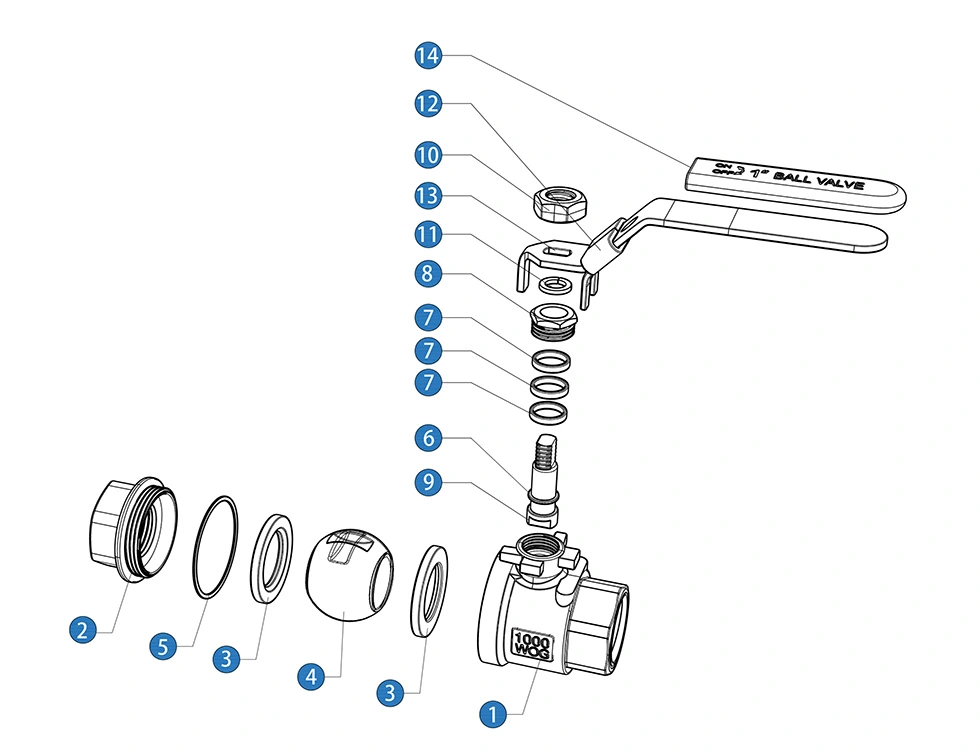

Productparameters
| Nee | Naam | Materiaal(*N/B) | |
| 1 | Lichaam | SS 316 | RVS 304 |
| 2 | Kap | SS 316 | RVS 304 |
| 3 | Kogelzitting | PTFE | PTFE |
| 4 | Bal | SS 316 | RVS 304 |
| 5 | Pakking | PTFE | PTFE |
| 6 | Wrijvingsring | PTFE | PTFE |
| 7 | Stamverpakking | PTFE | PTFE |
| 8 | Klier | SS 316 | RVS 304 |
| 9 | Stang | SS 316 | RVS 304 |
| 10 | Moer | RVS 304 | RVS 304 |
| 11 | Veerring | RVS 304 | RVS 304 |
| 12 | Vergrendelingsapparaat | RVS 304 | RVS 304 |
| 13 | Hendel | SS | SS |
| 14 | Handvat mouw | PVC | PVC |
* N: Draadeinden volgens ANSI B 2.1 NPT
* B: Draadeinden volgens BS21 BSP

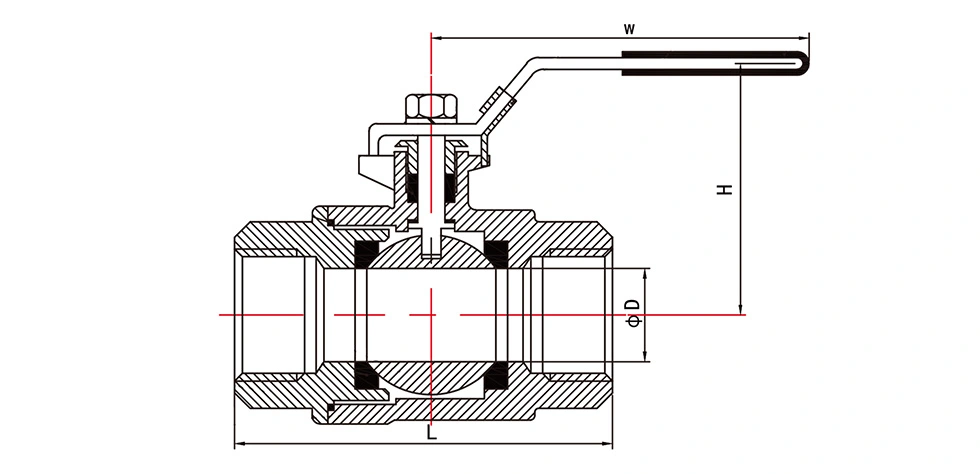

Algemene afmetingen:
| Maat | Afmetingen (mm) | Gewicht (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv-WAARDEN
Kv (m3/h) = Debiet van water in kubieke meter per uur, waardoor een drukval van 1 bar over de klep ontstaat
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Voordelen
Deze kogelkraan is perfect geschikt voor productielijnen die een korte stilstand voor routineonderhoud mogelijk maken.
Voordelen van 2-delige afsluitbare kogelkranen versus 1-delige kogelkranen
Ontwerp met volledige boring zorgt voor minimale stromingsweerstand
Diverse eindaansluitingsopties voor een breed scala aan werkomstandigheden
Hogedrukmodellen verkrijgbaar met superieure maximale drukcapaciteit
Voordelen van 2-delige afsluitbare kogelkranen versus 3-delige kogelkranen
Grote voorraad en kortere productiedoorlooptijden
Meer concurrerende prijzen voor bulkbestellingen in de groothandel
Waarom kiezen voor Shanghai
Volledige certificeringen
Onze afsluiters worden vervaardigd volgens de ASME B16.34-normen en beschikken over meerdere kerncertificeringen, waaronder: ISO9001 en CE.
Zwaarder productontwerp
Onze kleppen gebruiken meer materiaal en dikkere lichaamswanden dan veel gangbare producten op de markt.
Snelle reactie
Onze technische medewerkers staan 24 uur per dag stand-by. Voor dringende problemen kunt u altijd contact met ons opnemen.
Snelle wereldwijde levering
Verzending vindt pas plaats nadat de productie is voltooid en alle tests aan de relevante normen voldoen. Een gevestigde waarde logistiek systeem zorgt voor snelle levering wereldwijd.
Veelgestelde vragen
Wat is het maximale drukvermogen van deze kogelkraan?
De maximale drukwaarde is 6,3 MPa.
Wat is de maximale temperatuurbestendigheid van deze kogelkraan?
De maximale temperatuurbestendigheid bedraagt 280°C, afhankelijk van de klepmaterialen en bedrijfsomstandigheden.
Welk type verpakking wordt voor de kleppen gebruikt?
Elke klep is verpakt in een dikke golfkarton, met een multiplex behuizing als buitenverpakking bescherming tijdens transport.
Kan een 2PC-kogelkraan met vergrendeling verticaal worden geïnstalleerd?
Ja. Kogelkranen kunnen over het algemeen horizontaal of verticaal worden geïnstalleerd, ook met de spindel naar boven gericht naar beneden, op voorwaarde dat de installatie geschikt is voor de klep en de bedrijfsomstandigheden. De actuator of hendel moet ook toegankelijk blijven voor gebruik.
Wat is een anti-blowout-steel in een kogelkraan?
Een anti-uitblaassteel is ontworpen om te voorkomen dat de klepsteel via de binnenkant uit het kleplichaam wordt geworpen druk. Dit ontwerp biedt extra veiligheid voor toepassingen voor vloeistofregeling onder hoge druk.
Hebben uw kranen garantie?
Shangtai biedt 1 jaar garantie en levenslange technische ondersteuning na de garantieperiode.
Is er een minimale bestelhoeveelheid (MOQ)?
MOQ varieert afhankelijk van het klepmodel en de bestelvereisten. Neem contact met ons op voor specifieke MOQ-informatie.
