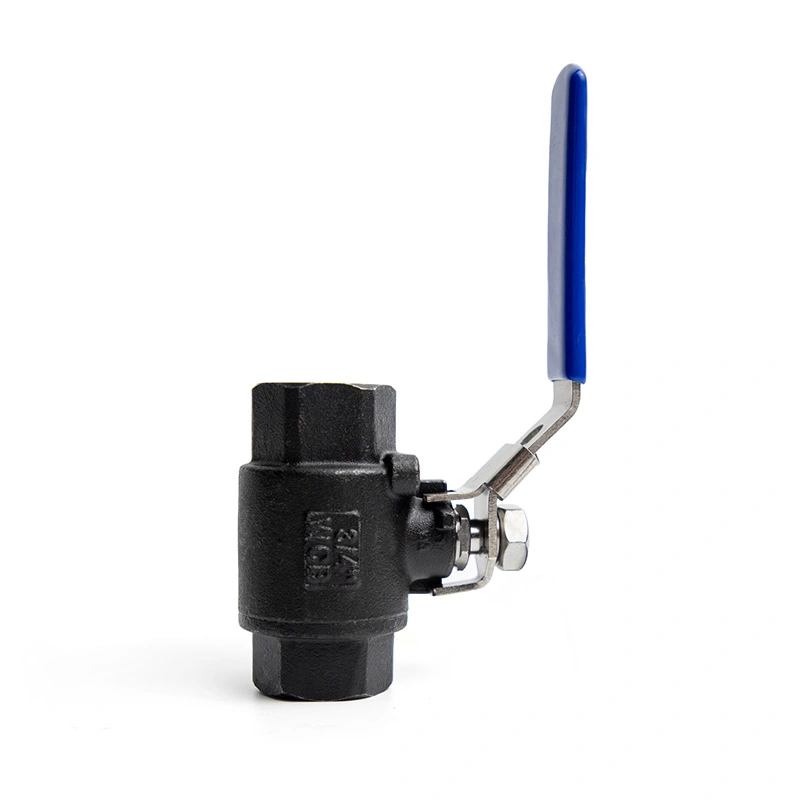

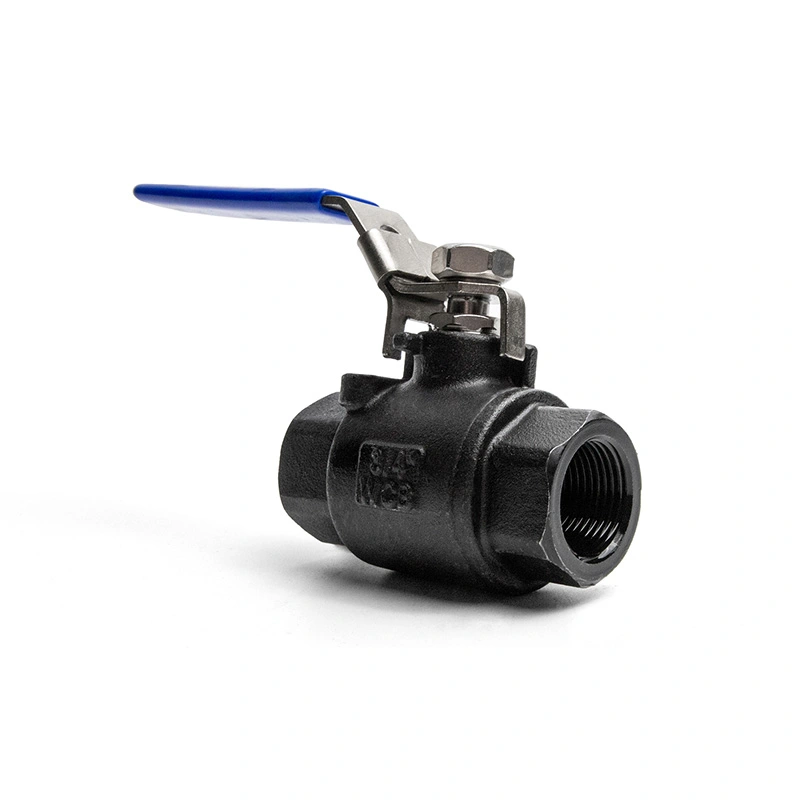

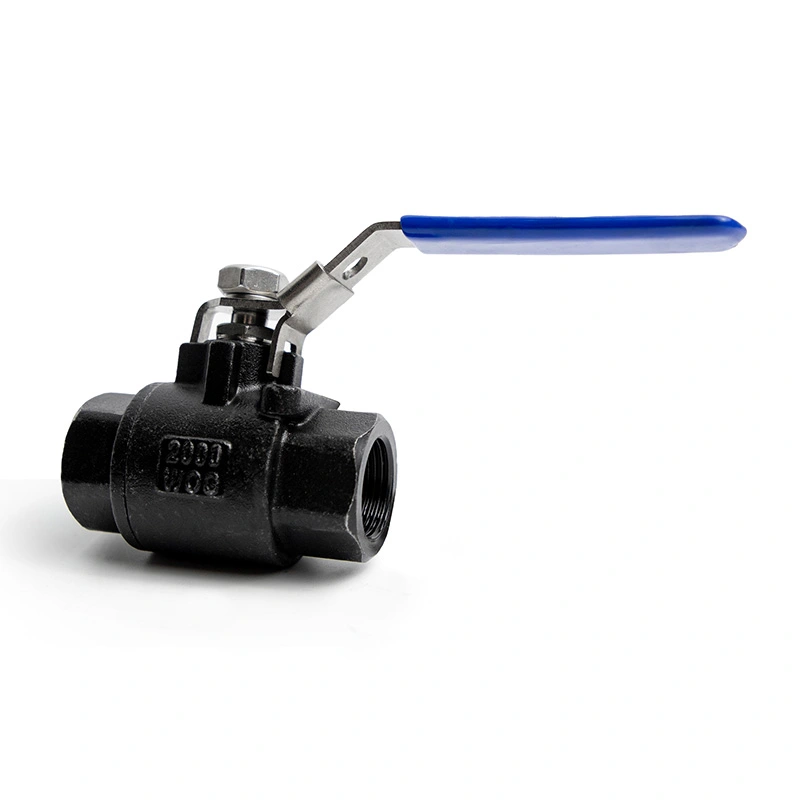

2PC koolstofstalen kogelkraan 2000WOG met vergrendeling

Shangtai 2PC koolstofstalen kogelkraan 2000WOG met vergrendeling is ontworpen voor betrouwbare aan/uit-regeling in industriële hogedrukpijpleidingen. Met een drukvermogen tot 1975 PSI is dit ventiel geschikt voor veeleisende water-, olie-, gas-, perslucht- en compatibele industriële vloeistoftoepassingen onder schokvrije omstandigheden.

De tweedelige lichaamsstructuur zorgt ervoor dat de klep beter te onderhouden is dan veel ontwerpen uit één stuk. Wanneer onderhoud is Indien nodig kan de klep gemakkelijker worden gedemonteerd, waardoor vervanging van zittingen en afdichtingscomponenten mogelijk is verleng de levensduur en verlaag de vervangingskosten.

Om een consistente kwaliteit te garanderen, wordt de klep geïnspecteerd via vier kwaliteitscontrolefasen, van onbewerkt lichaam tot blanco eindproduct:

Inspectie van het onbewerkte lichaam – controleert het uiterlijk, de afmetingen en de staat van het materiaal.

Bewerkingsinspectie – verifieert schroefdraad, afdichtingsoppervlakken, boringnauwkeurigheid en sleutelafmetingen.

Montage-inspectie – controleert kogel, zittingen, stuurpen, afdichtringen, handgreep en vergrendeling.

Eindinspectie – omvat druktests, lektests, werkingstesten, markering en verpakkingsinspectie.

Dit strikte kwaliteitsproces helpt de productconsistentie te verbeteren, het aantal defecten te verminderen en betrouwbaarder te leveren afsluiters voor industriële klanten.

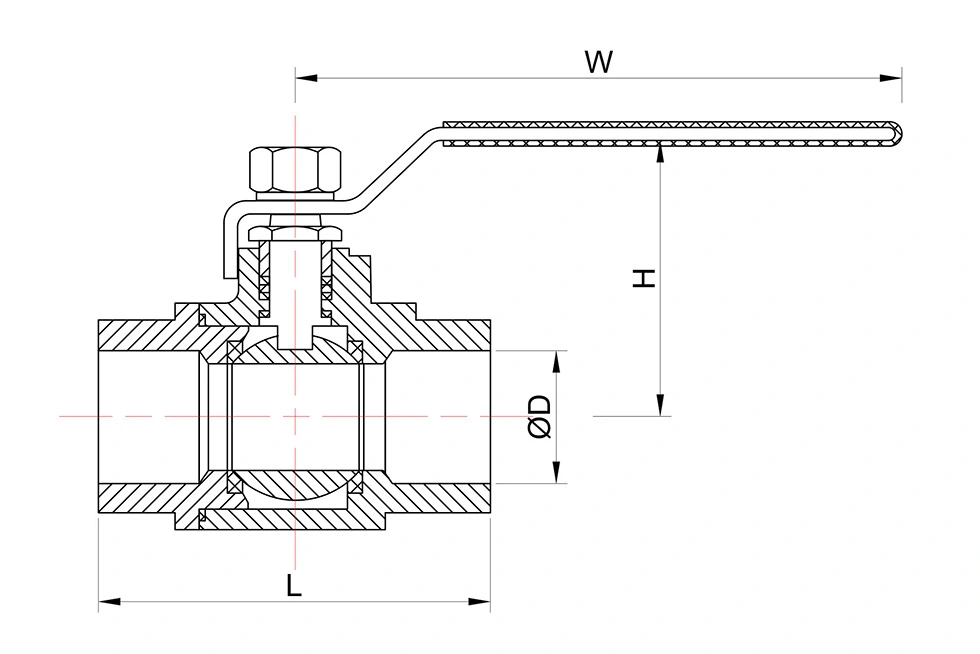

*N: Draadeinden volgens ANSI B 2.1 NPT
*B: Draaduiteinden volgens BS21 BSP

Werkingsprincipe van de klep

Een kogelkraan regelt de stroom door een nauwkeurig geboorde kogel in het kleplichaam te draaien.

Openstaande positie

Wanneer de hendel evenwijdig is aan de pijpleiding, is het gat door de bal uitgelijnd met de pijp. Er stroomt vloeistof doorheen de klep met lage stromingsweerstand.

Gesloten positie

Wanneer de hendel 90 graden wordt gedraaid, blokkeert de massieve kant van de bal het stroompad. De stoelen drukken tegen de kogel om een strakke afsluiting te creëren.

Vergrendelingsfunctie

Nadat de klep is geopend of gesloten, kan het vergrendelingsapparaat de handgreeppositie beveiligen. Dit helpt voorkomen verkeerde bediening, ongeoorloofde bediening of onbedoelde beweging veroorzaakt door trillingen.

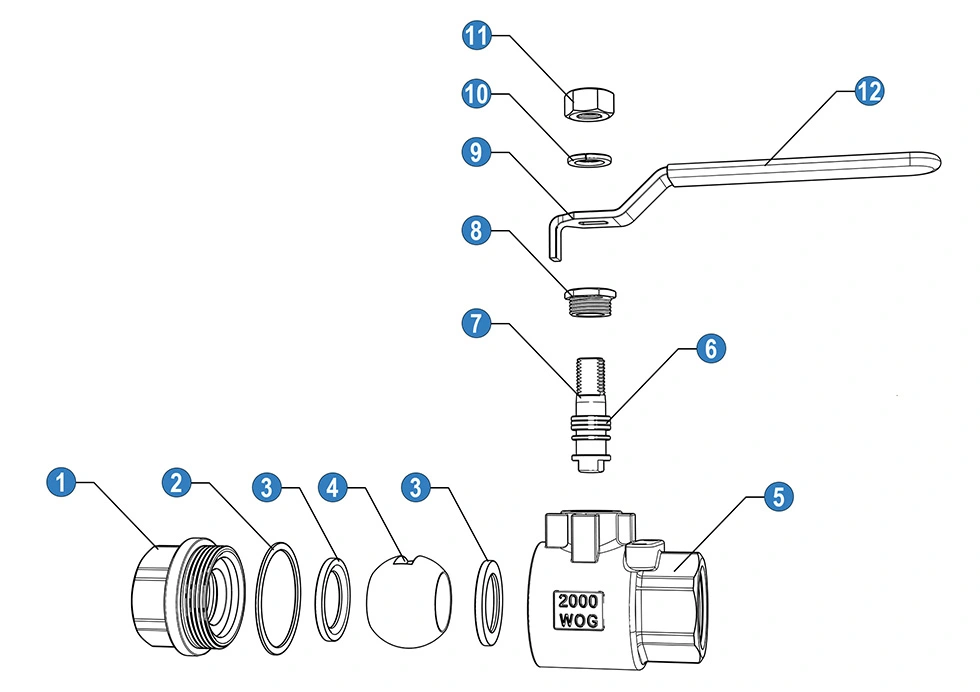

Tweedelig onderhoudsontwerp

Het tweedelige huis maakt een eenvoudigere demontage mogelijk vergeleken met een klep uit één stuk. Zittingen, afdichtingen en bijbehorende afdichtingsonderdelen kan indien nodig worden geïnspecteerd of vervangen, waardoor de levensduur van de klep wordt verlengd.

Opmerking: Kogelkranen zijn voornamelijk ontworpen voor volledig open of volledig gesloten gebruik. Langdurige beperking wordt niet aanbevolen omdat dit de bal en zittingen kan beschadigen.

Toepasselijke sectoren en redenen

Opmerking bij de selectie: Koolstofstaal is sterk en kosteneffectief, maar is niet de beste keuze voor zeer corrosieve media. Voor corrosieve chemicaliën of maritieme omgevingen moeten roestvrijstalen of speciale materiaalopties worden overwogen.
