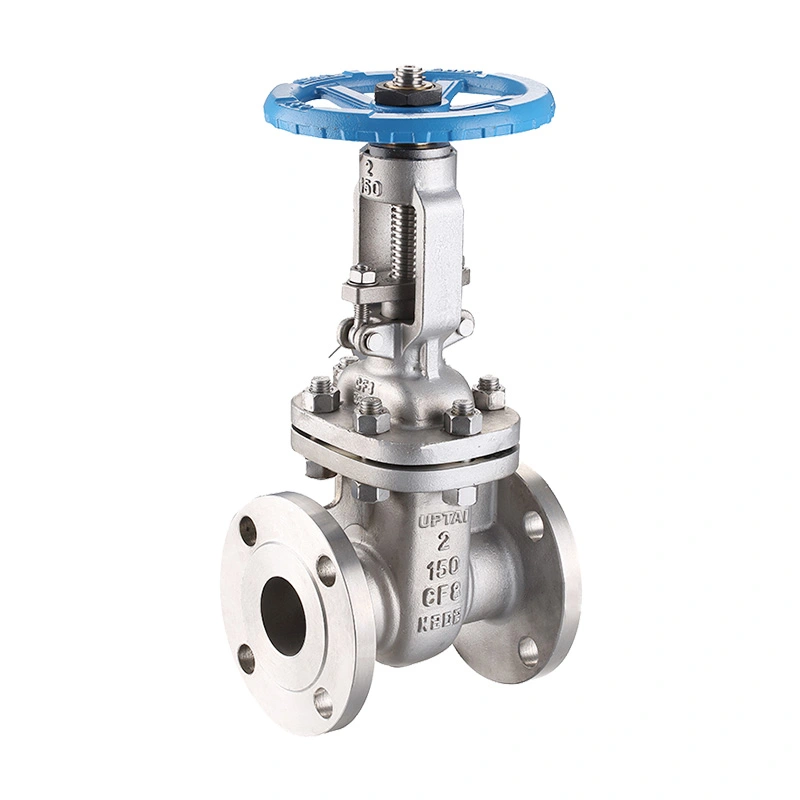

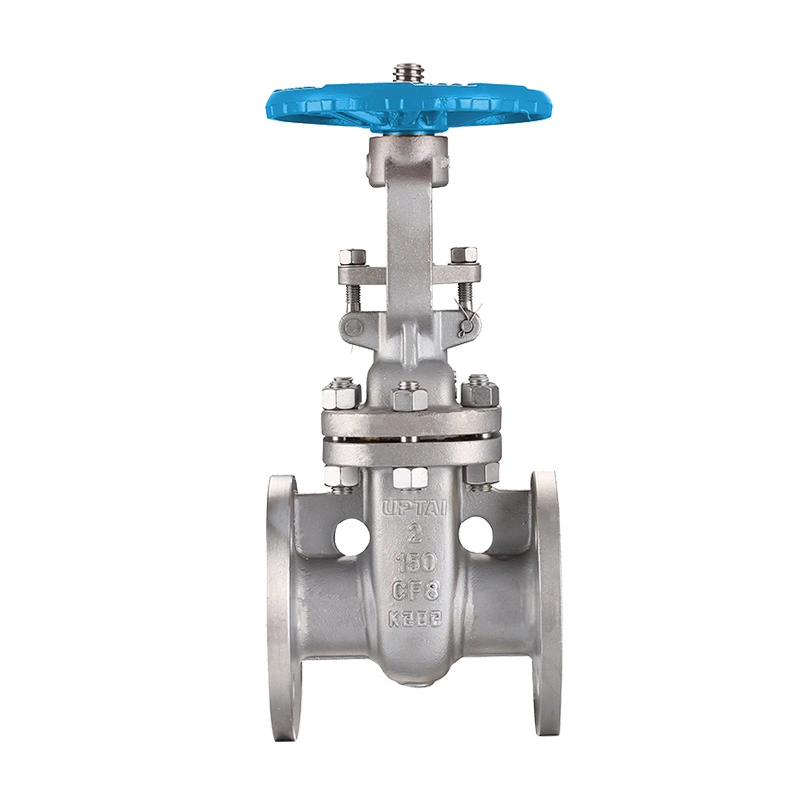

ANSI 150LB roestvrijstalen schuifafsluiter

De ANSI 150LB roestvrijstalen schuifafsluiter is geconfigureerd voor pijpleidingisolatie waarbij een stromingspad met volledige doorlaat en een roestvrijstalen kleplichaam vereist zijn. De poort beweegt verticaal om de doorgang te openen of te sluiten, waardoor deze klep geschikt is voor toepassingen die normaal gesproken een volledig open of volledig gesloten bediening vereisen in plaats van continu smoren. De vermelde configuratie omvat NPS 2" tot 48" en maakt gebruik van handwiel- of tandwielbediening afhankelijk van de klepgrootte.

Shangtai produceert industriële kleppen in Wenzhou, Zhejiang, China. De productie van kleppen omvat materiaalvoorbereiding, machinale bewerking, assemblage van componenten, druktesten, inspectie, markering en uiteindelijke verpakking. De productconfiguratie kan worden bevestigd op basis van de pijpleidinggrootte, drukklasse, bedrijfsmedium, temperatuur, materiaalvereisten, aansluitstandaard en toepasselijke projectspecificaties.

Belangrijkste afmetingen

Constructie en werkingsprincipe van schuifafsluiters

De klep maakt gebruik van een sluitelement van het schuiftype dat loodrecht op de stroomrichting van de pijpleiding beweegt. Wanneer de poort volledig omhoog staat, wordt de stroomdoorgang geopend; wanneer de poort wordt neergelaten, is de doorgang gesloten. Deze straight-through-opstelling wordt gewoonlijk gekozen voor pijpleidingisolatie waarbij een laag drukverlies in de volledig open positie belangrijk is.

Schuifafsluiters zijn over het algemeen bedoeld voor isolatie in plaats van voor routinematig smoren. Door de klep volledig open of volledig gesloten te houden, wordt onnodige slijtage aan de poort en de zittingoppervlakken verminderd. Als debietregeling vereist is, moeten het kleptype en de bedrijfsomstandigheden afzonderlijk worden geëvalueerd.

Roestvrijstalen behuizing en schijf

De vermelde behuizings- en schijfmaterialen zijn ASTM A351 CF8 / CF8M. Deze roestvast staalsoorten kunnen worden geselecteerd voor industriële toepassingen waarbij corrosiebestendigheid en materiaalcompatibiliteit belangrijke overwegingen zijn. Het daadwerkelijke materiaal moet worden afgestemd op het procesmedium, de temperatuur, de druk en de projectspecificatie.

F304 / F316 stuurpen

De stuurpen is gespecificeerd als ASTM A182 F304 / F316. De spindel brengt de bedieningskracht over van het handwiel of de tandwielaandrijving naar de poort. De keuze van het spindelmateriaal moet samen met het kleplichaam, de schijf, de zitting, de pakking en het procesmedium worden overwogen.

Stellite-configuratie met 6 stoelen

De vermelde stoelconfiguratie omvat ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 hard-facing wordt gebruikt op toepasselijke zitoppervlakken waar slijtvastheid en herhaald zitcontact vereist zijn. De exacte zittingopstelling moet worden bevestigd op basis van de klepmaat en de bestelde configuratie.

Klasse 150 druk- en flensaansluiting

De Klasse 150-aanduiding identificeert de klepdrukklasse onder het toepasselijke ASME-druk-temperatuurclassificatiesysteem. Het mag niet worden geïnterpreteerd als een vaste werkdruk van 150 PSI. De vermelde maximale werkdruk is 285 PSI, terwijl de toegestane druk voor een specifieke klep afhangt van het materiaal, de maat, de temperatuur en de toepasselijke druk-temperatuurclassificatie.

De klep maakt gebruik van RF-compatibele flenseinden. Voor NPS 2" tot 24" is de vermelde aansluitstandaard ASME B16.5, terwijl NPS 26" en hoger gespecificeerd zijn met ASME B16.47 Serie A. De afmetingen van de pijpleidingflens, drukklasse, pakkingkeuze, boutopstelling en oppervlakteconditie moeten vóór installatie worden gecontroleerd.

Klepbediening en maatkeuze

De bedieningsmethode verandert afhankelijk van de klepgrootte. De vermelde configuratie maakt gebruik van een handwiel voor kleppen van 2" tot en met 16" en een tandwielbediening voor 18" en grotere maten. Grotere kleppen vereisen over het algemeen een groter bedieningskoppel, waardoor een tandwielmechanisme geschikt is voor handmatige bediening van pijpleidingkleppen met een grotere diameter.

Handwielbediening

Handwielbediening biedt directe lokale bediening voor de gespecificeerde klepgroottes van 2" tot en met 16". De operator moet het handwiel draaien in overeenstemming met de openings- en sluitingsrichting van de klep en mag geen overmatige externe kracht gebruiken om abnormale weerstand te overwinnen.

Tandwieloperator

Kleppen vanaf 18" en groter zijn voorzien van tandwielaandrijvingen. De versnellingsbak biedt mechanisch voordeel voor het openen en sluiten van grotere kleppen en kan nuttig zijn wanneer directe handwielbediening een overmatige bedieningskracht zou vereisen.

NACE-serviceoverwegingen

De vermelde configuratie verwijst naar NACE MR0175 / ISO 15156. Deze normen houden verband met materiaalvereisten voor apparatuur die wordt blootgesteld aan specifieke omgevingen die waterstofsulfide bevatten bij de olie- en gasproductie. De toepasbaarheid van de NACE moet worden bevestigd aan de hand van de daadwerkelijke gebruiksomgeving, materiaalvereisten, druk, temperatuur en projectspecificatie, in plaats van uitsluitend op basis van het klepmodel te veronderstellen.

Voor zure toepassingen kunnen materiaalkeuze en hardheidseisen belangrijk zijn. De volledige klepconfiguratie, inclusief drukhoudende materialen, trim, zittingen, stuurpen en andere bevochtigde componenten, moet daarom worden beoordeeld aan de hand van de toepasselijke projectvereisten voordat u bestelt.

Toepasselijke industrieën

Olie- en gassystemen

Gebruikt voor pijpleidingisolatie in upstream-, midstream-, raffinage- en petrochemische toepassingen waarbij de geselecteerde roestvrijstalen materialen en drukklasse compatibel zijn met de gebruiksomstandigheden.

Chemische verwerking

Geschikt voor isolatie van compatibele chemische en procesvloeistoffen. De keuze van het lichaam, de schijf, de stuurpen, de zitting en andere materialen moet worden gecontroleerd aan de hand van de chemische samenstelling, concentratie, bedrijfstemperatuur en druk.

Water en afvalwater

Van toepassing op geselecteerde waterdistributie-, behandelings-, nuts- en proceswaterleidingen waar een geflensde isolatieklep vereist is.

Stroom- en nutssystemen

Kan worden gebruikt voor isolatie in pijpleidingen van industriële nutsvoorzieningen, energiegerelateerde systemen, HVAC-diensten en andere compatibele vloeistoftoepassingen binnen de gespecificeerde druk- en temperatuurlimieten.

Selectieoverwegingen

Pijpleidinggrootte:Bevestig de nominale leidingmaat en de vereiste klepmaat voordat u bestelt. Kleppen met een grote diameter moeten ook worden gecontroleerd op beschikbare installatie- en bedieningsruimte.

Drukklasse: Confirm that Class 150 and the listed maximum working pressure are suitable for the actual pipeline pressure at the operating temperature.

Gemiddelde compatibiliteit:Controleer de compatibiliteit van het roestvrijstalen lichaam, de schijf, de steel, de zitting, de pakking en andere bevochtigde materialen met het procesmedium.

Verbindingsstandaard:Controleer de flensstandaard, RF-bekleding, boutgatopstelling, pakkingtype en face-to-face-vereisten aan de hand van de pijpleidingtekeningen.

Bedrijfsmethode:Controleer of handwiel- of tandwielbediening vereist is, afhankelijk van de klepgrootte, installatiepositie, beschikbare bedieningsruimte en het vereiste bedieningskoppel.

Vereisten voor zure service:Als de klep bedoeld is voor zuur gas of andere H₂S-bevattende service, verstrek de toepasselijke NACE- of projectspecificatie voor materiaal- en productiebevestiging.

Installatie en onderhoud

Inspecteer vóór installatie de klep, flensvlakken, afdichtingsoppervlakken en beschermkappen op transportschade. De pijpleiding moet goed uitgelijnd zijn, zodat externe pijpbelastingen niet onnodig worden overgedragen

Veelgestelde vragen

Vraag 1: Waarin verschilt een schuifafsluiter van een kogelkraan bij pijpleidingisolatie?

Een schuifafsluiter maakt gebruik van een lineair bewegende poort om de pijpleiding te openen of te sluiten, terwijl een kogelkraan een roterende kogel gebruikt. Schuifafsluiters worden gewoonlijk geselecteerd voor grotere pijpleidingisolatie waarbij een recht doorstroompad en een relatief lage stromingsweerstand in de volledig open positie vereist zijn.

Vraag 2: Wat moet worden gecontroleerd als de schuifafsluiter moeilijk te bedienen is?

Controleer of de leiding goed is uitgelijnd, of de spindel en het bedieningsmechanisme schoon zijn en zoals voorgeschreven zijn gesmeerd en of overmatige druk of afzettingen de beweging van de poort beïnvloeden. Als er abnormale weerstand blijft bestaan, moet de klep worden geïsoleerd en geïnspecteerd in plaats van geforceerd te worden met extra externe hefboomwerking.

Vraag 3: Hoe moet een roestvrijstalen schuifafsluiter vóór installatie worden bewaard?

De klep moet op een schone en droge plaats worden opgeslagen, waarbij de flensbeschermers op hun plaats moeten worden gehouden. Vermijd blootstelling aan corrosieve stoffen, overmatig vocht, schokken en vervuiling van de interne afdichtingsoppervlakken. Grote kleppen moeten ook op passende wijze worden ondersteund tijdens opslag en hantering.

Vraag 4: Wat kan lekkage veroorzaken nadat een schuifafsluiter is geïnstalleerd?

Mogelijke oorzaken zijn onder meer beschadigde afdichtingsoppervlakken, ongeschikte installatie van pakkingen, vreemd materiaal in de klep, onjuiste sluiting of problemen met de uitlijning van de pijpleiding. De werkelijke oorzaak moet worden vastgesteld door middel van inspectie en druktesten nadat het systeem veilig is geïsoleerd.

Vraag 5: Kan een ANSI 150LB roestvrijstalen schuifafsluiter worden geleverd volgens een pijpleidingtekening?

Ja. Klepgrootte, face-to-face afmetingen, flensopstelling, bedrijfspositie, materiaalconfiguratie en andere aansluitvereisten kunnen vóór productie worden beoordeeld aan de hand van een pijpleidingtekening. Dit is vooral handig bij vervangingskleppen en projecten met vaste inbouwmaten.

Vraag 6: Kan de klep worden gebruikt als vervanging voor een bestaande schuifafsluiter?

Ja, op voorwaarde dat de vervangende klep overeenkomt met de vereiste maat, drukklasse, inbouwmaat, flensaansluiting, materiaalspecificatie, bedieningsmethode en installatieruimte. Bestaande kleptekeningen, naamplaatjeinformatie of maatgegevens kunnen worden gebruikt voor configuratiebevestiging.

Vraag 7: Hoe kan de levensduur van de klep worden gehandhaafd?

Bedien de klep binnen de gespecificeerde druk- en temperatuurlimieten, vermijd onnodige herhaalde cycli, houd de spindel en het bedieningsmechanisme in goede staat en inspecteer de klep periodiek volgens het onderhoudsschema van de pijpleiding. Elke abnormale lekkage of bedrijfsweerstand moet onmiddellijk worden onderzocht.

Vraag 8: Welke technische informatie moet worden bevestigd voordat u bestelt?

Belangrijke informatie omvat nominale maat, drukklasse, eindverbinding, face-to-face afmeting, behuizings- en bekledingsmaterialen, stoelconfiguratie, bedieningsmethode, servicemedium, druk, temperatuur, toepasselijke normen en eventuele speciale inspectie- of documentatievereisten.
