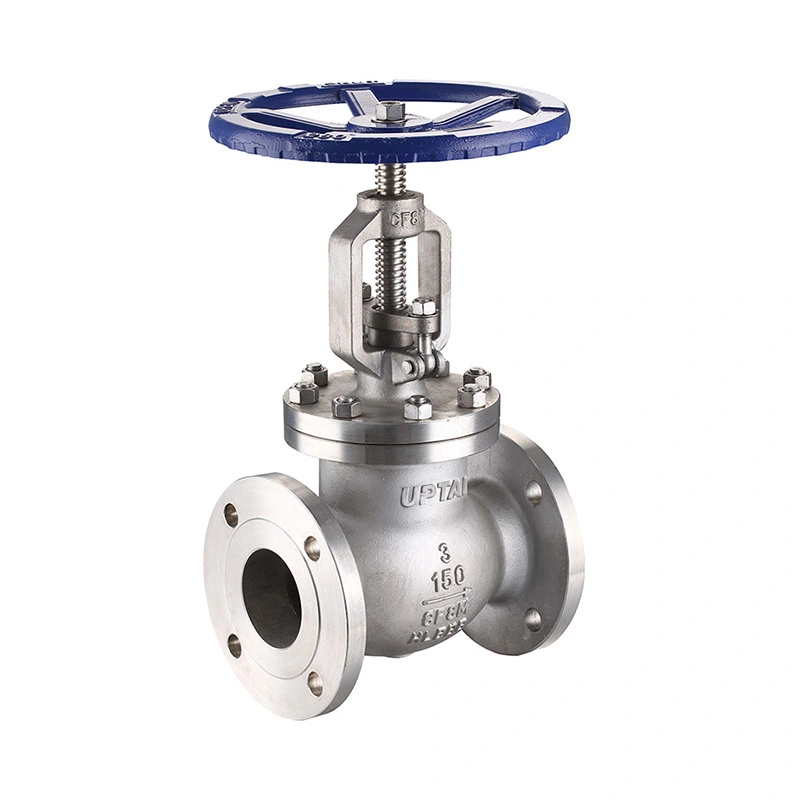

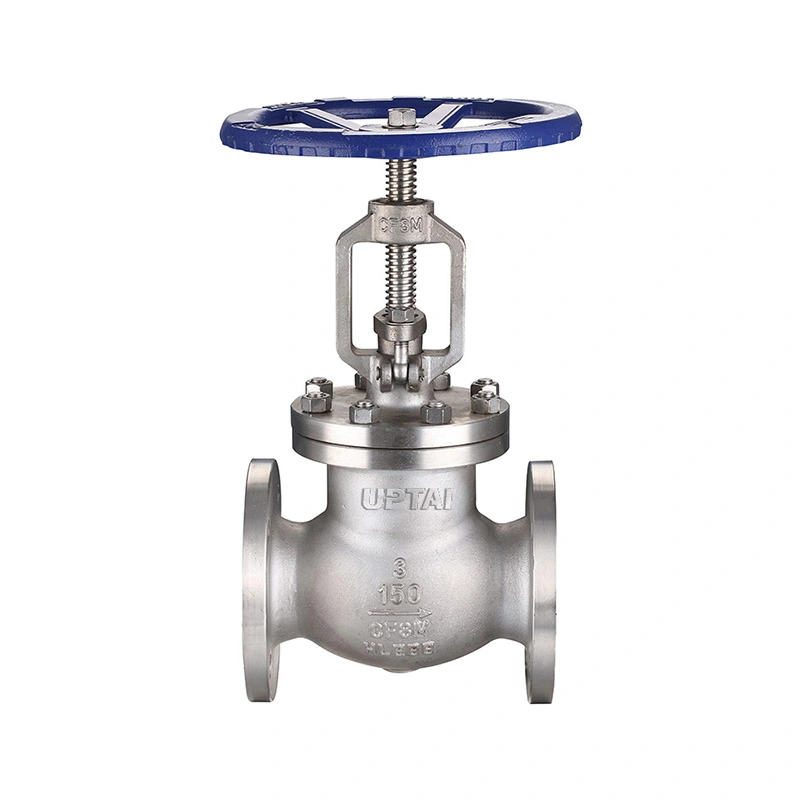

Klasse 150 gesmeed roestvrijstalen flensbolklep

De klasse 150 gesmede roestvrijstalen flensbolklep is een gesmede roestvrijstalen bolklep voor industriële leidingen en procesapparatuur. Het maakt gebruik van een lineair bewegende schijf voor afsluiting en stroomregeling, met RF-compatibele flensuiteinden en handwielbediening. De klep is verkrijgbaar in de maten 1/2" tot 2" met de materiaalopties F304 en F316.

De gesmede materialen van lichaam, schijf, stuurpen en zitting kunnen worden geselecteerd op basis van het werkmedium, de druk en de temperatuur. De klepspecificatie omvat ook NACE MR0175 / ISO 15156-vereisten voor toepasselijke serviceomstandigheden.

Belangrijkste afmetingen

Bouw- en servicevoorwaarden

Het kleplichaam is gemaakt van ASTM A182 F304 of F316 gesmeed roestvrij staal. De schijf beweegt langs de klepas en sluit tegen de zitting. Door aan het handwiel te draaien verandert de schijfpositie, waardoor de klep kan worden gebruikt voor afsluiting of gecontroleerde stroomaanpassing.

De schijf is verkrijgbaar in ASTM A182 F304 of ASTM A182 F316 met een STL#6-optie zoals vermeld in de specificatie. De stuurpen en zitting zijn verkrijgbaar in F304 of F316. Bij de materiaalkeuze moet rekening worden gehouden met de procesvloeistof, de concentratie, de bedrijfstemperatuur en de corrosieomstandigheden.

De klep heeft de classificatie CL150 met een vermelde maximale werkdruk van 285 PSI. Het opgegeven temperatuurbereik is -29℃ + 425℃. De feitelijk toegestane druk moet worden vergeleken met de toepasselijke druk-temperatuurclassificatie bij de bedrijfstemperatuur.

Flensverbinding en toepassingen

De klasse 150 gesmeed roestvrijstalen flensbolklep maakt gebruik van RF-compatibele flensuiteinden met ASME B16.5 gespecificeerd voor de verbindingsnorm. Dankzij de flensverbinding kan de klep met bouten aan een bijpassende pijpleidingflens worden bevestigd en worden verwijderd wanneer inspectie of onderhoud nodig is.

Controleer vóór installatie de flensmaat, drukklasse, pakking, bouten en inbouwafmetingen. De pijpleiding moet correct worden uitgelijnd om overmatige mechanische belasting op de klepaansluiting te voorkomen.

De klep kan worden gebruikt in de olie- en gassector, petrochemie, chemische verwerking, industriële nutsvoorzieningen en andere leidingsystemen waarbij een roestvrijstalen constructie en handmatige stroomregeling vereist zijn. Geschikte media zijn onder meer water, stoom, lucht, olie en compatibele procesvloeistoffen binnen de gespecificeerde druk-, temperatuur- en materiaallimieten.

Globe-kleppen hebben normaal gesproken een hogere drukval dan gewone isolatiekleppen vanwege het interne stroompad. Wanneer de klep wordt gebruikt voor continue debietregeling, moet bij het dimensioneren rekening worden gehouden met het vereiste debiet, de drukval en de bedrijfsfrequentie.

Selectie, testen en veelgestelde vragen

Geef bij het bestellen de klepgrootte, drukklasse, flensstandaard, medium, werkdruk, temperatuur, huis- en trimmaterialen, hoeveelheid en eventuele speciale inspectie- of documentatievereisten op. Voor vervangingstoepassingen kunnen bestaande kleptekeningen, naamplaatinformatie of face-to-face-afmetingen worden gebruikt voor configuratiebevestiging.

De specificatie vermeldt API 602 voor ontwerp en productie, ASME B16.10 voor face-to-face afmetingen, ASME B16.34 voor druk-temperatuurwaarden en API 598 voor testen en inspectie. Inspectie kan bestaan ​​uit materiaalverificatie, dimensionale controles, testen van de behuizing, testen op lekkage van de stoelen en een definitieve bedrijfsinspectie volgens de toepasselijke eisen.

Shangtai produceert industriële kleppen in Wenzhou, Zhejiang, China. De productie omvat bewerking, assemblage, testen en inspectie, waarbij productdocumentatie beschikbaar is volgens de ordervereisten.

1. Waar wordt een gesmede roestvrijstalen klepklep voor gebruikt?

Voor de handmatige afsluiting en debietregeling wordt een gesmeed roestvrijstalen klepafsluiter gebruikt. Door de lineaire beweging van de schijf kan de opening worden aangepast aan de vereiste stromingsomstandigheden.

2. Wat is het verschil tussen een klepafsluiter en een schuifafsluiter?

Een klepafsluiter maakt gebruik van een schijf die naar de zitting toe beweegt en is geschikt voor zowel afsluiting als debietregeling. Een schuifafsluiter maakt gebruik van een poort die verticaal beweegt en wordt over het algemeen gebruikt voor isolatiediensten wanneer deze volledig open of volledig gesloten is.

3. Kunnen F304- en F316-materialen worden geselecteerd?

Ja. De specificatie vermeldt ASTM A182 F304- en F316-opties voor het lichaam, de stuurpen en het zadel. Het juiste materiaal moet worden geselecteerd op basis van het medium, de temperatuur en de corrosieomstandigheden.

4. Welke informatie is nodig voor de klepselectie?

Belangrijke informatie omvat klepgrootte, drukklasse, flensnorm, medium, werkdruk, temperatuur, materiaalvereisten en eventuele NACE- of inspectievereisten. Er kunnen ook bestaande tekeningen worden verstrekt ter bevestiging van een vervangende klep.

5. Kunnen er andere materialen geleverd worden?

Ja. Andere materialen zijn op aanvraag leverbaar. De vereiste materiaalcombinatie moet worden bevestigd op basis van het servicemedium, de bedrijfsomstandigheden en de toepasselijke projectspecificaties.

6. Wat is de functie van de flensverbinding?

Dankzij de flensverbinding kan de klep met bouten aan bijpassende pijpleidingflenzen worden bevestigd. Het maakt het ook mogelijk de klep uit de pijpleiding te verwijderen voor inspectie of onderhoud zonder de pijp door te snijden.

7. Wat is een klasse 150 gesmeed roestvrijstalen flensbolklep?

Het combineert een gesmeed roestvrijstalen kleplichaam met klasse 150 flensuiteinden en een klepschijfmechanisme. Het is bedoeld voor compatibele industriële vloeistoffen binnen de gespecificeerde druk-, temperatuur- en materiaallimieten.
