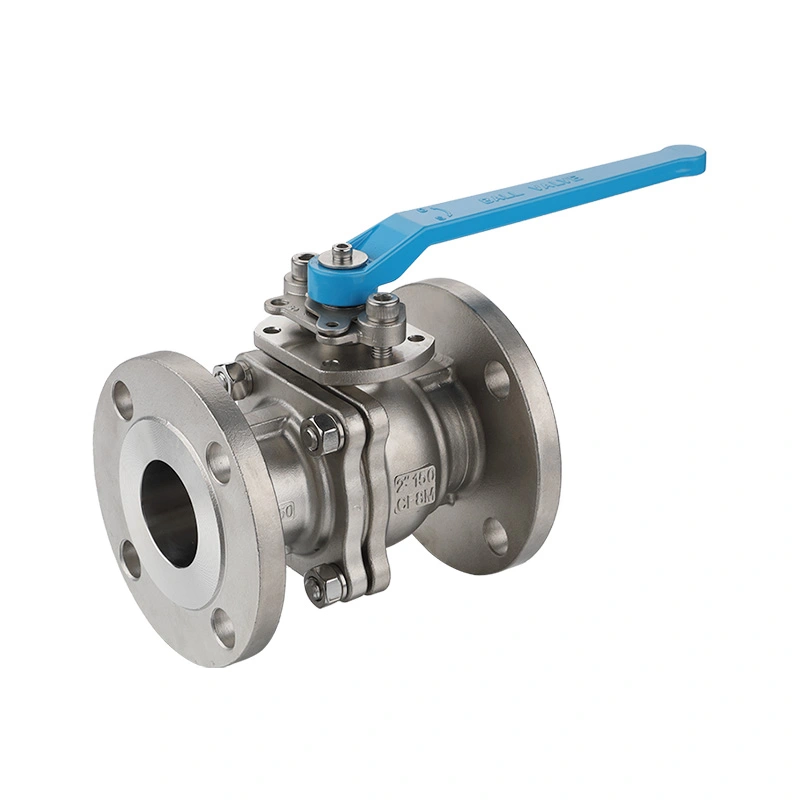

ANSI 150LB roestvrijstalen flenskogelkraan

Een ANSI 150LB RVS flenskogelkraan is een RVS kogelkraan met geflensde eindaansluitingen, ontworpen voor leidingsystemen die gebruik maken van de ASME Klasse 150 drukklasse. Het maakt gebruik van een kwartslag roterende kogel om de stroom compatibele vloeistoffen te starten of te stoppen en wordt vaak gebruikt voor aan/uit-isolatie in industriële leidingsystemen.

ANSI 150LB verwijst naar de ASME Klasse 150 drukklasse. De feitelijk toegestane werkdruk is afhankelijk van de klepgrootte, het materiaal, de bedrijfstemperatuur en de toepasselijke druk-temperatuurclassificatie. De roestvrijstalen constructie zorgt voor een corrosiebestendig kleplichaam en kan, afhankelijk van de toepassing, worden gespecificeerd met materialen zoals roestvrij staal 304 of 316.

Dankzij de flensverbinding kan de klep rechtstreeks op passende pijpleidingflenzen worden vastgeschroefd, waardoor een praktische aansluitmethode voor industriële leidingsystemen ontstaat en toekomstige inspectie of onderhoud wordt vergemakkelijkt. Het kogelklepmechanisme zorgt voor een snelle kwartslagbediening voor het openen en sluiten van de pijpleiding.

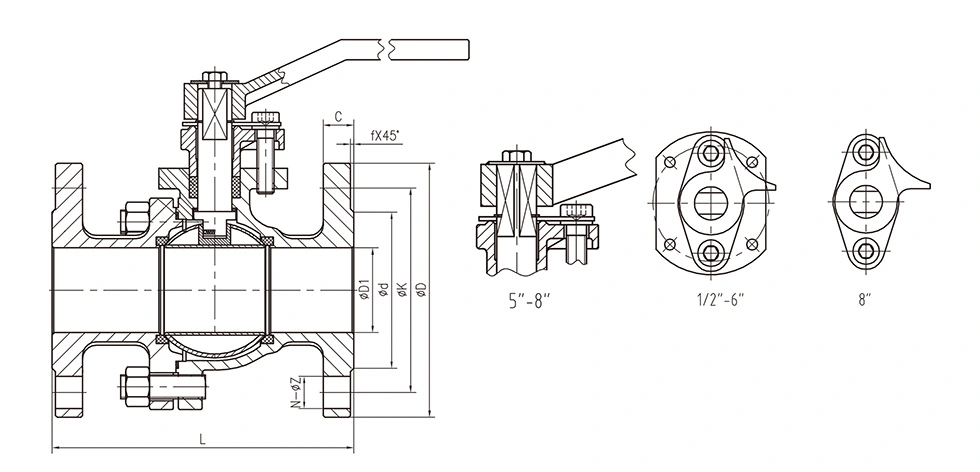

Belangrijkste afmetingen

Algemene afmetingen:

Industriële toepassingen

Onze ANSI 150LB roestvrijstalen flenskogelklep maakt gebruik van een uniek drietraps spindelafdichtingssysteem, geoptimaliseerd voor hoogcyclische werking, drukschommelingen en werkomstandigheden in gasvormige media. Het levert stabiliteit zonder lekkage en uitstekende antivermoeidheidsprestaties voor diverse industriële vloeistofsystemen:

Petroleum- en chemische industrie

Geschikt voor procespijpleidingen, zijleidingen en lichte brandstofgastransmissie. De meertraps spindelafdichting betrouwbaar voorkomt lekkage van brandbare en explosieve media onder wisselende druk.

Speciale gassystemen

Ideaal voor hogedruklussen van stikstof, zuurstof, waterstof en perslucht, die veel worden gebruikt in lasersnijgas levering, benzinestation en frequente start-stop-gasleidingen.

Energie- en thermische techniek

Van toepassing op nutsleidingen en hulpvloeistofleidingen. Het is bestand tegen veroudering van afdichtingen veroorzaakt door afwisselend temperatuur en druk, waardoor een stabiele werking op lange termijn wordt gegarandeerd.

Farmaceutische en fijnchemische industrie

Biedt een goede isolatie voor corrosieve en zuivere procesvloeistoffen. Het bidirectionele afdichtingsontwerp vermijdt medium lekkage en externe besmetting, voldoen aan hoge veiligheids- en sanitaire normen.

Algemene industriële en hydraulische systemen

Perfect voor druktestbanken en geautomatiseerde vloeistofapparatuur. Uitstekende anti-vermoeidheidsprestaties passen zich aan frequente schakel- en polsdruk-werkscenario's.

Waarom kiezen voor Shanghai?

Exclusief 3-traps stemafdichtingssysteem

Uitgerust met piramidale zelfspannende primaire afdichting, Viton O-ring secundaire afdichting en Belleville veerbelaste V-ring tertiaire afdichting. De zelfversterkende afdichtingsprestaties compenseren slijtage en thermische vervorming, waardoor spindel wordt geëlimineerd lekkage tijdens langdurig gebruik met hoge cycli.

Tweerichtingsbeschermingsstructuur

Het verbeterde afdichtingssysteem voorkomt interne mediumlekkage en blokkeert externe stof, vocht en onzuiverheden de klep binnendringt, waardoor de levensduur effectief wordt verlengd en de onderhoudskosten worden verlaagd.

Gestandaardiseerde Amerikaanse standaardproductie

Gefabriceerd en getest volgens API 608 / ISO 17292, ASME B16.34 en API 598. Voldoet aan ASME B16.5 (flens) en ASME B16.10 (face-to-face) standaarden, die volledige compatibiliteit met wereldwijde industriële projecten garanderen.

Anti-vermoeidheid en veilige structuur

Het versterkte kleplichaam is bestand tegen pulsdruk en zware drukschokken zonder vervorming. Ingebouwde anti-uitbarsting De stamstructuur elimineert veiligheidsrisico's over overdruk.

Statisch geleidend antistatisch ontwerp

Wordt geleverd met een professionele antistatische structuur die continu statische elektriciteit geleidt die wordt gegenereerd door wrijving tussen het medium en de interne delen. Het vermijdt statische accumulatie en vonkrisico's, waardoor een veilige werking wordt gegarandeerd pijpleidingen voor brandbare, explosieve en gasvormige media, die voldoen aan de industriële veiligheidsspecificaties.

Weinig onderhoud en kosteneffectief

Optimized for frequent switching scenarios with superior anti-fatigue performance. Het vermindert de uitvaltijd van apparatuur en vervangingsfrequentie, waardoor de bedrijfskosten op de lange termijn worden verlaagd in vergelijking met gewone kleppen met enkele afdichting.

Exclusieve serviceondersteuning

Ondersteuning van laseraangepast logo en verpakkingsontwerp

Bied OEM/ODM-diensten

Volledig geïnspecteerd voordat het de fabriek verlaat, met bijgevoegd kwaliteitsinspectierapport

Optionele aanvullende diensten zoals aanvaringsbescherming en met zeevracht versterkte verpakkingen

Veelgestelde vragen

1. Wat betekent ANSI 150LB voor een RVS flenskogelkraan?

ANSI 150LB verwijst naar de ASME Klasse 150-drukklasse die wordt gebruikt voor de klep en de flensaansluiting ervan. De feitelijk toegestane werkdruk is afhankelijk van de klepgrootte, het materiaal, de bedrijfstemperatuur en de toepasselijke druk-temperatuurclassificatie.

2. Welke flensnormen zijn er voor deze kogelkraan?

Flensnormen kunnen worden geselecteerd op basis van het pijpleidingsysteem en de projectvereisten. Veel voorkomende configuraties kunnen ASME B16.5-flenzen omvatten, terwijl andere flensstandaarden in aanmerking kunnen komen voor specifieke toepassingen.

3. Welke roestvrijstalen materialen kunnen voor de klep worden gebruikt?

Veelgebruikte lichaamsmaterialen zijn onder meer roestvrij staal 304 en 316, waarbij de specifieke kwaliteit wordt geselecteerd op basis van het werkmedium, de temperatuur, de druk en de corrosieomstandigheden. Andere materiaalcombinaties zijn op aanvraag mogelijk.

4. Welke media kan een ANSI 150LB roestvrijstalen kogelkraan met flens verwerken?

De klep kan worden gebruikt voor water, olie, gas en andere compatibele industriële vloeistoffen. Het kleplichaam, de kogel, de zitting en de afdichtingsmaterialen moeten worden geselecteerd op basis van de chemische compatibiliteit, druk en temperatuur van het eigenlijke medium.

5. Is deze flenskogelkraan geschikt voor gebruik bij hoge temperaturen?

Het toepasselijke temperatuurbereik is afhankelijk van de klepmaterialen, het zittingmateriaal en de druk-temperatuurclassificatie. De werkelijke bedrijfstemperatuur moet worden bevestigd bij het selecteren van de klep om ervoor te zorgen dat de configuratie geschikt is voor de beoogde gebruiksomstandigheden.

6. Kan de klep geleverd worden met een pneumatische of elektrische aandrijving?

Ja. De flenskogelkraan kan worden geconfigureerd voor handmatige, pneumatische of elektrische bediening, afhankelijk van de klepgrootte, het vereiste bedieningskoppel en het besturingssysteem. De actuator moet goed zijn afgestemd op de klep en de werkelijke bedrijfsomstandigheden.

7. Welke informatie is nodig om de juiste flenskogelkraan te selecteren?

De belangrijkste selectie-informatie omvat nominale klepgrootte, drukklasse, flensstandaard, werkmedium, bedrijfsdruk, temperatuur, vereist materiaal en bedieningsmethode. Pijpleidingtekeningen of toepassingsdetails kunnen ook helpen bij het bepalen van de juiste configuratie.

8. Kan de roestvrijstalen flenskogelkraan op maat worden gemaakt?

Ja. Materiaalkwaliteiten, flensspecificaties, zitting- en afdichtingsmaterialen, klepbediening en andere configuratiedetails kunnen worden geselecteerd op basis van projectvereisten. Tekeningen of technische specificaties kunnen vóór productie worden bekeken.
