ANSI klasse 150 geflensde kogelkraan met ISO 5211 basis voor actuator

Voor geautomatiseerde pijpleidingisolatie moet de klepconfiguratie overeenkomen met de leidingstandaard, drukklasse, aansluitafmetingen en actuatorinterface. De ANSI klasse 150 geflensde kogelkraan met ISO 5211 basis voor actuator combineert een klasse 150 flensverbinding met een ISO 5211 montage-interface, waardoor de klep kan worden geconfigureerd voor handmatige bediening of gedeeltelijke pneumatische en elektrische bediening. De daadwerkelijke combinatie van klep en actuator moet worden geselecteerd op basis van het vereiste koppel, de bedrijfsomstandigheden en de pijpleidingconfiguratie.

Shangtai produceert industriële kogelkranen in Wenzhou, Zhejiang, China. De productie omvat machinale bewerking, assemblage en druktesten, waarbij de materiaal- en maatvereisten worden gecontroleerd volgens de toepasselijke productspecificaties. Als een specifieke klepconfiguratie vereist is, kunnen tekeningen, materiaalvereisten en actuatorinformatie worden bekeken.

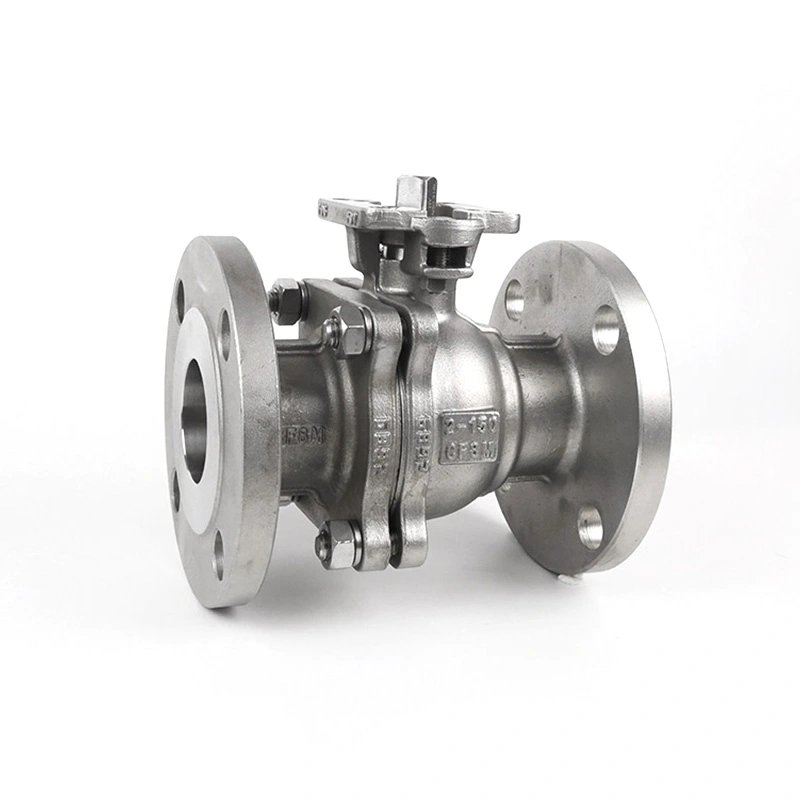

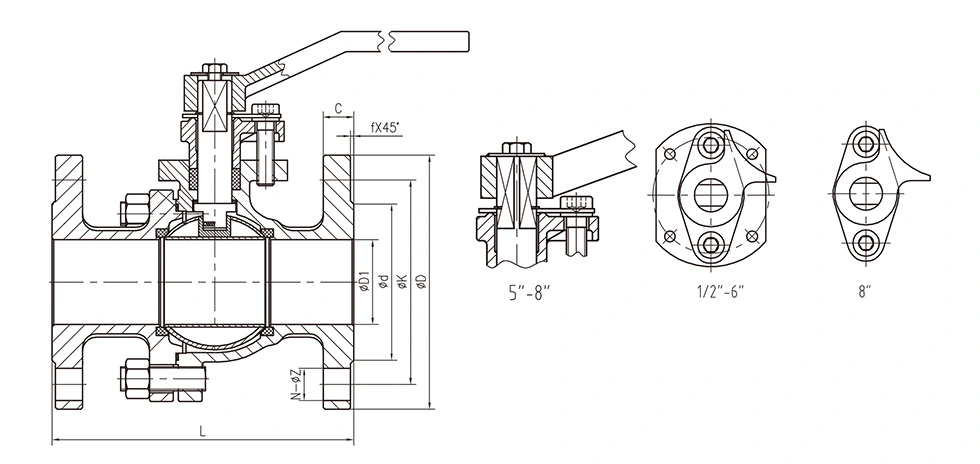

Belangrijkste afmetingen

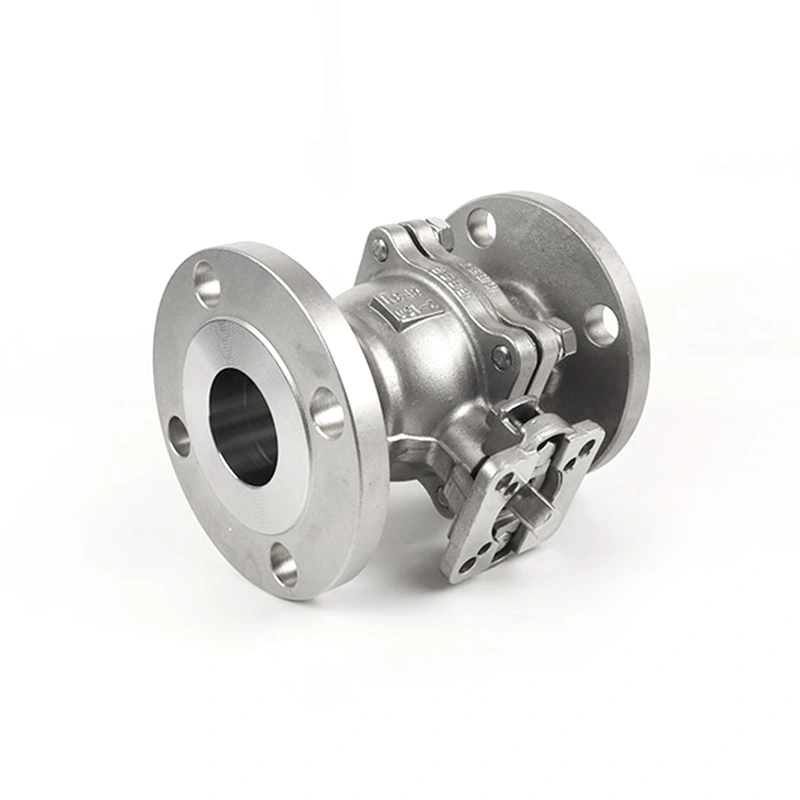

Klepconstructie en actuatorinterface

De klep maakt gebruik van een geflensd lichaam voor aansluiting op compatibele RF-pijpleidingflenzen. Het 316 roestvrijstalen huis, de F316-kogel en de F316-steel, vermeld in de hoofdspecificatie, vormen de primaire materiaalconfiguratie, terwijl de RPTFE-zitting bedoeld is voor toepassingen waarbij het zittingmateriaal compatibel is met het bedrijfsmedium en de temperatuur.

De ISO 5211 montagebasis biedt een gestandaardiseerde interface voor het bevestigen van compatibele zwenkactuators of een tussenmontage. ISO 5211 specificeert de afmetingen van de bevestigingsflens van de actuator en de afmetingen van de aandrijfcomponenten, dus de interface van de actuator moet worden afgestemd op de montagemaat van de klep en het vereiste bedieningskoppel, in plaats van alleen op klepgrootte te worden geselecteerd.

Voor geautomatiseerd onderhoud moeten vóór de montage het klepkoppel, het vermogen van de actuator, de montage-interface, de draairichting en de beschikbare stroom- of luchttoevoer worden bevestigd. Afhankelijk van het automatiseringssysteem kunnen eindschakelaars, magneetkleppen, klepstandstellers en andere besturingsaccessoires worden geselecteerd.

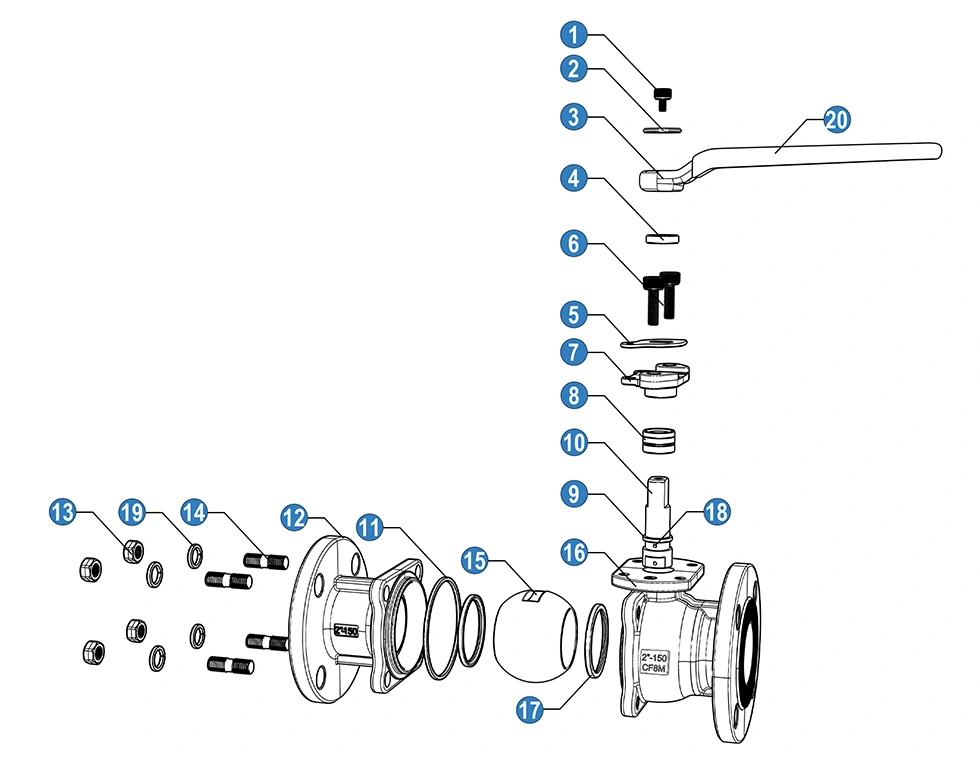

Materiaalen en componentconfiguratie

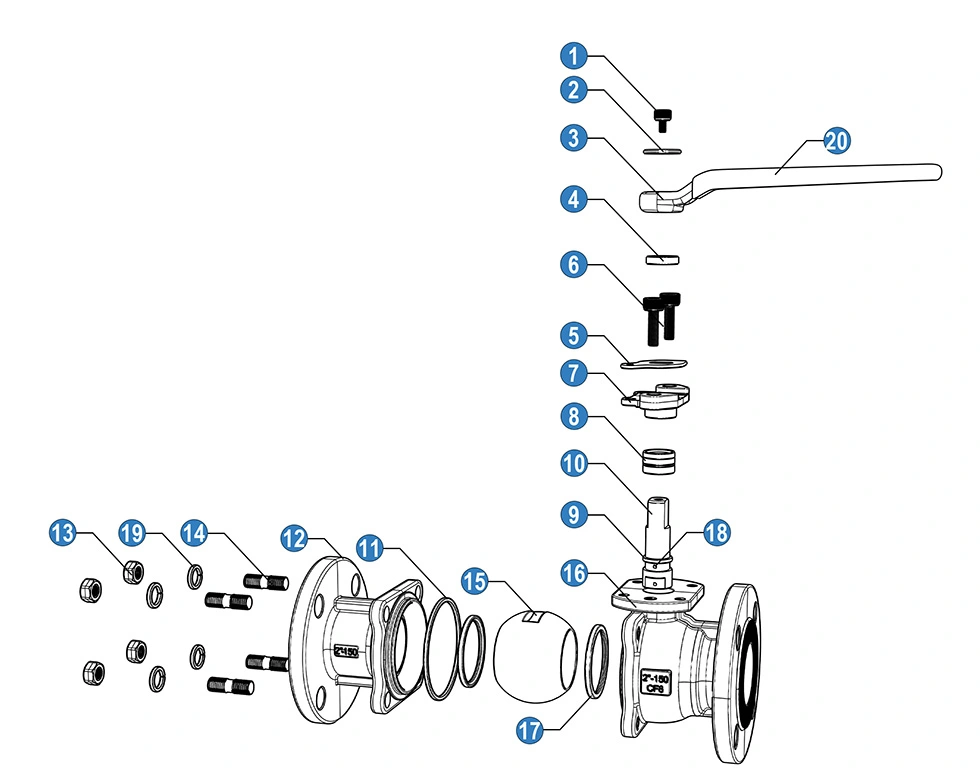

De bovenstaande componentenlijst vertegenwoordigt één materiaalconfiguratie. De productspecificatie voorziet ook in een 316 roestvrijstalen configuratie, waardoor de bevochtigde componenten kunnen worden geselecteerd op basis van de vereiste corrosieweerstand en gebruiksomstandigheden. De materiaalkeuze moet worden bevestigd aan de hand van de daadwerkelijke aankoopspecificatie en vereisten voor vloeistofcompatibiliteit.

Algemene afmetingen:

Belangrijkste kenmerken

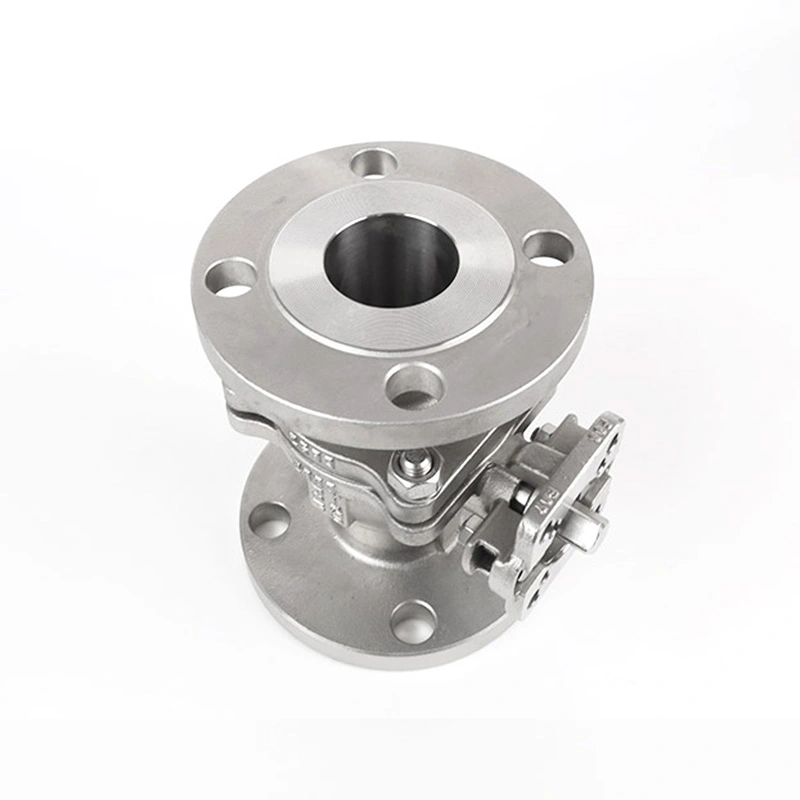

Klasse 150 geflensde pijpleidingverbinding

De RF-flenseindconfiguratie biedt een boutverbinding tussen de klep en de pijpleiding. Flensgrootte, boutgatopstelling, type bekleding en bijbehorende afmetingen moeten vóór installatie worden afgestemd op de bijpassende pijpleidingflens. ASME B16.5 omvat pijpflenzen en flensfittingen in NPS 1/2 tot en met NPS 24 en omvat klasse 150 flensafmetingen en druk-temperatuurvereisten.

ISO 5211 Actuatormontage

De actuatormontage-interface is bedoeld voor zwenkautomatisering. ISO 5211 definieert de afmetingen van de bevestigingsinterfaces en de afmetingen van de aandrijfcomponenten die worden gebruikt om compatibele actuatoren op industriële kleppen aan te sluiten. Daarom moeten de montagegrootte en het vermogen van de aandrijving samen met het bedieningskoppel van de klep worden gecontroleerd.

Roestvrijstalen drukgrenscomponenten

De hoofdspecificatie maakt gebruik van ASTM A351 CF8M (316) voor het lichaam, ASTM A182 F316 voor de kogel en stuurpen, en RPTFE voor de zitting. Deze materiaalcombinatie kan worden overwogen voor water, olie, gas en andere compatibele media waarbij de geselecteerde materialen voldoen aan de vereiste chemische en temperatuuromstandigheden.

Bediening met kwartslag aan/uit

De kogelkraan maakt gebruik van een kwartslagmechanisme om tussen de open en gesloten posities te bewegen. Het is in de eerste plaats bedoeld voor isolatieservice en niet voor continue beperking. Als debietregeling vereist is, moeten vóór de keuze de geschiktheid van de klep, zitting en bedrijfsomstandigheden worden beoordeeld.

Antistatische constructie

De materiaallijsten bevatten een antistatisch apparaat voor de klepconfiguratie. Wanneer antistatische prestaties vereist zijn voor de toepassing, moeten de volledige klepspecificatie en toepasselijke testvereisten worden bevestigd in de orderdocumentatie.

Typische toepassingen

Waterbehandeling:Geschikt voor isolatie van compatibele waterleidingen, procesapparatuur en behandelingsskids waarbij een flensverbinding vereist is.

Olie- en gassystemen:Van toepassing op compatibele olie- en gaspijpleidingen en apparatuur wanneer de klepmaterialen, drukklasse en afdichtingsconfiguratie voldoen aan de servicevereisten.

Chemische verwerking:Kan worden gebruikt voor de isolatie van procesvloeistoffen wanneer de materialen van het lichaam, de kogel, de steel, de zitting en de pakking chemisch compatibel zijn met het medium.

Industriële procesapparatuur:Dankzij de montage-interface voor de actuator kan de klep worden ingebouwd in geautomatiseerde skids, spruitstukken en apparatuur waarvoor open/dicht-bediening op afstand vereist is.

Algemene pijpleidingisolatie:Geschikt voor industriële leidingsystemen die een klasse 150 geflensde kogelkraan en handmatige of automatische afsluiting vereisen.

Actuatorselectie

De selectie van de actuator moet gebaseerd zijn op het vereiste bedieningskoppel van de klep en niet alleen op de nominale leidingmaat. De klepgrootte, het materiaal van de zitting, het drukverschil, het medium, de temperatuur en de bedrijfsfrequentie kunnen allemaal van invloed zijn op de koppelvereiste.

Controleer voor pneumatische bediening de beschikbare luchtdruk, het uitgangskoppel van de actuator, de foutpositie en de besturingsaccessoires. Controleer bij elektrische bediening het vereiste koppel, de voeding, de bedrijfscyclus en de feedbackvereisten. De ISO 5211-montageinterface moet ook overeenkomen met de geselecteerde actuator- en koppelingsopstelling.

Selectie- en installatieoverwegingen

Controleer voordat u bestelt de nominale maat, drukklasse klasse 150, flensafmetingen, RF-bekleding, werkdruk, temperatuur, medium en vereiste behuizings- en bekledingsmaterialen. Geef voor geautomatiseerde kleppen het actuatortype, het vereiste koppel, de montage-interface en de besturingsvereisten op.

Inspecteer vóór installatie de flensvlakken en klepuiteinden op schade of vervuiling. Lijn de tegenflenzen correct uit en draai de bouten gelijkmatig aan met behulp van een geschikte pakking en de toepasselijke installatieprocedure. Zorg ervoor dat u de pijpleiding niet door het kleplichaam in uitlijning forceert.

Controleer na installatie van de actuator de draairichting en de open/dicht-limieten voordat u de klep in gebruik neemt. Zware aandrijvingen of tandwielkasten moeten waar nodig voldoende worden ondersteund, zodat er geen overmatige externe belastingen worden overgebracht op de montage-interface van de klep.

Voorzorgsmaatregelen voor gebruik

Bedien de klep binnen de gespecificeerde druk- en temperatuurgrenzen. De 285PSI-waarde in de producttabel mag niet worden beschouwd als een universeel toegestane druk voor elke maat en temperatuur; de toepasselijke druk-temperatuurclassificatie moet worden bevestigd voor de daadwerkelijke configuratie.

Spoel de pijpleiding vóór inbedrijfstelling om de kans te verkleinen dat vuil de klep binnendringt en de zitting of afdichtingsoppervlakken beschadigt.

Gebruik de kogelkraan niet voor continue smoring, tenzij de toepassing technisch is beoordeeld op de geselecteerde zitting en bedrijfsomstandigheden.

Isoleer vóór het onderhoud de pijpleiding, maak deze drukloos en controleer of de klep veilig kan worden onderhouden. Voor geautomatiseerde kleppen: ontkoppel of isoleer de voeding van de actuator of de besturingsbron, zoals vereist door de toepasselijke onderhoudsprocedure.

Kwaliteitsinspectie en documentatie

Productie-inspectie kan materiaalverificatie, dimensionale inspectie, carrosseriemontage en druktesten omvatten volgens de toepasselijke product- en ordervereisten. API 598 wordt gebruikt voor klepinspectie en testvereisten, terwijl ASME B16.34 betrekking heeft op relevante klepontwerp-, druk-temperatuur- en maatvereisten.

Voor projecten die traceerbaarheid vereisen, moeten de materiaalkwaliteit, klepspecificatie, testvereisten en actuatorconfiguratie vóór productie worden bevestigd. Shangtai kan technische tekeningen en toepassingsinformatie bekijken wanneer een project een specifieke klep- en automatiseringsconfiguratie vereist.
