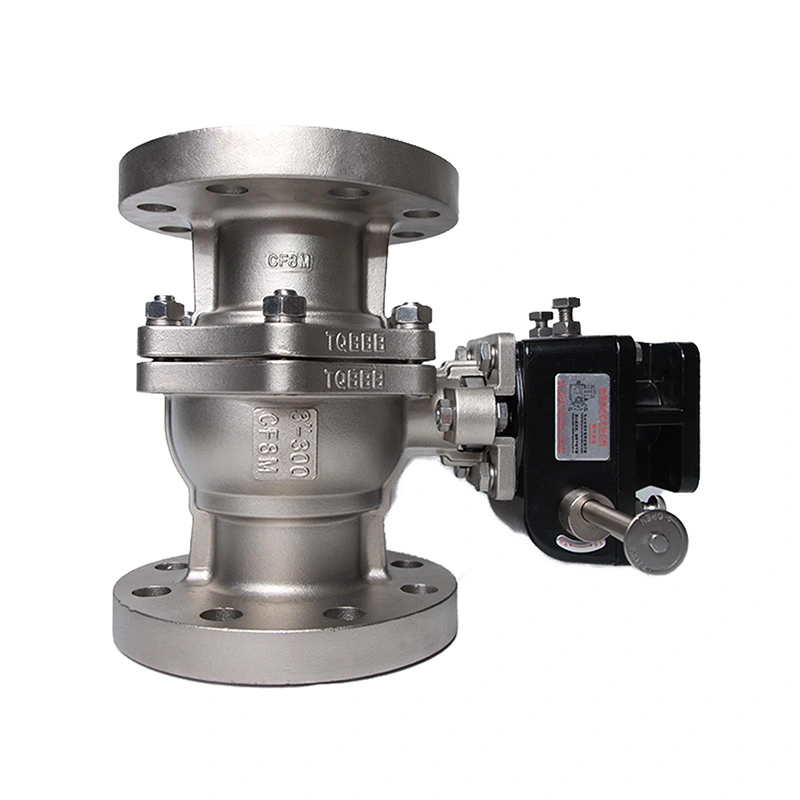

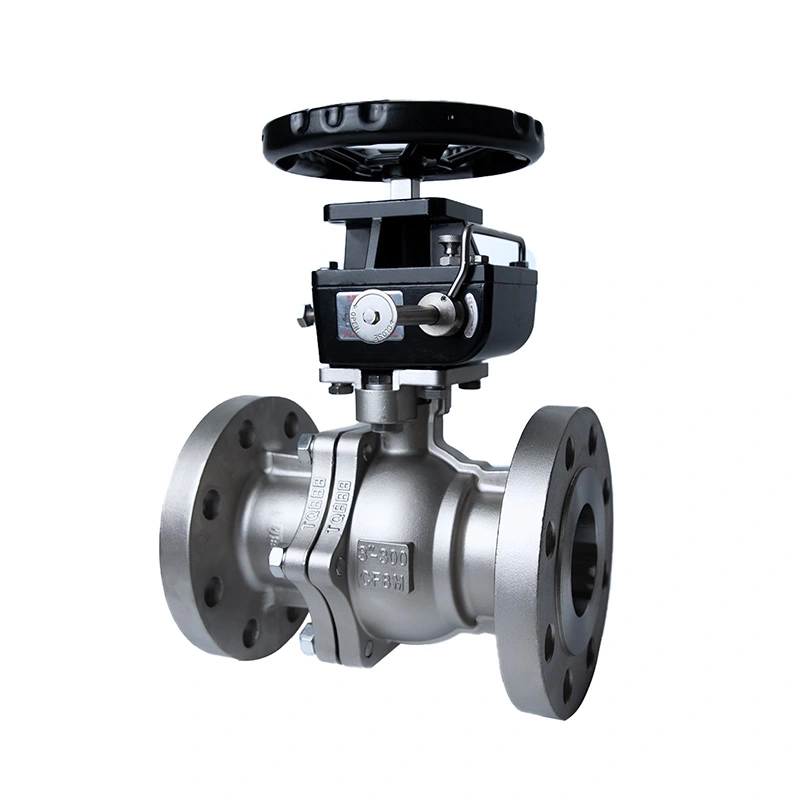

ANSI 300LB flenskogelkraan met ISO 5211 basis voor actuator

De ANSI 300LB flenskogelklep met ISO 5211 basis voor actuator is geconfigureerd voor industriële pijpleidingisolatie waarbij een klasse 300 flensklep en actuatorklare werking vereist zijn. De roestvrijstalen drukgrens en interne componenten zijn gespecificeerd voor het vermelde druk- en temperatuurbereik, terwijl de klepconfiguratie kan worden gecombineerd met handmatige, pneumatische of elektrische bediening, afhankelijk van de toepassing.

Shangtai produceert industriële kogelkranen in Wenzhou, Zhejiang, China, waarbij bewerking, assemblage, druktesten, inspectie en eindvoorbereiding worden uitgevoerd volgens de toepasselijke productvereisten. Voor projectorders kunnen klepafmetingen, materiaalconfiguraties, actuatorvereisten, tekeningen en technische documentatie vóór productie worden bevestigd.

Belangrijkste afmetingen

Klepconstructie en materiaalkeuze

De klep maakt gebruik van een roestvrijstalen behuizing met ASTM A351 CF8M (316) constructie, terwijl de kogel en steel zijn gespecificeerd als ASTM A182 F316. Deze materialen zorgen voor een consistente roestvrijstalen configuratie voor de drukgrens en de belangrijkste bevochtigde componenten. De RPTFE-zitting, bestaande uit PTFE met 15% vulstof, wordt geselecteerd voor het aangegeven werkingsbereik en moet vóór de bestelling worden bevestigd aan de hand van het werkelijke procesmedium en de werkelijke temperatuur.

Roestvrij stalen behuizing

Het ASTM A351 CF8M (316) lichaam vormt de belangrijkste drukhoudende structuur van de klep. Een roestvrijstalen constructie kan worden overwogen voor industriële media waarbij materiaalcompatibiliteit en corrosieweerstand belangrijke selectiefactoren zijn.

316 Kogel en stuurpen

De kogel en steel zijn gemaakt van ASTM A182 F316-materiaal volgens de vermelde configuratie. De kogel zorgt voor het kwartslagstroomregelelement, terwijl de steel het bedieningskoppel van de hendel of actuator naar de kogel overbrengt.

RPTFE-stoel

De RPTFE-zitting zorgt voor de afdichting rond de bal. De keuze van de zitting moet worden gecontroleerd aan de hand van het medium, de bedrijfstemperatuur, de druk en de vereiste bedrijfsomstandigheden, omdat de compatibiliteit van klepzittingen kan variëren tussen verschillende procesvloeistoffen.

Klasse 300 geflensde kogelkraanconfiguratie

De klasse 300-configuratie is bedoeld voor leidingsystemen die een hogere drukklasse vereisen dan klasse 150. De vermelde maximale druk is 740PSI, maar de toegestane werkdruk mag niet alleen op basis van de nominale klasse worden bepaald. Het werkelijke drukvermogen is afhankelijk van de klepgrootte, het materiaal, de temperatuur en de toepasselijke druk-temperatuurclassificatie.

De RF-flensuiteinden bieden een boutverbinding met bijpassende pijpleidingflenzen. Tijdens de selectie moeten de nominale leidingmaat, flensafmetingen, drukklasse, bekledingstype, pakkingopstelling, boutspecificatie en beschikbare installatieruimte allemaal worden vergeleken met het leidingsysteem.

ISO 5211 Actuatormontage

De ANSI 300LB flenskogelkraan met ISO 5211-basis voor actuator kan worden geconfigureerd voor automatische werking via de ISO 5211-montageinterface. De actuator moet worden geselecteerd op basis van het bedieningskoppel van de klep en de werkelijke bedrijfsomstandigheden, en niet alleen op basis van de klepgrootte.

Voor automatische aan/uit-regeling kunnen pneumatische en elektrische actuatoren worden overwogen. Afhankelijk van het besturingssysteem kunnen aanvullende componenten zoals magneetkleppen, eindschakelaars, positieterugmelders of klepstandstellers nodig zijn. De beschikbare montage-interface, het koppel van de aandrijving, de rotatiehoek, de stroom- of luchttoevoer en het stuursignaal moeten vóór montage worden bevestigd.

Handmatige bediening

Handmatige bediening kan worden gebruikt als de klep lokaal wordt bediend en automatische bediening niet vereist is. De bedieningsmethode moet worden geselecteerd op basis van klepgrootte, installatiepositie, bedrijfsfrequentie en vereist bedrijfskoppel.

Pneumatische bediening

Pneumatische bediening is geschikt voor systemen waar perslucht beschikbaar is en een snelle kwartslagbediening vereist is. Het aandrijfkoppel moet voldoende rekening houden met de bedrijfsomstandigheden van de klep en de wrijving van de zitting.

Elektrische bediening

Elektrische bediening kan worden gebruikt wanneer de klep moet worden geïntegreerd in een elektrisch besturingssysteem. Spanning, inschakelduur, koppel, slaglimieten, feedbackvereisten en omgevingsomstandigheden moeten worden bevestigd tijdens de selectie van de actuator.

Productieproces

1. Technische bevestiging

Vóór de productie worden de vereiste klepgrootte, klasse 300-classificatie, behuizings- en trimmaterialen, werkmedium, temperatuur, zittingconfiguratie, aansluitafmetingen, bedieningsmethode en actuatorvereisten beoordeeld. Wanneer de afsluiter deel uitmaakt van een groter leiding- of automatiseringsproject kunnen tekeningen en technische specificaties worden gecontroleerd.

2. Materiaalvoorbereiding en inspectie

Inkomende materialen en ingekochte onderdelen worden gecontroleerd volgens de geldende productie- en keuringseisen. Materiaalidentificatie, afmetingen, oppervlakteconditie en ondersteunende materiaaldocumentatie kunnen worden beoordeeld voor bestellingen die traceerbaarheid vereisen.

3. CNC-bewerking

CNC-bewerking wordt gebruikt voor klephuisinterfaces, flensoppervlakken, kogel- en steelcomponenten, afdichtingsgebieden, boutgaten en andere precisiekenmerken. Maatvoering is belangrijk voor het behouden van de juiste uitlijning tussen het kleplichaam, de pijpleidingaansluiting en de bedieningscomponenten.

4. Componentvoorbereiding

Klepkogels, afdichtingsoppervlakken, stelen, zittingen, pakkingen, pakkingen, bevestigingsmiddelen en andere componenten worden vóór montage voorbereid. De vereisten voor oppervlakteafwerking en reiniging zijn afhankelijk van het materiaal en de beoogde toepassing.

5. Assemblage en inspectie tijdens het proces

Interne componenten worden geassembleerd volgens de opgegeven configuratie. Controles kunnen bestaan ​​uit de uitlijning van de spindel, beweging van de kogel, installatie van afdichtingscomponenten, flensafmetingen, behuizingsmontage en afmetingen van de montage-interface van de actuator.

6. Druk- en functionele testen

Afgewerkte kleppen worden onderworpen aan toepasselijke schaaldruk- en zittinglekkagetests. Bedrijfsfunctie, koppelgerelateerde omstandigheden, uiterlijk, markering en andere gespecificeerde inspectie-items worden ook gecontroleerd voordat ze worden vrijgegeven.

7. Eindinspectie en verpakking

De eindinspectie omvat productidentificatie, vereiste documenten, staat van de klep, beschermhoezen, accessoires en verpakking. Flensvlakken en andere blootgestelde verbindingsoppervlakken moeten tijdens transport worden beschermd om het risico op schade door hantering te verminderen.

Typische toepassingen

Waterbehandeling en nutsleidingen

Wordt gebruikt voor isolatie in waterbehandelingsapparatuur, nutsleidingen, pompsystemen en aanverwante industriële watertoepassingen wanneer de geselecteerde materialen compatibel zijn met het servicemedium.

Olie- en gassystemen

Van toepassing op pijpleidingisolatie en apparatuurverbindingen in olie- en gassystemen waarbij de drukklasse, materiaalspecificatie, stoelconfiguratie en toepasselijke normen voldoen aan de projectvereisten.

Chemische verwerking

Kan worden gespecificeerd voor compatibele chemische procesmedia. Bij de materiaalkeuze moet rekening worden gehouden met de chemische samenstelling, concentratie, temperatuur, druk en mogelijke effecten op het lichaam, de bal, de steel en de zitting.

Stroom- en industriële processystemen

De flensaansluiting en klasse 300-configuratie maken deze klep geschikt voor geselecteerde industriële proces-, nuts- en energiesysteemleidingen waarbij geschroefde pijpleidingverbindingen en kwartslagisolatie vereist zijn.

Selectie- en installatieoverwegingen

Het selecteren van de klep moet beginnen met de feitelijke bedrijfsomstandigheden en niet alleen met de nominale leidingmaat. De volgende informatie moet worden bevestigd voordat u bestelt:

Medium:Identificeer de vloeistof en controleer de compatibiliteit ervan met de materialen van het huis, de kogel, de stuurpen, de zitting, de pakking en de pakking.

Druk en temperatuur:Controleer de normale en maximale werkdruk, het temperatuurbereik, drukschommelingen en toepasselijke druk-temperatuurwaarden.

Flensaansluiting:Zorg ervoor dat de klepflensgrootte, klasse 300-classificatie, RF-bekleding, boutgatopstelling, pakkingtype en pijpleidingflensafmetingen overeenkomen.

Stroom- en poortconfiguratie:Bevestig of een constructie met volledige of beperkte poort vereist is op basis van de stroomcapaciteit, drukval en leidingvereisten.

Aandrijving:Geef voor geautomatiseerde kleppen het vereiste bedrijfskoppel, actuatortype, stroom- of luchttoevoer, stuursignaal en feedbackvereisten op.

Installatie:Pijpleidingflenzen moeten correct worden uitgelijnd voordat ze worden vastgeschroefd. De klep mag niet in positie worden geforceerd om een ​​verkeerde uitlijning van de leiding te compenseren, en de klep moet tijdens bedrijf binnen de gespecificeerde druk- en temperatuurlimieten blijven.

Testen en documentatie

Klepinspectie kan bestaan ​​uit het testen van de schaaldruk, het testen van zitting op lekkage, dimensionale inspectie, werkingscontroles, visuele inspectie en markeringsverificatie volgens de toepasselijke ordervereisten. API 598 is gespecificeerd voor het testen en inspecteren van deze klep.

Technische documentatie kan worden verstrekt op basis van de productconfiguratie en projectvereisten. Beschikbare documenten kunnen bestaan ​​uit productgegevensbladen, maattekeningen, materiaalinformatie, inspectiegegevens en toepasselijke testdocumentatie.

Veelgestelde vragen

Vraag 1: Waar wordt een ANSI 300LB flenskogelkraan met ISO 5211-basis voor actuator voor gebruikt?

De ANSI 300LB flenskogelkraan met ISO 5211-basis voor actuator wordt gebruikt voor industriële pijpleidingisolatie en geautomatiseerde aan/uit-vloeistofregeling. Het is geschikt voor compatibele water-, olie-, gas-, chemische, nuts- en industriële procestoepassingen binnen de gespecificeerde druk-, temperatuur- en materiaallimieten.

Vraag 2: Betekent klasse 300 dat de klep altijd op 300 psi kan werken?

Nee. Klasse 300 is een drukklasse-aanduiding in plaats van een vaste drukwaarde in psi. De toegestane werkdruk varieert afhankelijk van het klepmateriaal, de grootte, de bedrijfstemperatuur en de toepasselijke druk-temperatuurclassificatie.

Vraag 3: Hoe moet de actuator worden geselecteerd?

De actuator moet worden geselecteerd op basis van het vereiste bedieningskoppel van de klep, de serviceomstandigheden, de bedrijfsfrequentie en de besturingsvereisten. Voor pneumatische of elektrische aandrijving moeten vóór de montage ook de montage-interface en de actuatorspecificaties worden gecontroleerd.

Vraag 4: Welk zittingmateriaal wordt bij deze klep geleverd?

De vermelde configuratie gebruikt RPTFE (PTFE+15%fv) als zittingmateriaal. Andere zitting- of afdichtingsconfiguraties kunnen worden overwogen wanneer verschillende media of temperatuuromstandigheden een ander materiaal vereisen.

Vraag 5: Kan de klep worden geleverd met een pneumatische of elektrische actuator?

Ja. De klep kan worden geconfigureerd voor handmatige bediening of worden geleverd met een compatibele pneumatische of elektrische bediening. De selectie van de actuator moet worden bevestigd op basis van de klepgrootte, het bedieningskoppel, de regelmethode en de installatievereisten.

Vraag 6: Welke informatie moet worden verstrekt bij het aanvragen van een offerte?

Nuttige informatie omvat klepgrootte, drukklasse, medium, werkdruk, temperatuur, lichaamsmateriaal, zittingmateriaal, flensvereisten, bedieningsmethode, actuatorspecificaties, hoeveelheid en eventuele vereiste tekeningen of technische normen.

Vraag 7: Kunnen technische tekeningen en materiële documenten worden verstrekt?

Ja. Producttekeningen, maatinformatie, materiaaldetails, inspectiegegevens en andere toepasselijke technische documenten kunnen worden verstrekt op basis van de klepconfiguratie en projectvereisten.
