Driewegkogelkraan L-poort

Deze driewegkogelklep L-poort heeft verlengde stomplasuiteinden voor geïsoleerde pijpleidingen, ondergrondse installaties en leidinglay-outs die extra lasafstand vereisen. De verlengde uiteinden zorgen voor meer werkruimte tijdens het werken bij het lassen van pijpleidingen en helpt de laswarmte weg te houden van de interne componenten van de klep bij een juiste installatie procedures worden gevolgd.

De driedelige behuizing biedt toegang tot interne componenten voor inspectie, vervanging van afdichtingen en onderhoud daarna pijpleiding is geïsoleerd en drukloos gemaakt. Het L-poort stroompad is geschikt voor omleiden of schakelen media tussen verschillende pijpleidingtakken. De klep kan worden gebruikt in de petrochemie, olie en gas, thermische energie en waterbehandelingssystemen, met afdichtingsconfiguraties geselecteerd op basis van het bedrijfsmedium, de druk en temperatuur.

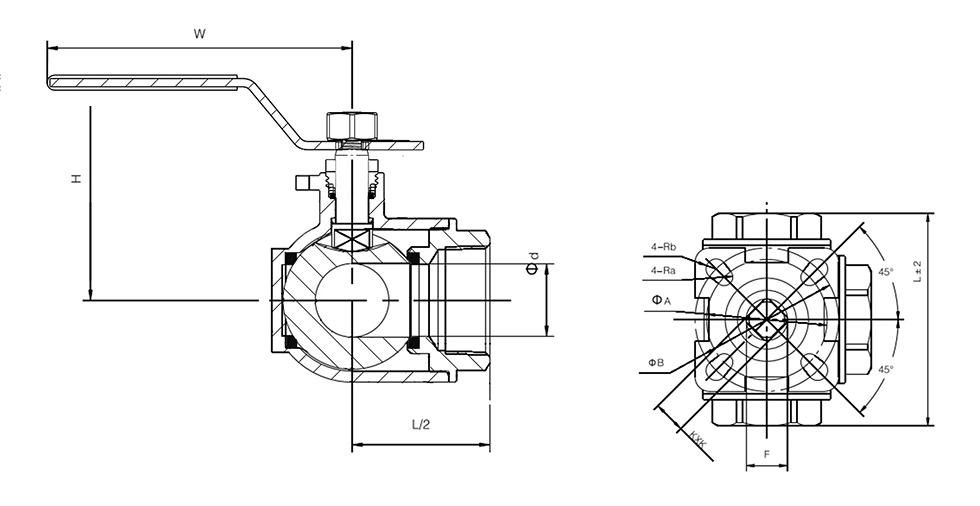

Belangrijkste afmetingen

* N: Draadeinden volgens ANSI B 2.1 NPT
* B: Draadeinden volgens BS21 BSP

Productvoordelen

L-Port-stroompad voor driewegstroomregeling

DeDriewegkogelkraan L-poortgebruikt een L-poort-stroomconfiguratie voor schakelen of omleiden compatibele media tussen aangesloten pijpleidingtakken. Het stroompad moet worden geselecteerd op basis van de vereisten leidingopstelling en bedieningsfunctie, waardoor deze configuratie geschikt is voor toepassingen met directionele toepassingen stroombeheersing is vereist.

Uitgebreid stomplasontwerp

De verlengde stomplaseinden zorgen voor extra lasafstand tussen het kleplichaam en de pijpleiding. Dit De configuratie is nuttig voor geïsoleerde pijpleidingen, ondergrondse installaties en pijpleidingen met extra vrije ruimte nodig rond de klep. De juiste lasprocedures moeten worden gevolgd om de warmte-inbreng te beheersen en de interne componenten van de klep.

Driedelige constructie voor onderhoud

Dankzij het driedelige lichaam kan de klep worden geopend voor inspectie en vervanging van bruikbare interne componenten nadat de pijpleiding is geïsoleerd en drukloos is gemaakt. Deze constructie kan periodiek onderhoud vereenvoudigen inspectie van de kogel, zittingen of afdichtingen is vereist.

Kwaliteitsinspectie

1. Grondstofverificatie

Roestvaststalen materialen kunnen worden gecontroleerd door PMI en gerelateerde materiaalverificatieprocedures volgens de toepasselijke bestelvereisten. Ook voor configuraties kunnen materiaalidentificatie en documentatie worden bijgehouden traceerbaarheid vereisen.

2. Dimensionale inspectie van het lasuiteinde

Verlengde laseinden worden geïnspecteerd op belangrijke afmetingen zoals eindlengte, afschuiningsgeometrie, wanddikte en uitlijning. Deze controles helpen ervoor te zorgen dat de klepafmetingen compatibel zijn met de gespecificeerde pijpleidingaansluiting.

3. Hydrostatische en afdichtingstests

Het testen van kleppen omvat het testen van de hydrostatische schaal en het testen van de afdichtingsprestaties, afhankelijk van de toepasselijke voorschriften keuringseisen. Testomstandigheden en acceptatiecriteria moeten worden bevestigd volgens de klep specificatie en toepasselijke norm.

4. Eindinspectie

Vóór het verpakken wordt de voltooide klep gecontroleerd op uiterlijk, montage van de behuizing, staat van het lasuiteinde en werking functie. Productidentificatie en benodigde documentatie kunnen ook worden gecontroleerd aan de hand van de orderspecificaties.

Verpakking

De kleppen zijn voorbereid voor exporttransport met een beschermende verpakking die geschikt is voor de klepmaat verzendmethode. Golfkartondozen en multiplexdozen kunnen worden gebruikt om het kleplichaam en de verlengde laseinden te beschermen tegen impact-, compressie- en handlingschade. De lasuiteinden zijn afzonderlijk beschermd om schade aan de lasnaden te voorkomen afgeschuind oppervlak tijdens transport.

Veelgestelde vragen

1. Wat is de functie van de L-port-stroomconfiguratie?

De L-poortconfiguratie wordt gebruikt om de stroom tussen aangesloten pijpleidingvertakkingen te schakelen of om te leiden. De daadwerkelijke stroom De opstelling is afhankelijk van de poortconfiguratie en de vereiste leidingindeling, dus de stroomrichting moet hetzelfde zijn bevestigd voordat u bestelt.

2. Kunt u gedetailleerde productparameters verstrekken?

Ja. Producttekeningen, maatinformatie en technische specificaties kunnen worden verstrekt afhankelijk van de klep configuratie- en projectvereisten. Aansluitafmetingen, drukwaarde, temperatuurbereik en materiaal specificaties moeten vóór productie worden bevestigd.

3. Kan de klep worden aangepast aan verschillende gebruiksomstandigheden?

Ja. Materiaalcombinaties, afdichtingscomponenten, uitgebreide afmetingen en andere configuratiedetails kunnen dat zijn afhankelijk van het bedrijfsmedium, de druk, de temperatuur en de installatievereisten. Andere materialen zijn indien van toepassing op aanvraag verkrijgbaar.

4. Welke gegevens moeten worden verstrekt bij het aanvragen van een offerte?

Geef de vereiste klepgrootte, drukwaarde, aansluitnorm, bedrijfstemperatuur, medium en debiet op opstelling en actuatorvereisten als automatisering nodig is. Pijpleidingtekeningen of toepassingsinformatie kunnen ook helpen bij het bevestigen van de juiste configuratie.

5. Kan ik de Shangtai-fabriek bezoeken?

Op afspraak kunnen fabrieksbezoeken aan de productiefaciliteit in Wenzhou worden geregeld. Bezoekers kunnen klep bespreken specificaties, productie-eisen en toepassingsvoorwaarden met het relevante technische of verkoopteam.
