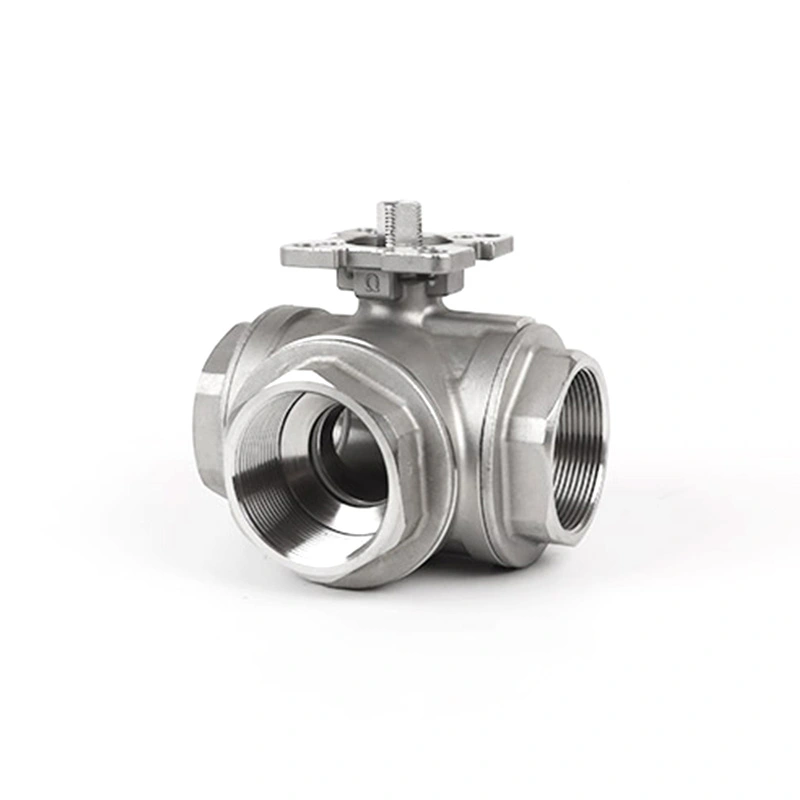

Driewegkogelkraan met ISO 5211 directe montagepad T-poort

De Shangtai driewegkogelkraan met ISO 5211 directe montagepad T-poort is gebouwd voor flexibele stroomregeling in industriële pijpleidingsystemen. Het T-poortontwerp ondersteunt mengen, omleiden en stroomverdeling in meerdere richtingen, terwijl het ISO 5211-montagepad de installatie van de actuator snel en stabiel maakt.

Als bronklepfabrikant in Wenzhou, China, biedt Shangtai concurrerende, fabrieksmatige prijzen, betrouwbare productiecapaciteit en sterke erkenning op de Chinese klepmarkt. Onze fabriek ligt op slechts 10 minuten van de luchthaven, waardoor bezoeken en inspecties gemakkelijk zijn.

Productintroductie

Deze T-poort driewegkogelkraan is geschikt voor toepassingen waarbij één klep meerdere stroomrichtingen moet regelen. Vergeleken met standaard tweewegkleppen helpt het de lay-out van de leidingen te vereenvoudigen, de installatieruimte te verkleinen en de efficiëntie van de systeemcontrole te verbeteren.

Belangrijkste afmetingen

De belangrijkste voordelen zijn onder meer:

T-poortstroomontwerp voor het mengen, omleiden of distribueren van media

ISO 5211 directe montagepad voor pneumatische of elektrische actuatoraansluiting

Er is geen extra beugel nodig, waardoor de installatiehoogte wordt verminderd en de uitlijning van de actuator wordt verbeterd

Precisie-schroefdraaduiteinden voor een soepele montage en veilige buisverbinding

Stabiele afdichtingsprestaties voor betrouwbaar dagelijks gebruik

OEM/ODM-ondersteuning, ondersteund door de matrijsontwikkelingscapaciteit van Shangtai

Productparametertekeningen zijn beschikbaar voor maatbevestiging, projectmatching en technische evaluatie.

Kwaliteitscontroleproces

Shangtai volgt een gestandaardiseerd inspectiesysteem dat IQC, IPQC, FQC en OQC omvat om de kwaliteit van materiaal tot verzending onder controle te houden.

IQC - Inkomende kwaliteitscontrole

Grondstoffen worden vóór productie gecontroleerd. Materiaaltestapparatuur ondersteunt materiaalverificatie ter plaatse.

IPQC - Kwaliteitscontrole tijdens het proces

Tijdens de bewerking en assemblage worden de belangrijkste afmetingen, schroefdraadnauwkeurigheid, oppervlakteafwerking en ISO 5211-padafmetingen geïnspecteerd.

FQC - Laatste kwaliteitscontrole

Afgewerkte kleppen worden getest op uiterlijk, werking, afdichtingsprestaties en drukbetrouwbaarheid volgens de ordervereisten.

OQC - Uitgaande kwaliteitscontrole

Vóór levering worden de verpakking, markeringen, hoeveelheid en documenten gecontroleerd om er zeker van te zijn dat de goederen klaar zijn voor veilige verzending.

Veelgestelde vragen

Vraag 1: Hoe bepaalt een T-poortbal de stroomrichting?

Het stroompad wordt bepaald door de interne poortopstelling en de rotatiepositie van de bal. Vóór de installatie moet de vereiste verbinding tussen de drie pijpleidingpoorten worden bevestigd, zodat de positie van de klephendel of actuator overeenkomt met het beoogde stroompad.

Vraag 2: Kan een T-poortklep worden gebruikt voor zowel mengen als omleiden?

Ja, een T-poortconfiguratie kan worden gebruikt voor verschillende driewegstroomopstellingen. Of het geschikt is voor mengen, omleiden of distribueren hangt af van de poortgeometrie, drukomstandigheden en leidingindeling. Het gewenste stromingspatroon dient bij de bestelling te worden opgegeven.

Vraag 3: Moet de actuator overeenkomen met het klepkoppel?

Ja. De actuator moet onder de werkelijke bedrijfsomstandigheden voldoende koppel voor de klep leveren. Bij het selecteren van een pneumatische of elektrische actuator moet rekening worden gehouden met de klepgrootte, het materiaal van de zitting, de werkdruk, het medium en de werkfrequentie.

Vraag 4: Waar moet rekening mee worden gehouden bij het selecteren van de klepzitting?

Het materiaal van de zitting moet worden gekozen op basis van het werkmedium, de temperatuur, de druk en de vereiste afdichtingsprestaties. Chemische compatibiliteit is vooral belangrijk wanneer de klep wordt gebruikt voor agressieve vloeistoffen of procesvloeistoffen.

Vraag 5: Kan dit type klep worden gebruikt op een skid of spruitstuk?

Ja. Een driewegconfiguratie kan worden gebruikt op processkids, spruitstukken en compacte leidingconstructies waarbij één klep de stroom tussen meerdere aftakkingen moet regelen. Bij het systeemontwerp moet rekening worden gehouden met de beschikbare ruimte, poortoriëntatie en actuatorpositie.

Vraag 6: Wat gebeurt er als de pijpleidingdruk tussen de drie havens verschillend is?

Verschillende drukomstandigheden kunnen de stroomrichting, de stroomsnelheid en de kracht die nodig is om de klep te bedienen beïnvloeden. De klepconfiguratie moet daarom worden geselecteerd op basis van de feitelijke drukomstandigheden bij elke aangesloten poort, en niet alleen op basis van de nominale leidingmaat.

V7: Wat is een driewegkogelkraan met ISO 5211 Direct Mounting Pad T-poort?

A Driewegkogelkraan met ISO 5211 directe montagepad T-poortis een driewegklep die een T-poort kogelconfiguratie combineert met een ISO 5211 actuatormontage-interface. Het is bedoeld voor systemen die een gecontroleerde stroom tussen drie pijpleidingverbindingen vereisen en kan worden geconfigureerd voor handmatige of automatische bediening.
