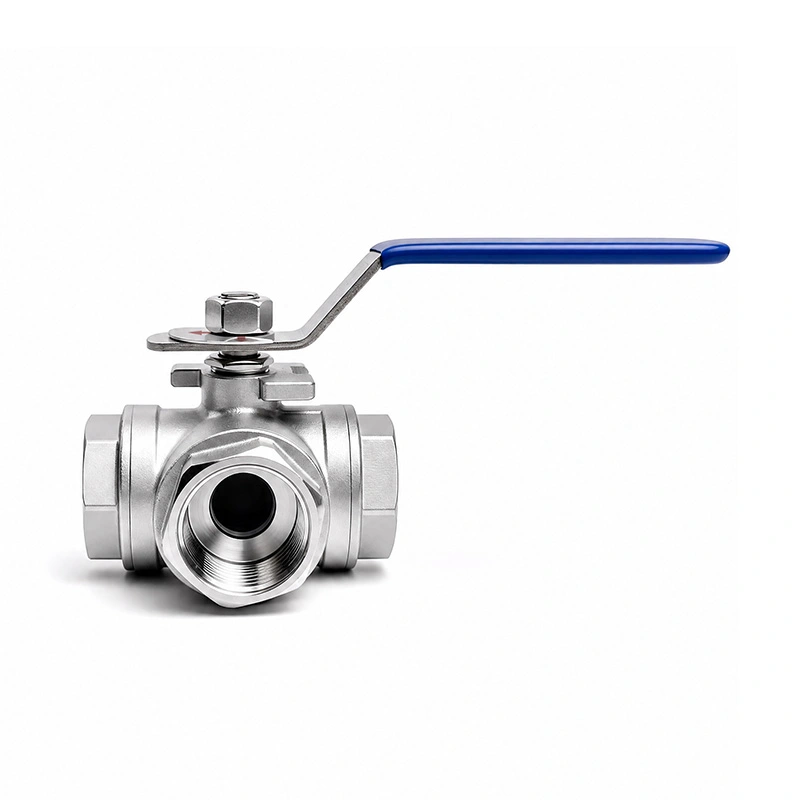

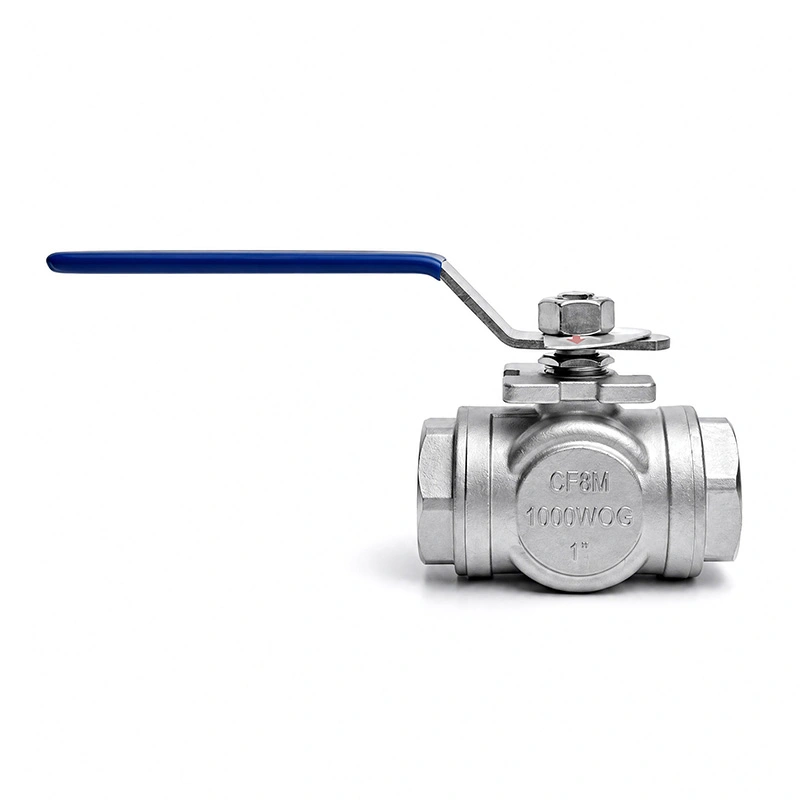

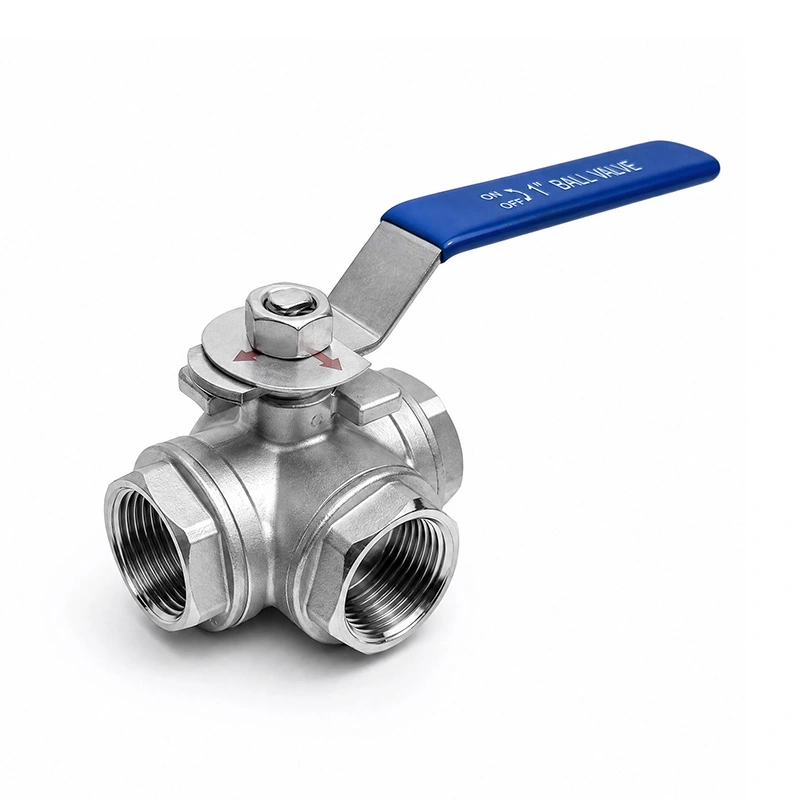

Drieweg kogelkraan T-poort

De driewegkogelkraan T-poort is ontworpen voor leidingsystemen die een flexibele stroomregeling via één compact vereisen klep. De T-vormige stroomdoorgang kan meerdere pijpleidingrichtingen verbinden, waardoor deze geschikt is voor mengen, omleiden, het omzeilen of verspreiden van media.

Vergeleken met het gebruik van verschillende tweewegkleppen, helpt een driewegkogelkraan met T-poort de lay-out van de pijpleiding te vereenvoudigen en te verminderen verbindingspunten en verbetering van de operationele efficiëntie in vloeistofregelsystemen.

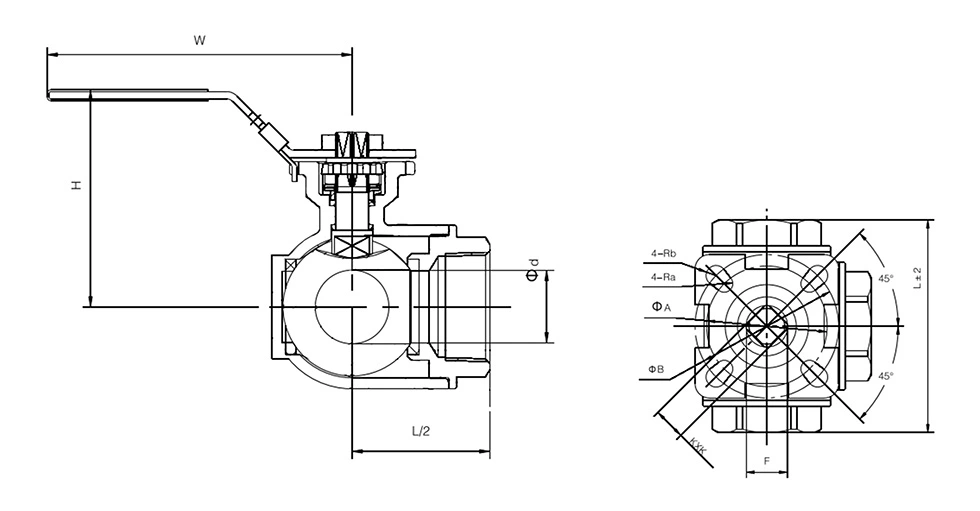

Belangrijkste afmetingen

* N: Draadeinden volgens ANSI B 2.1 NPT
* B: Draadeinden volgens BS21 BSP

Waarom voor ons kiezen

Bron Ventielfabrikant

Shangtai is een professionele kleppenfabriek gevestigd in Wenzhou, Zhejiang, China, op slechts 10 minuten van de luchthaven.

Gecertificeerd productiesysteem

Onze productie volgt de ISO 9001-kwaliteitsmanagementnormen en CE-certificeringsvereisten.

Fijne draadverwerking

Nauwkeurig bewerkte schroefdraden zorgen voor een soepele installatie, stabiele verbinding en betrouwbare afdichtingsprestaties.

Volledige kwaliteitscontrole

Gestandaardiseerde inspectie wordt toegepast tijdens de materiaalcontrole, bewerking, assemblage, druktesten en verpakking.

Materiaalverificatie ter plaatse

Uitgerust met materiaaltestapparatuur ondersteunen wij materiaalinspectie ter plaatse voor meer koopvertrouwen.

Vormontwikkelingsvermogen

Wij kunnen de matrijsontwikkeling en productie op maat ondersteunen op basis van tekeningen, monsters of OEM-vereisten.

Snelle reactie na verkoop

Ons serviceteam biedt tijdige ondersteuning bij productselectie, orderopvolging en after-salesproblemen.

Toepasselijke industrieën

Waterbehandeling:Gebruikt in waterdistributie, filtratie en procesleidingen waar de stroom tussen aangesloten leidingen moet worden omgeleid.

Chemische verwerking:Geschikt voor chemicaliënoverdracht-, doseer- en procesleidingen wanneer de klepmaterialen en afdichtingen compatibel zijn met het werkmedium.

HVAC-systemen:Toegepast in verwarmings- en koelcirculatiesystemen voor het schakelen of omleiden van de stroom tussen verschillende takken.

Farmaceutische verwerking:Geschikt voor procesapparatuur en schone nutssystemen waarbij het aansluittype, klepmaterialen en interne configuratie voldoen aan de toepasselijke sanitaire eisen.

Industriële automatisering:Wordt gebruikt op geautomatiseerde skids, spruitstukken en procesapparatuur waarbij verschillende leidingrichtingen moeten worden geregeld via één enkele driewegklep.

Algemene vloeistofverdeling:Van toepassing op vloeistofmeng-, omleidings- en bypass-opstellingen, afhankelijk van de druk-, temperatuur- en materiaalspecificaties van de klep.

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste functie van een driewegkogelkraan met T-poort?

Een T-poortconfiguratie kan verschillende combinaties van de drie kleppoorten verbinden terwijl de bal wordt gedraaid. Het kan worden gebruikt voor stroomomleiding, stroommenging, bypass-opstellingen of het schakelen tussen pijpleidingvertakkingen, afhankelijk van de havenoriëntatie en de vereiste bedieningspositie.

Vraag 2: Wat is het verschil tussen T-poort en L-poort?

T-poort- en L-poortconfiguraties bieden verschillende stroompaden. Een T-poort kan drie poorten in bepaalde kogelposities verbinden, waardoor deze geschikt is voor toepassingen die meer dan één stroomopstelling vereisen. Een L-poort verbindt doorgaans twee poorten tegelijk en wordt gewoonlijk gebruikt om de stroom tussen twee richtingen te schakelen.

Vraag 3: Kan een T-poortklep de stroom naar twee uitlaten verdelen?

Ja, een T-poortklep kan in geschikte configuraties stroming van één inlaat naar twee uitlaten mogelijk maken. De werkelijke stroomverdeling wordt echter beïnvloed door drukverschil, stroomafwaartse weerstand, leidinggrootte en systeemindeling. Er mag niet van worden uitgegaan dat de twee uitlaten een gelijke stroom zullen ontvangen.

Vraag 4: Welke informatie is nodig bij het selecteren van een driewegkogelkraan?

Geef de klepgrootte, het werkmedium, de druk, de temperatuur, de aansluitnorm, de behuizings- en afdichtingsmaterialen, het vereiste stromingspatroon en de bedieningsmethode op. Voor geautomatiseerde systemen moeten ook het actuatortype en het vereiste bedieningskoppel worden bevestigd.

Vraag 5: Waar wordt een T-poort met driewegkogelklep voor gebruikt?

A Drieweg kogelkraan T-poortwordt gebruikt wanneer een leidingsysteem meerdere stroompaden door drie aangesloten poorten vereist. De daadwerkelijke stroomfunctie is afhankelijk van de geometrie van de interne poort, de positie van de kogel en de opstelling van de pijpleiding, dus het vereiste stroompatroon moet worden bevestigd voordat u bestelt.

Vraag 6: Kunnen de klepmaterialen vóór verzending worden geverifieerd?

Ja. Materiaalverificatie en -inspectie kan worden geregeld op basis van de productconfiguratie en ordervereisten. Indien gespecificeerd kunnen ook materiaaldocumentatie of inspectiegegevens worden verstrekt.
