3-delige kogelkraan 2000WOG met ISO 5211-basis voor actuator

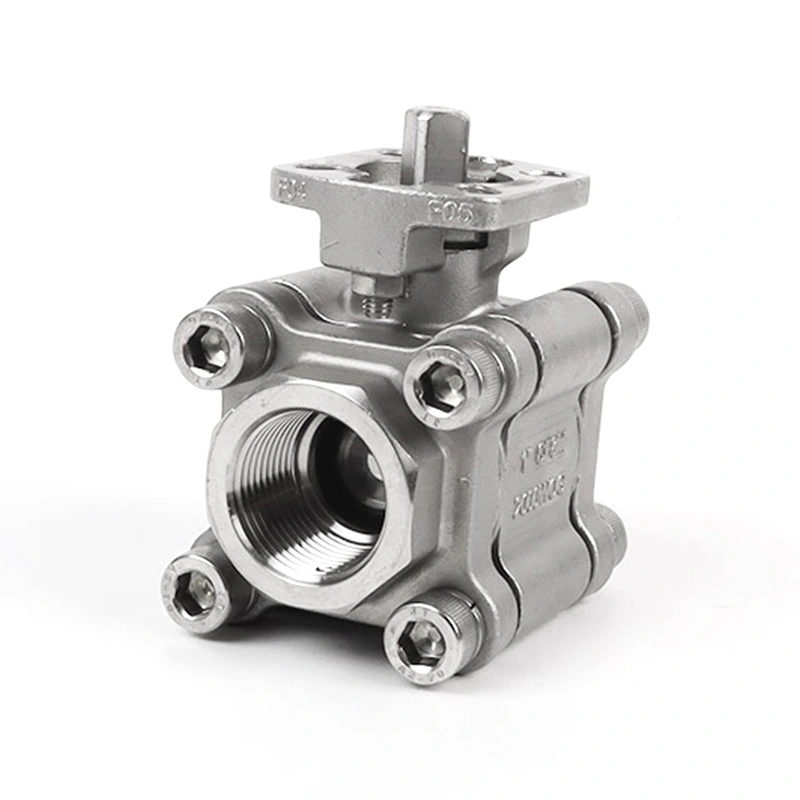

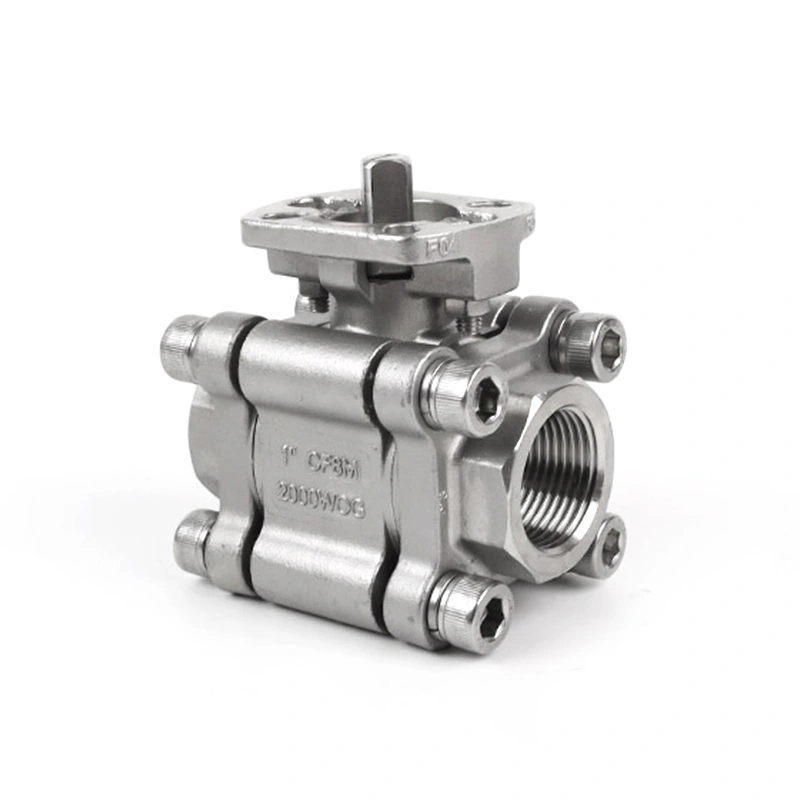

Shangtai 3PC kogelkraan 2000WOG met ISO 5211 basis voor actuator is een driedelige roestvrijstalen kogelkraan ontworpen voor handmatige of geautomatiseerde aan-uit-service. De klep maakt gebruik van een 316 roestvrijstalen behuizing, kogel en steel, met een ISO 5211 montagebasis voor installatie van de actuator. Het is verkrijgbaar met NPT- en BSP-schroefdraadaansluitingen en kan worden geconfigureerd voor verschillende industriële media en bedrijfsomstandigheden.

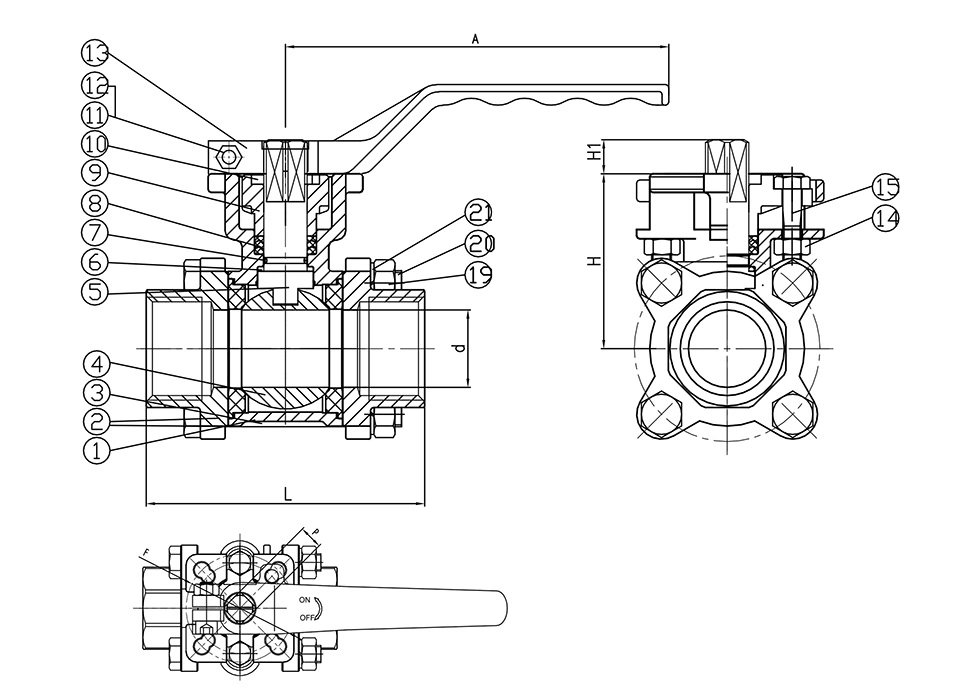

Belangrijkste afmetingen

Algemene afmetingen:

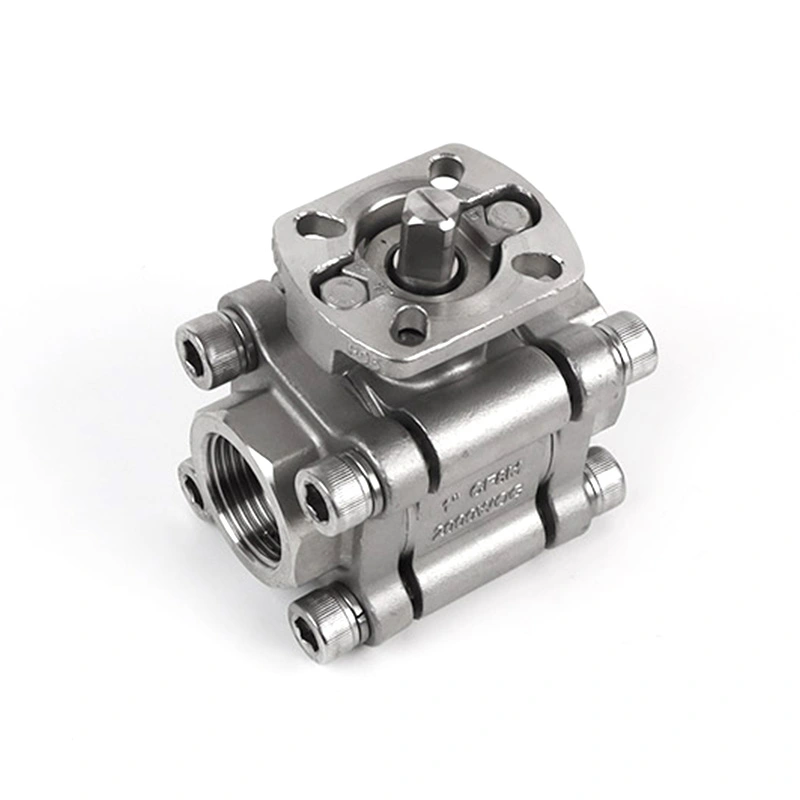

Actuatormontage

De 3PC-kogelkraan 2000WOG met ISO 5211-basis voor actuator is geconfigureerd met een ISO 5211-montagebasis voor installatie van de actuator. De montageafmetingen weergegeven in de tabel met algemene afmetingen, inclusief F en P, kunnen worden gebruikt bij het controleren van de compatibiliteit van de actuator. De vereiste actuator moet worden geselecteerd op basis van klepgrootte, bedieningskoppel en systeemvereisten.

Het driedelige huis biedt toegang tot interne klepcomponenten wanneer inspectie of vervanging vereist is. De roestvrijstalen constructie en RPTFE-stoelconfiguratie kunnen worden geselecteerd voor compatibele industriële media en bedrijfsomstandigheden.

Toepassingen

Deze klep kan worden gebruikt voor aan/uit-vloeistofregeling in industriële leidingsystemen, waaronder waterbehandeling, olie- en gasdiensten, chemische verwerking, perslucht, apparatuurskids en algemene procesleidingen. De mediacompatibiliteit moet vóór de selectie worden bevestigd aan de hand van de behuizing, zitting en afdichtingsmaterialen.

Voor geautomatiseerde systemen kan de 3PC-kogelkraan 2000WOG met ISO 5211-basis voor actuator worden gekoppeld aan een geschikte pneumatische of elektrische actuator, afhankelijk van de vereiste regelmethode en bedieningskoppel.

Voorzorgsmaatregelen voor gebruik

1. Controleer vóór installatie of de klepdruk- en temperatuurwaarden geschikt zijn voor de werkelijke bedrijfsomstandigheden.

2. Controleer de montageafmetingen en interface van de aandrijving voordat u een aandrijving selecteert.

3. Selecteer de klepzitting, afdichtingen en andere bevochtigde componenten op basis van het werkmedium en de temperatuur.

4. Vermijd stoten of overmatige externe krachten op het kleplichaam, de hendel en de schroefdraadverbindingen.

5. Installatie, montage van de actuator en onderhoud moeten worden uitgevoerd volgens de toepasselijke klep- en pijpleidingprocedures.

Verzending en verpakking

De kleppen zijn verpakt in golfkartondozen en multiplexdozen voor exportverzending. Verpakkingsspecificaties kunnen worden aangepast aan de klepgrootte, bestelhoeveelheid en transportvereisten.

Veelgestelde vragen

1. Wat is de maximale werkdruk van de 3PC-kogelkraan 2000WOG met ISO 5211-basis voor actuator?

De vermelde maximale druk is 1975 PSI. De toegestane werkdruk moet worden bevestigd op basis van klepgrootte, temperatuur, medium en de toepasselijke druk-temperatuurclassificatie.

2. Wat is het doel van de ISO 5211-basis?

De ISO 5211-basis biedt een gestandaardiseerde actuatormontage-interface. De grootte van de aandrijving en de montageafmetingen moeten vóór installatie worden gecontroleerd aan de hand van de F- en P-afmetingen van de klep.

3. Welke materialen zijn voor de klep gebruikt?

De hoofdconfiguratie maakt gebruik van CF8M voor het lichaam en de dop, 316 voor de kogel en stuurpen, RPTFE voor de zitting, en PTFE, Viton en 304 roestvrij staal voor andere genoemde componenten.

4. Kan de klep worden gebruikt met pneumatische of elektrische aandrijvingen?

Ja. De klep kan worden geconfigureerd voor bediening van een actuator. De actuator moet worden geselecteerd op basis van de klepgrootte, het bedieningskoppel, de montage-interface en de besturingsvereisten.

5. Welke aansluitstandaarden zijn er beschikbaar?

De vermelde aansluitmogelijkheden zijn NPT- en BSP-schroefdraadeinden. De toepasselijke verbinding moet worden bevestigd bij het plaatsen van een bestelling.

6. Kunnen er andere materialen geleverd worden?

Ja. Andere materialen zijn op aanvraag verkrijgbaar, afhankelijk van de vereiste druk, temperatuur, medium en componentconfiguratie.
