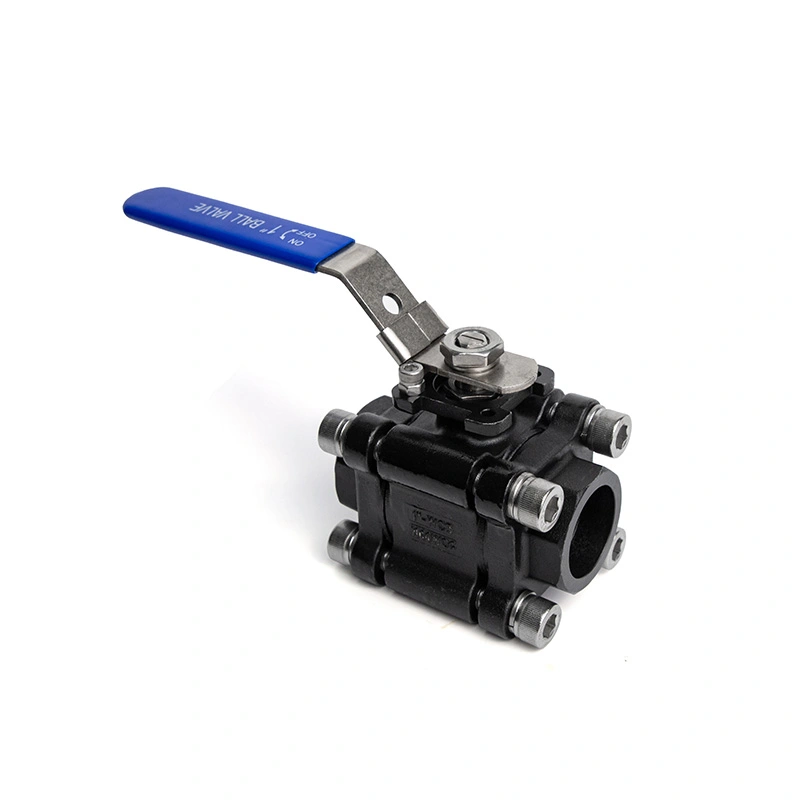

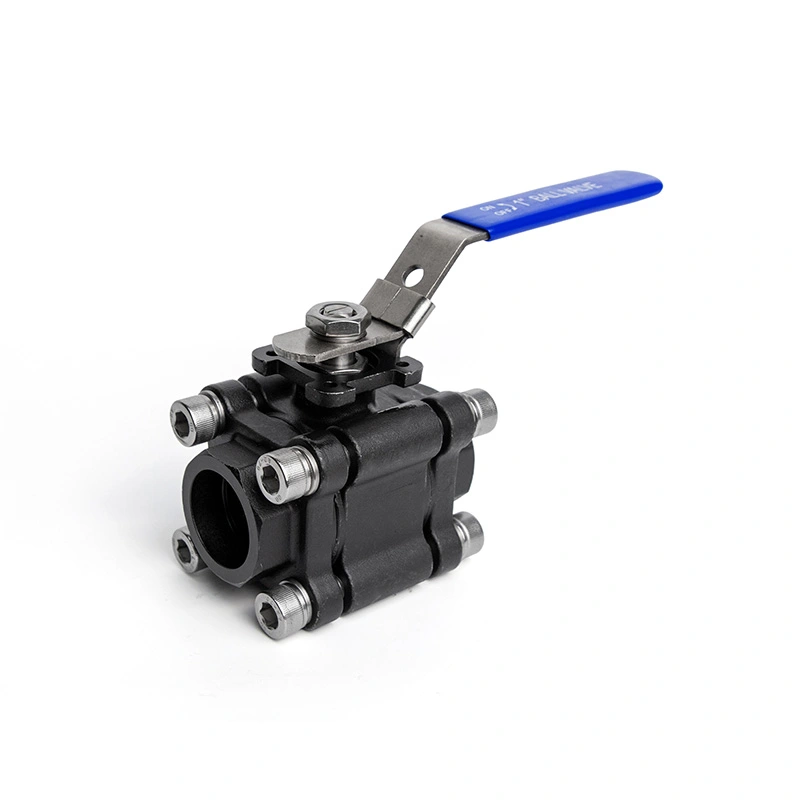

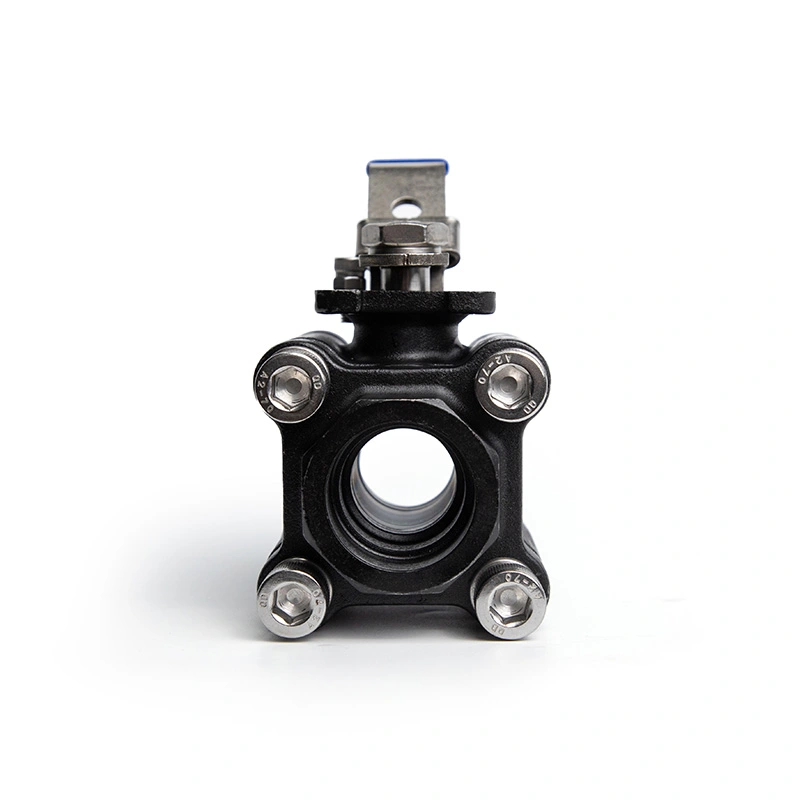

3PC koolstofstalen kogelkraan 2000WOG

3PC koolstofstalen kogelkraan 2000WOG is een driedelige kogelkraan met een verlengde steel voor geïsoleerde pijpleidingen, ondergrondse installaties en toepassingen waarbij het bedrijfspunt moet worden uitgebreid. De 2000WOG-beoordeling en De driedelige constructie maakt hem geschikt voor aan-uit-vloeistofregeling onder hoge druk. De klep kan hiervoor gedemonteerd worden inspectie en vervanging van zittingen of afdichtingen.

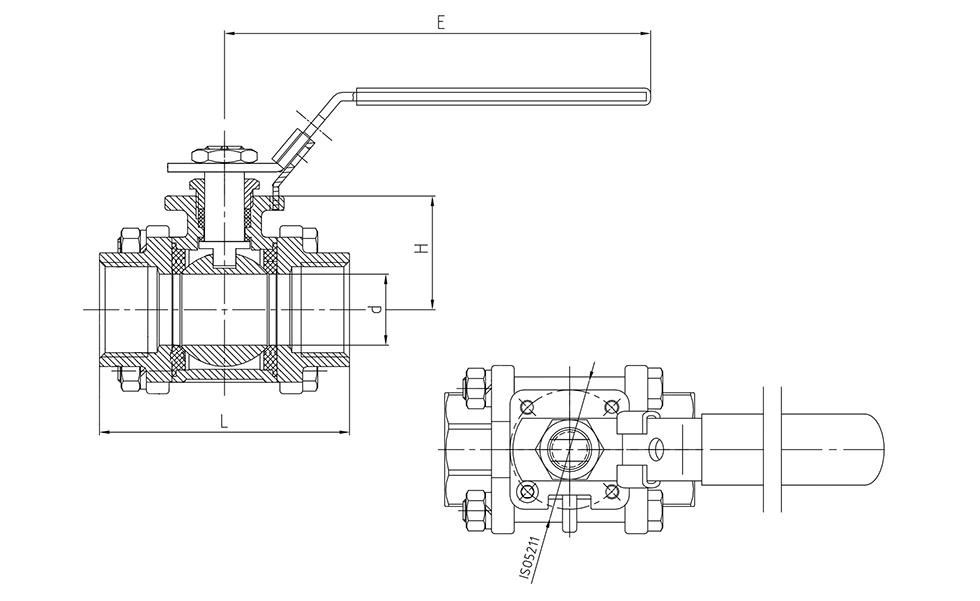

Belangrijkste afmetingen

N: Draadeinden volgens ANSI B 2.1 NPT
B: Draadeinden volgens BS21 BSP

Belangrijkste kenmerken

1. Verlengde stuurpen voor speciale installatieomstandigheden

De verlengde steel biedt toegang tot het bedieningspunt van de klep wanneer de pijpleiding geïsoleerd, ingegraven of geïnstalleerd is op een locatie met beperkte toegang. De anti-uitblaas-steelstructuur zorgt ervoor dat de steel in het kleplichaam blijft wanneer de klep staat onder druk.

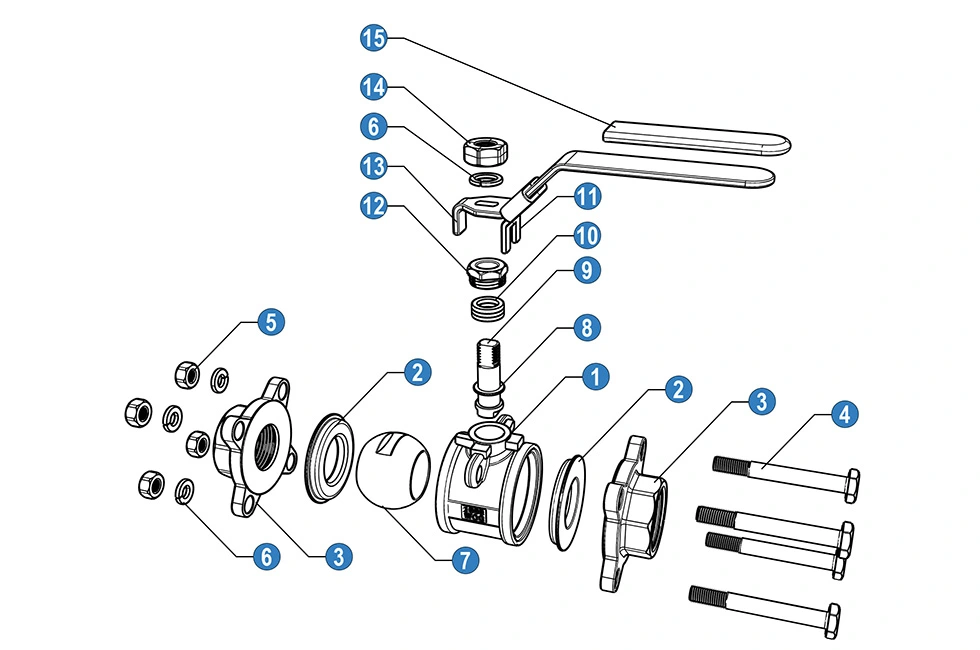

2. Driedelige constructie

Dankzij het driedelige huis kan de klep worden geopend voor inspectie en onderhoud. Zittingen, afdichtingen en andere interne onderdelen componenten zijn indien nodig toegankelijk voor vervanging. Deze constructie is praktisch voor industriële pijpleidingen systemen waarbij periodiek onderhoud nodig is.

3. Maximale druk van 1975PSI

De3PC koolstofstalen kogelkraan 2000WOGwordt vermeld met een maximale druk van 1975PSI. De De toepasselijke werkdruk is afhankelijk van de klepgrootte, de temperatuur, het medium en de druk-temperatuurwaarde. De De 2000WOG-aanduiding verwijst naar water-, olie- en gasdiensten onder de toepasselijke beoordelingsvoorwaarden.

4. NPT- en BSP-verbindingen

De klep is verkrijgbaar met NPT- en BSP-schroefdraadaansluitingen. De verbindingsselectie moet overeenkomen met de pijpleiding standaard- en installatievereisten.

Materiaalen en normen

De geleverde configuratie maakt gebruik van ASTM A351 316 voor het kleplichaam, ASTM A182 F316 voor de kogel en steel, en RPTFE (PTFE+15%fv) voor de zitting. Andere materialen zijn op aanvraag verkrijgbaar, afhankelijk van de vereiste servicevoorwaarden.

Ontwerp en productie zijn gebaseerd op ISO 17292/API 608. Testen en inspectie volgen API 598, terwijl druk-temperatuurclassificaties worden verwezen naar ASME B16.34. Het vermelde temperatuurbereik is -25℃ tot 150℃.

Kwaliteitscontrole

De productie-inspectie omvat de verificatie van binnenkomend materiaal, druktesten, afdichtingstests en voltooide kleppen inspectie. Materiaaltestrapporten en toepasselijke productdocumentatie kunnen worden verstrekt afhankelijk van de klep configuratie- en bestelvereisten.

ISO 9001- en CE-documentatie is beschikbaar voor toepasselijke configuraties. Materiaal, zitting en afdichtingscomponenten kunnen dat wel ook geselecteerd op basis van de vereiste druk, temperatuur en medium.

Toepassingen

De 3PC koolstofstalen kogelkraan 2000WOG kan worden overwogen voor hogedruk-aan-uit-service in industriële leidingen systemen, waaronder waterbehandeling, olie en gas, chemische verwerking, perslucht en algemene vloeistofcontrole. De Een verlengde spindel is met name handig wanneer isolatie of installatiediepte het moeilijk maakt om een standaard klepsteel te gebruiken toegang.

Bevestig vóór de selectie de werkdruk, temperatuur, medium, klepgrootte, aansluitingstype en beschikbaar installatie ruimte. De materiaalcompatibiliteit moet worden gecontroleerd voor het lichaam, de kogel, de stuurpen en de zitting.

Veelgestelde vragen

1. Wat is de maximale werkdruk van de 3PC koolstofstalen kogelkraan 2000WOG?

De productgegevens vermelden een maximale druk van 1975PSI. De feitelijk toegestane werkdruk moet worden bevestigd afhankelijk van klepgrootte, temperatuur, medium en de toepasselijke druk-temperatuurclassificatie.

2. Waar wordt de verlengde stuurpen voor gebruikt?

De verlengde steel wordt gebruikt voor geïsoleerde pijpleidingen, ondergrondse installaties en locaties waar de klep werkt Het punt moet uit de buurt van de pijpleidingaansluiting worden geplaatst.

3. Welke schroefdraadverbindingen zijn er beschikbaar?

NPT- en BSP-schroefdraadverbindingen zijn beschikbaar. De verbinding moet worden geselecteerd volgens de pijpleidingnorm en installatievereisten.

4. Kunnen de klepmaterialen worden aangepast?

Ja. Andere lichaams-, kogel-, spindel-, zitting- en afdichtingsmaterialen kunnen worden geleverd afhankelijk van het gewenste medium, druk en temperatuur.

5. Welke documenten kunnen worden verstrekt?

Materiaaltestrapporten en toepasselijke inspectie- of productdocumenten kunnen worden verstrekt afhankelijk van de klep configuratie- en bestelvereisten. ISO 9001- en CE-documentatie is beschikbaar voor toepasselijke configuraties.

6. Hoe wordt de klep verpakt voor export?

De kleppen zijn verpakt in golfkartondozen en multiplexdozen voor exportverzending. Verpakkingsspecificaties kunnen zijn aangepast aan klepgrootte, hoeveelheid en transportvereisten.
