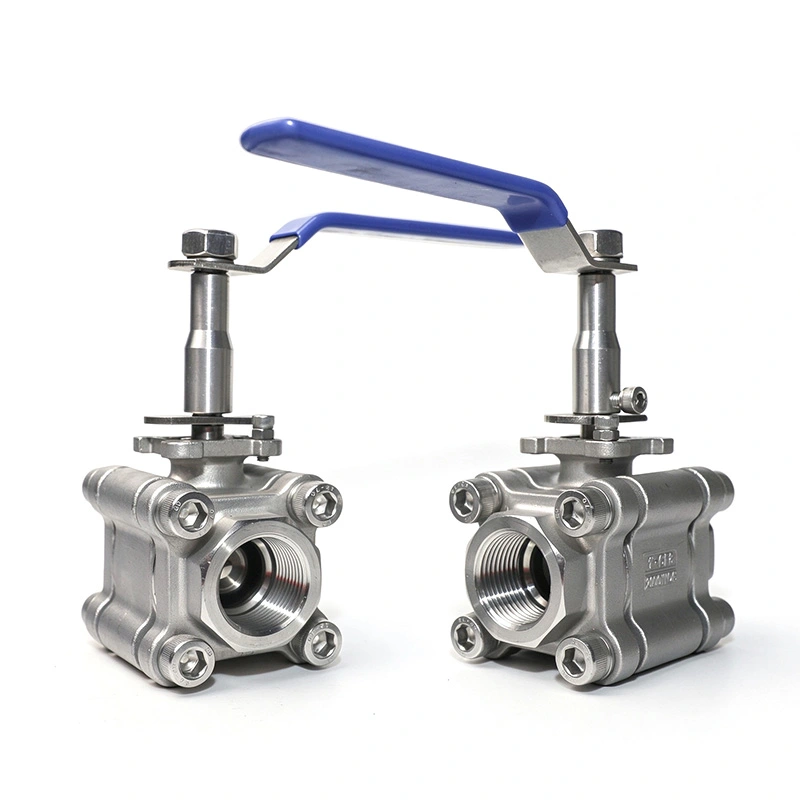

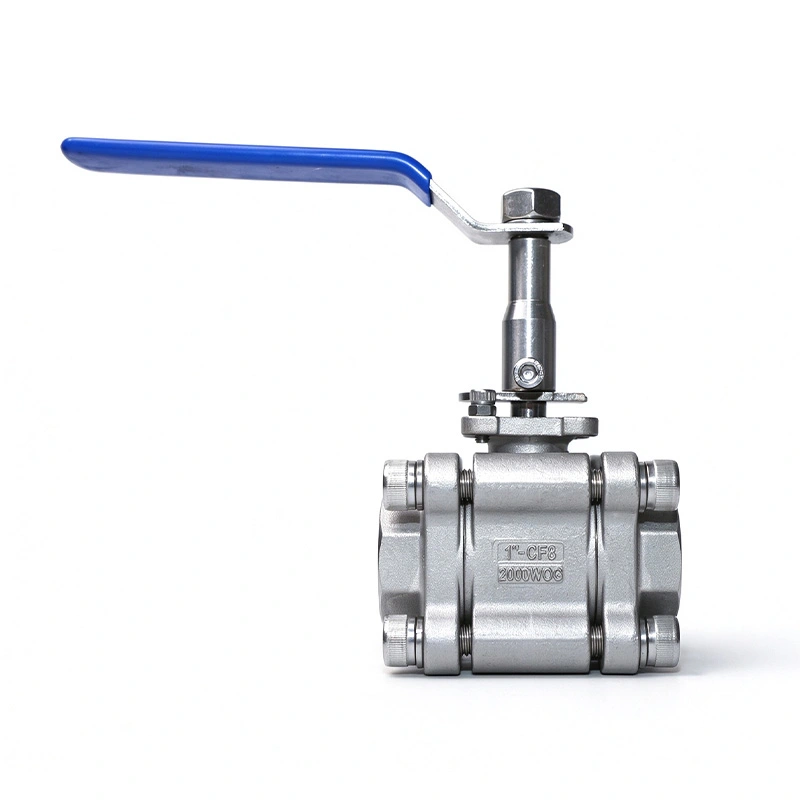

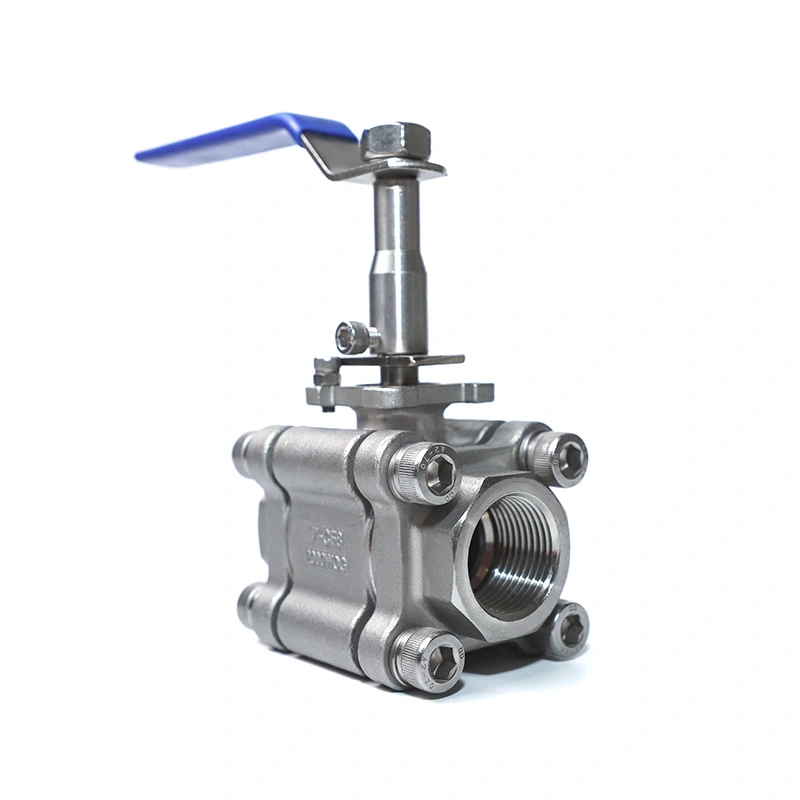

3PC roestvrijstalen kogelkraan 2000WOG verlengde steel

3PC roestvrijstalen kogelkraan 2000WOG Extended Stem is ontworpen voor geïsoleerde pijpleidingen, ondergrondse installaties en andere toepassingen waarbij het werkpunt van de klep moet worden uitgebreid. De klep is gemaakt van roestvrij staal 316 body, kogel en steel, een driedelige constructie en NPT- of BSP-schroefdraadaansluitingen. De verlengde stuurpen maakt het mogelijk klep die buiten het geïsoleerde of ondergrondse deel van de pijpleiding moet worden bediend.

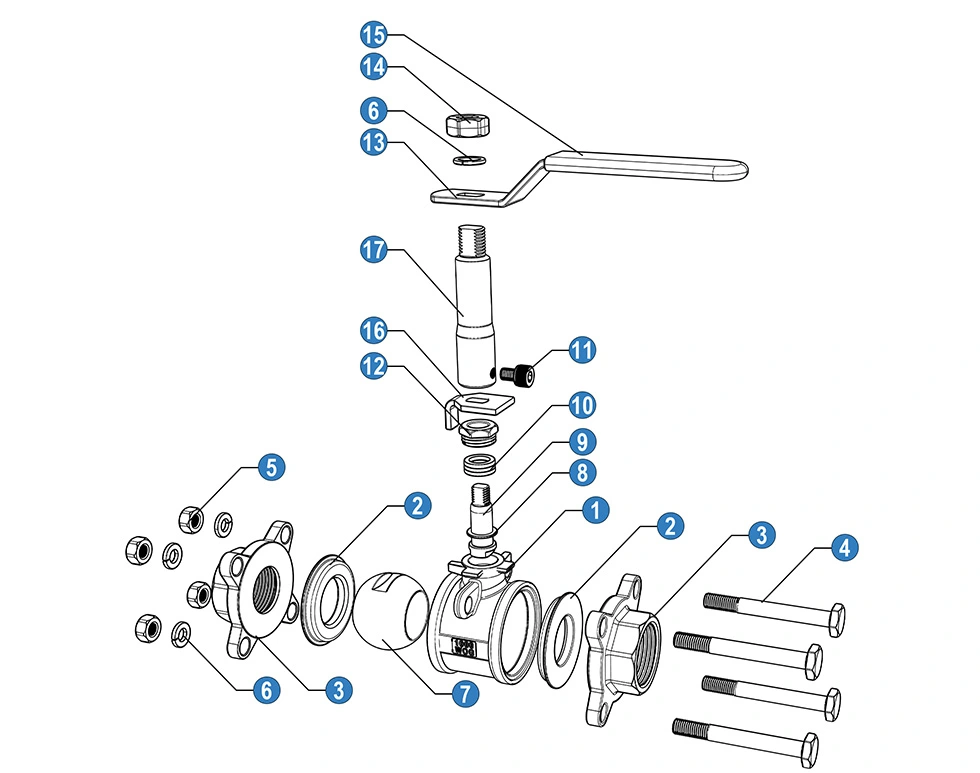

Belangrijkste afmetingen

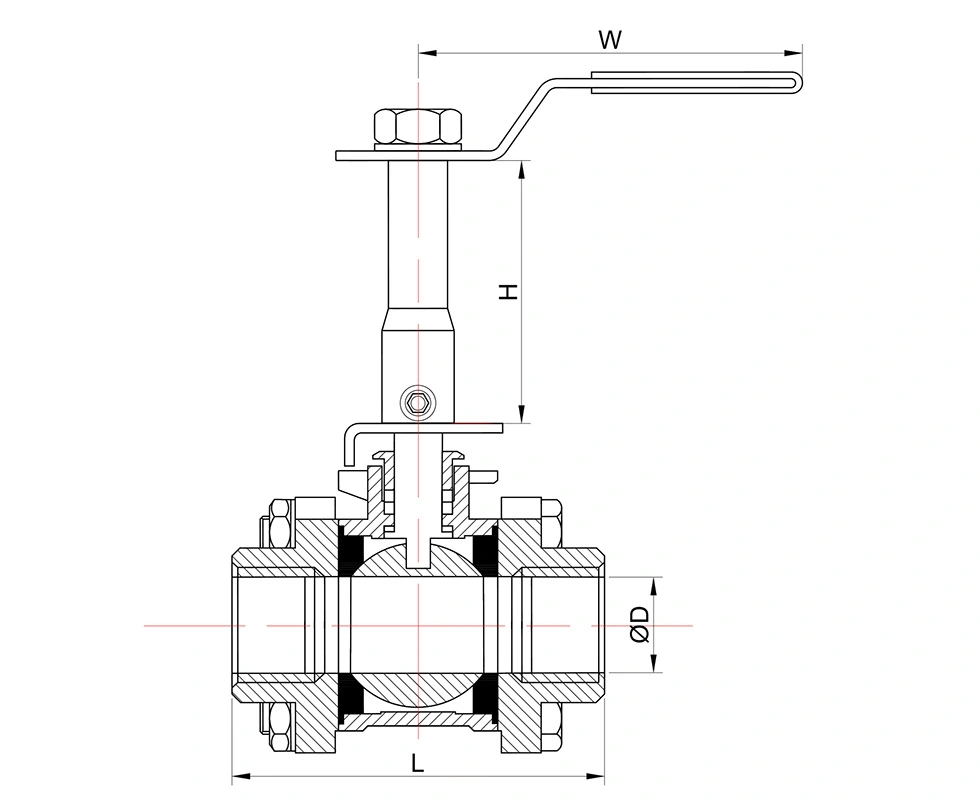

Algemene afmetingen:

Belangrijkste kenmerken

1. Verlengde steel voor geïsoleerde en begraven pijpleidingen

De verlengde steel plaatst het bedieningspunt boven of weg van het pijpleidingaansluitgebied. Deze configuratie is nuttig waar pijpisolatie, ondergrondse installatie of beperkte toegang een standaard stuurpen moeilijk te bedienen maken. De stuurpen maakt ook gebruik van een anti-uitblaasstructuur voor drukservice.

2. 316 roestvrijstalen constructie

De behuizing is gemaakt van ASTM A351 CF8M roestvrij staal, terwijl de kogel en stuurpen ASTM A182 F316 gebruiken. Deze materialen bieden corrosiebestendigheid voor compatibele water-, olie-, gas- en industriële vloeistoftoepassingen. De RPTFE-stoel is gespecificeerd voor het vermelde temperatuurbereik en serviceomstandigheden.

3. Driedelige behuizing

De driedelige behuizing biedt toegang tot de interne componenten voor inspectie en onderhoud. De klep kan zijn gedemonteerd wanneer de zitting, afdichtingen of andere interne onderdelen moeten worden gecontroleerd of vervangen, wat handig is voor onderhoud van geïnstalleerde leidingsystemen.

4. 2000WOG-drukwaarde

De 3-delige roestvrijstalen kogelkraan 2000WOG met verlengde steel is gespecificeerd voor hogedruk aan/uit-vloeistofregeling, met een maximale druk van 1975 PSI vermeld in de productgegevens. De toepasselijke werkdruk moet worden bevestigd afhankelijk van klepgrootte, temperatuur, medium en de relevante druk-temperatuurwaarde.

Neermen en kwaliteitscontrole

De klep is vervaardigd volgens de vereisten van ISO 17292/API 608, waarbij de druk-temperatuurwaarden worden vermeld volgens ASME B16.34 en testen en inspectie volgens API 598. Productie-inspectie omvat binnenkomend materiaal controles, druktesten, afdichtingstests en voltooide klepinspectie.

ISO 9001- en CE-documentatie is beschikbaar voor toepasselijke klepconfiguraties. Materiaaltestrapporten kunnen ook zijn geleverd volgens bestelling en documentatievereisten.

Toepassingen

De 3PC roestvrijstalen kogelkraan 2000WOG met verlengde steel kan worden gebruikt in pijpleidingsystemen met een verlengde klep exploitatie is vereist, inclusief geïsoleerde procesleidingen, ondergrondse pijpleidingen, waterbehandeling, olie- en gassystemen, chemische verwerking en algemene industriële vloeistofcontrole.

Controleer vóór de selectie het pijpleidingmedium, de werkdruk, de temperatuur, de aansluitstandaard en de beschikbaarheid installatie ruimte. De materiaalcompatibiliteit moet ook worden bevestigd voor het lichaam, de kogel, de stuurpen en de zitting.

Veelgestelde vragen

1. Waar wordt de verlengde stuurpen voor gebruikt?

De verlengde steel wordt gebruikt voor geïsoleerde pijpleidingen, ondergrondse installaties en andere locaties waar de klep aanwezig is Het werkpunt moet uit de buurt van de pijpleidingaansluiting worden geplaatst. Het biedt toegang tot de klep zonder het verwijderen van de omliggende isolatie of het blootleggen van het ondergrondse pijpleidinggedeelte.

2. Welke materialen zijn er gebruikt voor de klep?

Het lichaam is ASTM A351 CF8M (316), terwijl de kogel en stuurpen ASTM A182 F316 zijn. De standaardstoel is RPTFE (PTFE+15%vv). Andere materialen zijn beschikbaar volgens de vereiste servicevoorwaarden.

3. Welk druk- en temperatuurbereik ondersteunt de klep?

De productgegevens vermelden een maximale druk van 1975 PSI en een temperatuurbereik van -25℃ tot 150℃. Werkelijk toegestaan De druk is afhankelijk van de klepgrootte, de temperatuur, het medium en de toepasselijke druk-temperatuurwaarde.

4. Welke schroefdraadverbindingen zijn er beschikbaar?

De standaard schroefdraadverbindingen zijn NPT en BSP. Andere aansluitvereisten kunnen worden besproken volgens de pijpleidingspecificatie.

5. Kunnen materiaal- en afdichtingscomponenten op maat worden gemaakt?

Ja. Afhankelijk van het werkmedium en de druk kunnen andere lichaams-, kogel-, spindel-, zitting- en afdichtingsmaterialen worden geleverd en temperatuurvereisten.

6. Welke documenten zijn beschikbaar?

Toepasselijke productdocumentatie kan materiaaltestrapporten, inspectiegegevens en ISO 9001 of CE omvatten documentatie voor de relevante klepconfiguratie.

7. Hoe wordt de klep verpakt voor export?

De kleppen zijn verpakt in golfkartondozen en multiplexdozen voor exportverzending. Verpakking kan aangepast worden volgens klepgrootte, bestelhoeveelheid en transportvereisten.
