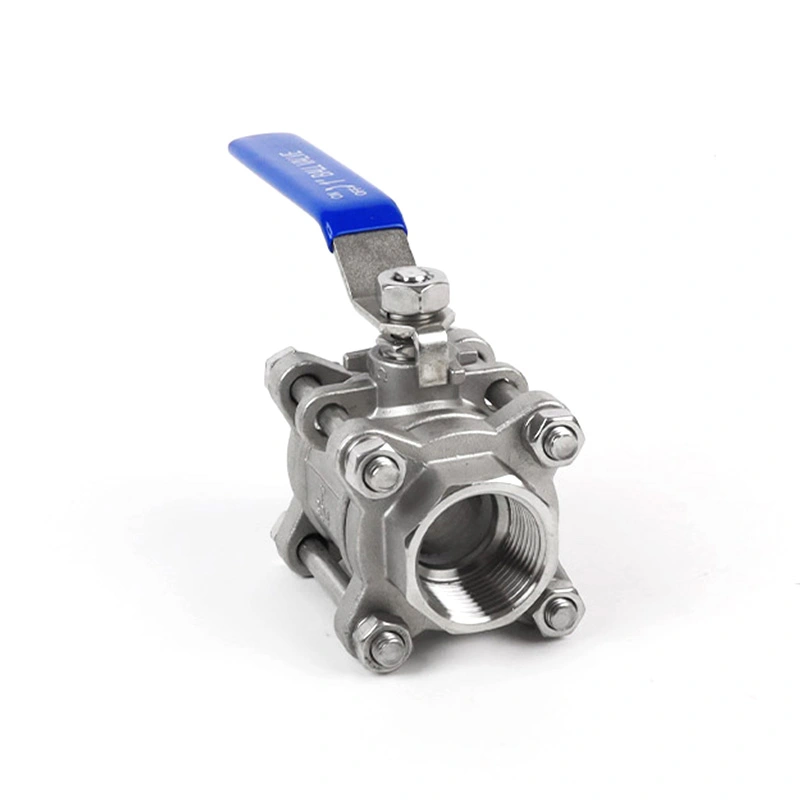

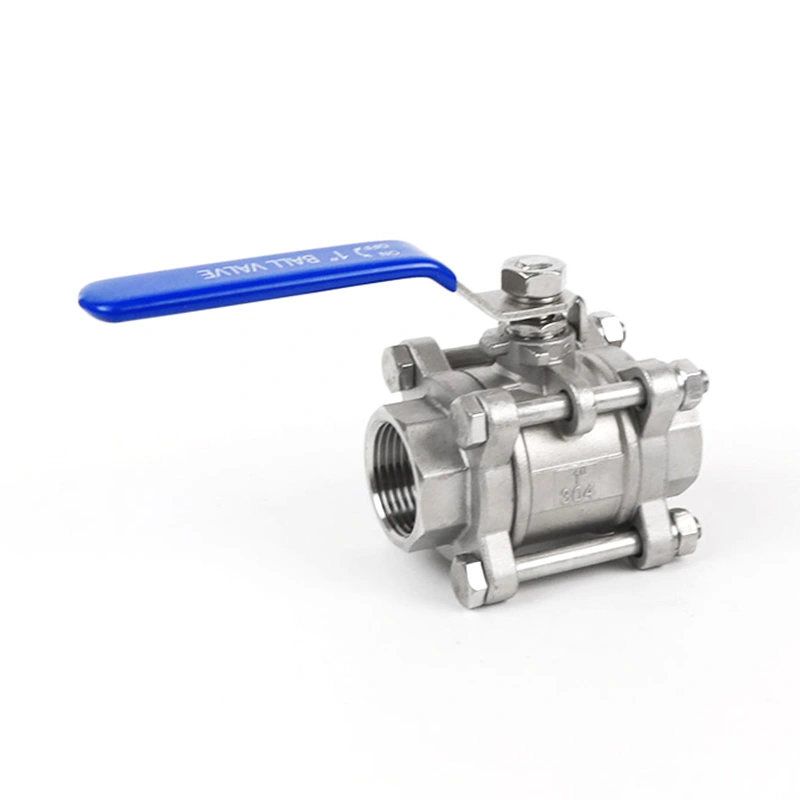

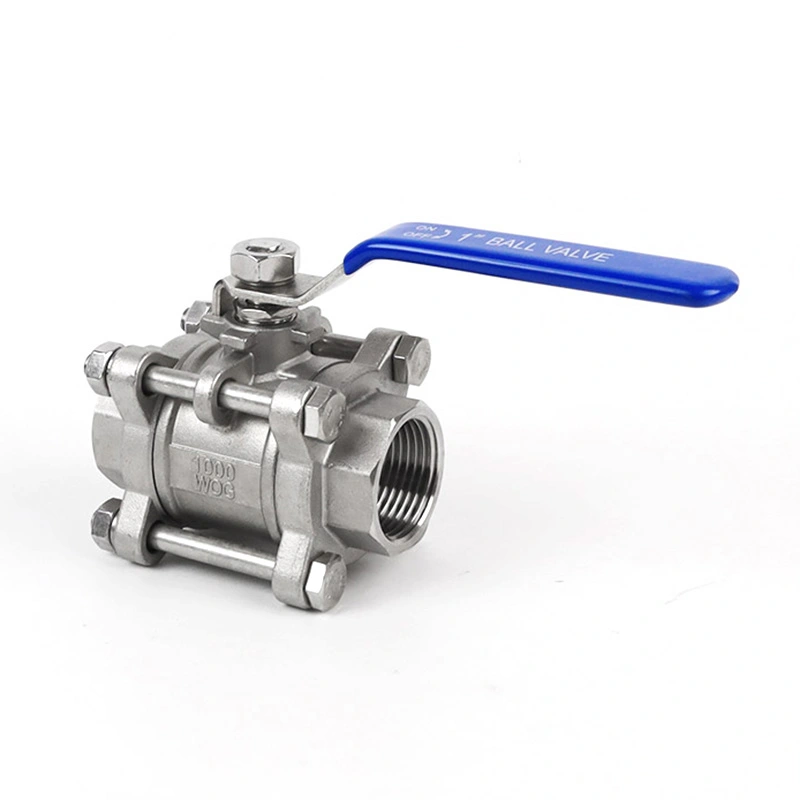

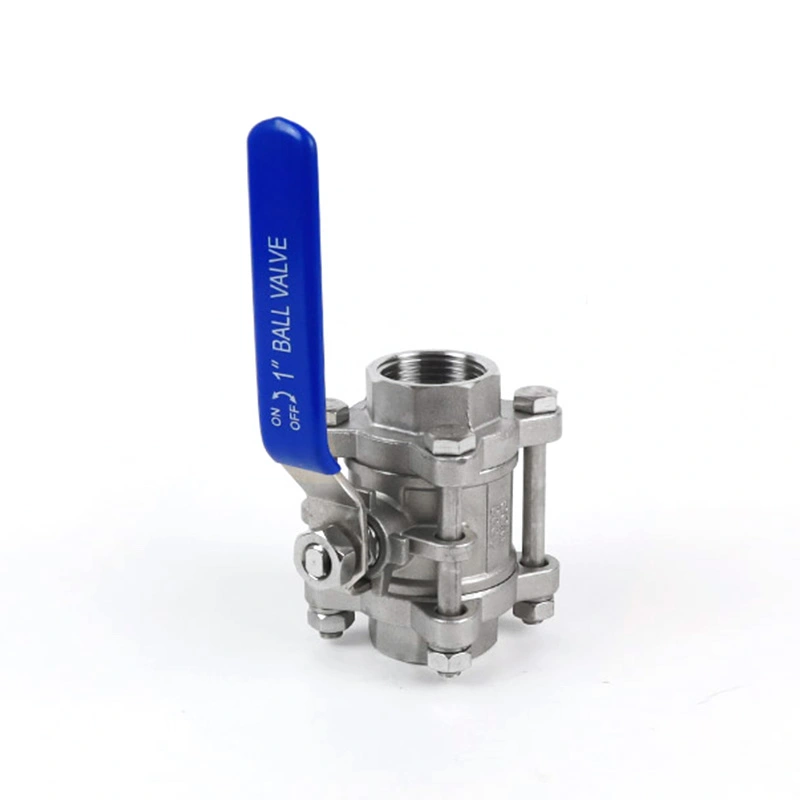

3-delige zware kogelkraan met vergrendeling

Shangtai 3PC Heavy Duty kogelkraan met vergrendeling is ontworpen voor industriële pijpleidingsystemen die een veilige afsluiting en gecontroleerde handmatige bediening vereisen. De driedelige constructie biedt toegang tot interne componenten voor onderhoud, terwijl de vergrendelbare handgreep onbedoelde bediening van de klep helpt voorkomen. Er kunnen verschillende zitting-, afdichtings-, druk- en temperatuurconfiguraties worden geleverd, afhankelijk van het werkmedium en de toepassingsvereisten.

Voordelen

1. Robuuste driedelige constructie

Het versterkte driedelige lichaam is ontworpen voor industriële pijpleidingdiensten waarbij een robuuste klepconstructie vereist is. Dankzij het driedelige ontwerp kan de klep ook worden geopend voor inspectie of onderhoud zonder het gehele kleplichaam uit de pijpleiding te verwijderen.

2. Vergrendelbare handgreep voor gecontroleerde bediening

De geïntegreerde vergrendeling zorgt ervoor dat de hendel in de geselecteerde kleppositie blijft en vermindert het risico op onbedoelde of ongeoorloofde bediening. Deze functie is handig in industriële systemen waarbij de kleppositie moet worden gecontroleerd tijdens bedrijf of onderhoud.

3. Ontwerp tegen uitblazen

De steel wordt intern vastgehouden om het uitwerpen van de steel te voorkomen wanneer de klep onder druk staat. Deze constructie biedt een extra veiligheidsvoorziening voor industriële aan/uit-service.

4. Materiaalopties van roestvrij staal

De standaard materiaalconfiguratie omvat SS316- en SS304-opties voor het lichaam, de kogel, de stuurpen en andere componenten. PTFE wordt gebruikt voor de kogelzitting, wrijvingsring en spindelpakking in de vermelde configuratie. De materiaalkeuze moet worden afgestemd op het werkmedium, de druk en de temperatuur.

5. Druk- en temperatuurmogelijkheden

De klep is gespecificeerd met een CL150-drukklasse, een maximale druk van 540 PSI en een temperatuurbereik van -25℃ tot 150℃ volgens de vermelde configuratie. De feitelijk toegestane werkdruk moet vóór de selectie worden gecontroleerd aan de hand van de toepasselijke druk-temperatuuromstandigheden.

6. Fabrieksproductie en kwaliteitscontrole

Shangtai beheert de productie, bewerking, assemblage, inspectie en druktesten van kleppen in zijn fabriek. Materiaaldocumentatie en toepasselijke CE- en ISO 9001-certificaten kunnen worden verstrekt op basis van product- en ordervereisten.

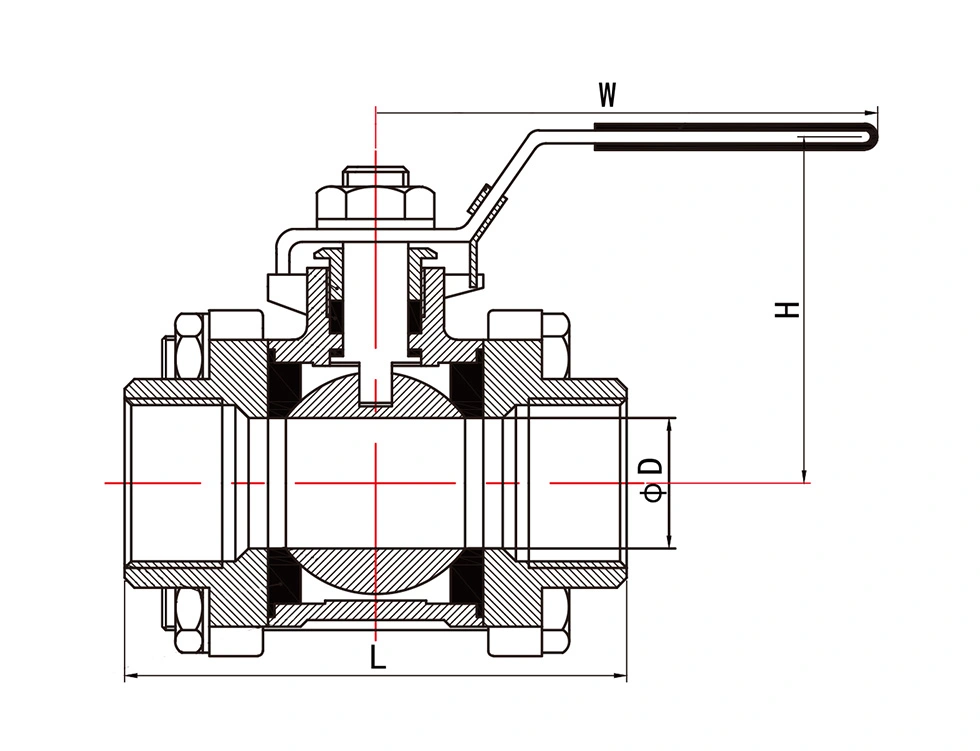

Belangrijkste afmetingen

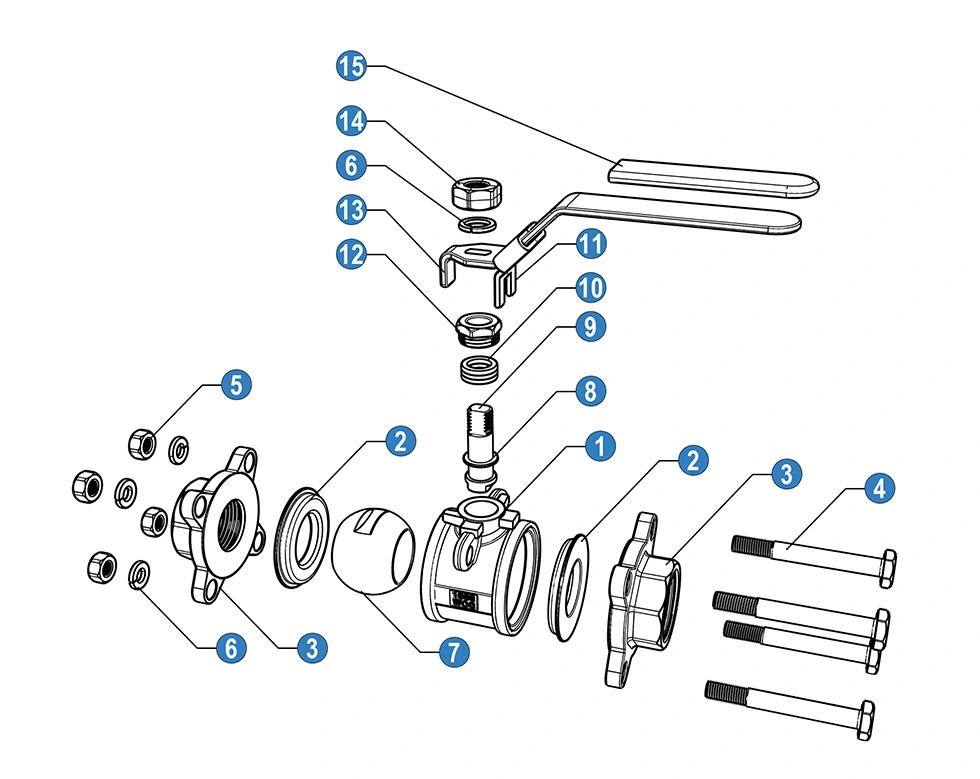

Materialen en componenten

* N: Draadeinden volgens ANSI B 2.1 NPT

* B: Draadeinden volgens BS21 BSP

Algemene afmetingen

Kv-waarden

Kv (m3/h) = Debiet van water in kubieke meter per uur, waardoor een drukval van 1 bar over de klep ontstaat.

Toepassingen

De 3PC Heavy Duty kogelkraan met vergrendeling is geschikt voor industriële pijpleiding- en apparatuurtoepassingen waarbij handmatige afsluiting en gecontroleerde klepbediening vereist zijn, waaronder:

Olie en gas

Chemische verwerking

Petrochemische installaties

Waterbehandeling

Stroom- en nutssystemen

HVAC- en industriële pijpleidingen

Persluchtsystemen

Maritiem & Scheepsbouw

Veelgestelde vragen

1. Wat is een 3-delige heavy-duty kogelkraan met vergrendeling?

Het is een driedelige kogelkraan ontworpen voor industriële aan/uit-service en uitgerust met een vergrendeling op de handgreep. De driedelige constructie biedt toegang tot de interne klepcomponenten voor inspectie en onderhoud.

2. Wat is het doel van het sluitapparaat?

De vergrendeling zorgt ervoor dat de hendel in de geselecteerde open of gesloten positie wordt gehouden en vermindert de kans op onbedoelde klepbediening tijdens normale service of onderhoud.

3. Welke druk en temperatuur kan deze klep aan?

De vermelde configuratie heeft een CL150-drukklasse, een maximale druk van 540 PSI en een temperatuurbereik van -25℃ tot 150℃. De feitelijk toegestane druk moet worden bevestigd op basis van de klepgrootte, temperatuur, medium en toepasselijke druk-temperatuurclassificatie.

4. Welke materialen zijn beschikbaar?

De vermelde configuratie maakt gebruik van SS316- en SS304-componenten, waarbij PTFE wordt gebruikt voor de kogelzitting, wrijvingsring en steelpakking. Afhankelijk van het bedrijfsmedium en de toepassingsvereisten zijn mogelijk andere materiaalopties beschikbaar.

5. Welke aansluitstandaarden zijn er beschikbaar?

De klep is verkrijgbaar met NPT- en BSP-draadeinden. NPT-draaduiteinden volgen ANSI B 2.1 NPT, terwijl BSP-draaduiteinden BS21 BSP volgen volgens de meegeleverde specificatie.

6. Wat is de Kv-waarde van een kogelkraan?

Kv geeft de waterstroom in kubieke meters per uur aan, waarbij een drukval van 1 bar over de klep ontstaat. De vermelde Kv-waarden kunnen als referentie worden gebruikt bij het evalueren van de stroomcapaciteit voor verschillende klepgroottes.

7. Kan de klep worden aangepast voor verschillende toepassingen?

Ja. Shangtai kan verschillende lichaams-, zitting-, afdichtings-, druk-, temperatuur-, verbindings- en materiaalconfiguraties bespreken, afhankelijk van het werkmedium en de toepassingsvereisten. Andere materialen zijn op aanvraag leverbaar.

8. Welke normen worden voor de klep gebruikt?

De meegeleverde specificatie verwijst naar ASME B16.34 voor ontwerp en productie en druk-temperatuurwaarden, terwijl API 598 wordt gebruikt voor testen en inspectie. De toepasselijke norm moet worden bevestigd voor de specifieke klepconfiguratie en -bestelling.

9. Kunnen er materiaal- en kwaliteitsdocumenten worden verstrekt?

Ja. Materiaaldocumentatie en toepasselijke CE- en ISO 9001-certificaten kunnen worden verstrekt volgens de productconfiguratie en ordervereisten.

10. Is Shangtai een fabrikant?

Ja. Shangtai vervaardigt de klep en beheert de productie-, bewerkings-, assemblage-, inspectie- en aanverwante leveringsprocessen in zijn fabriek in Wenzhou, China.
