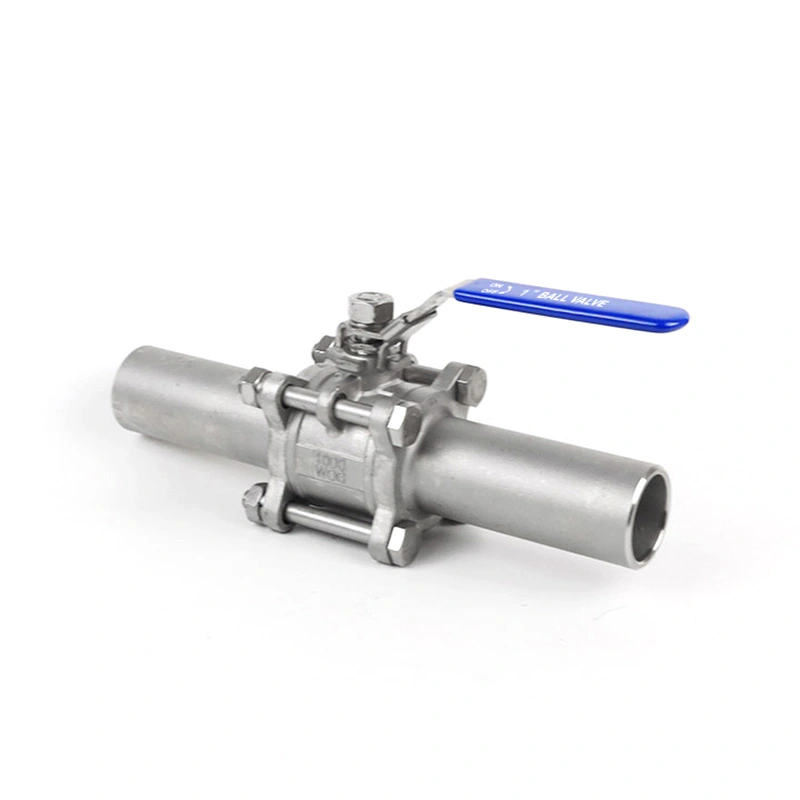

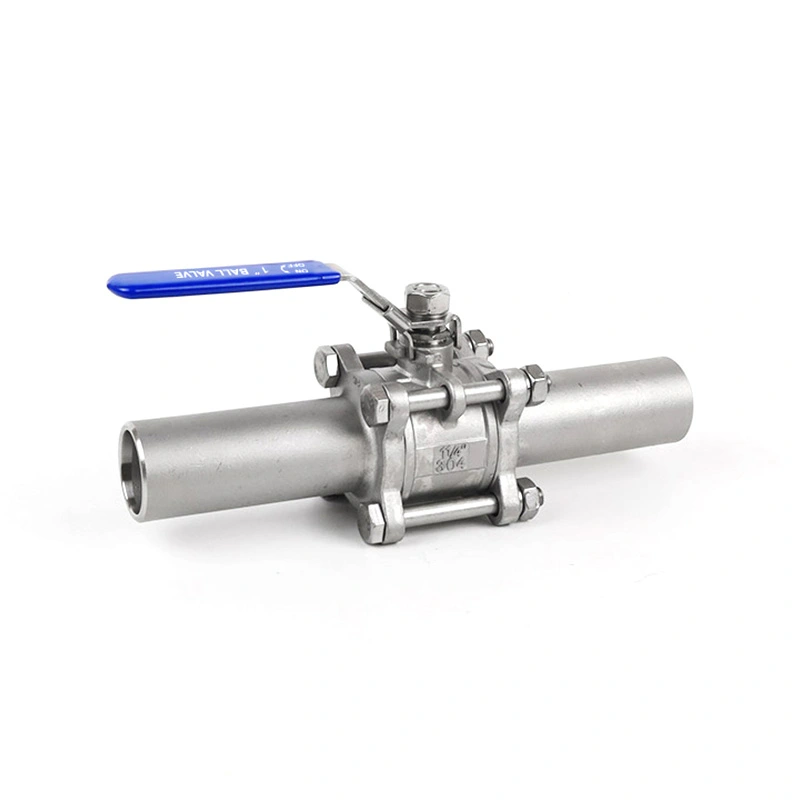

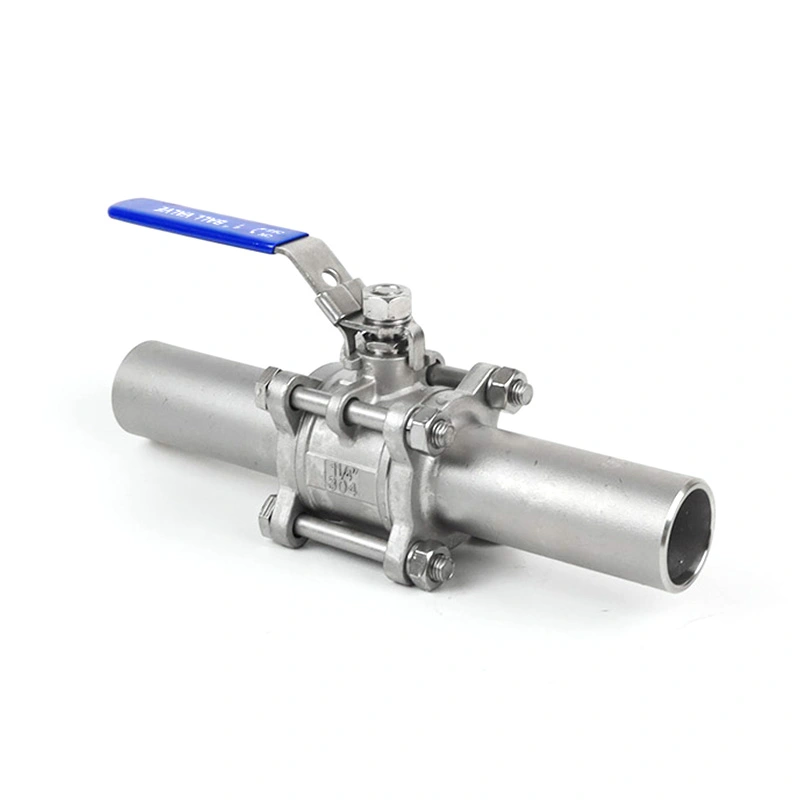

3PC kogelkraanlas verlengd

De 3PC Ball Valve Weld Extended maakt gebruik van verlengde stomplaseinden om extra laslengte tussen de klep te creëren lichaam en pijpleiding. De verlengde uiteinden zijn handig voor geïsoleerde pijpleidingen, ondergrondse installaties en leidinglay-outs waar extra lasafstand vereist is. De driedelige body biedt ook toegang tot interne componenten voor inspectie en vervanging nadat de pijpleiding is geïsoleerd.

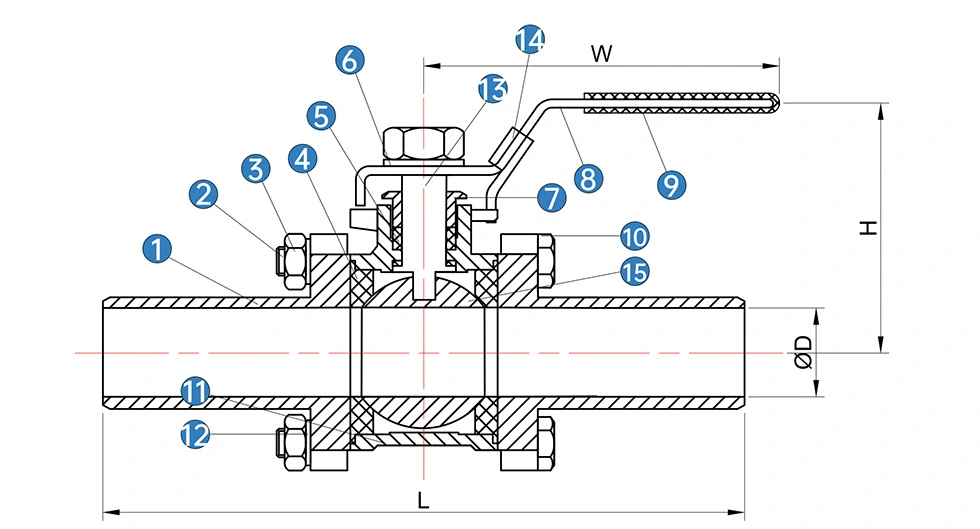

Belangrijkste afmetingen

* N: Draadeinden volgens ANSI B 2.1 NPT
* B: Draadeinden volgens BS21 BSP

Producteigenschappen

1. Verlengde stomplasuiteinden

De verlengde lasuiteinden bieden extra ruimte voor het lassen van pijpleidingen en helpen het laswerk uit de buurt van de hoofdleiding te houden klep lichaam. Deze configuratie is nuttig voor geïsoleerde of ondergrondse pijpleidingen waar de klep moet worden geplaatst buiten de isolatie of op een bereikbare locatie.

2. Driedelige constructie

Dankzij het gedeelde huis kan de klep worden geopend voor inspectie en onderhoud. Zittingen, afdichtingen en andere interne onderdelen componenten zijn toegankelijk wanneer vervanging nodig is, waardoor de noodzaak om de volledige klepconstructie te vervangen wordt verminderd.

3. 316 roestvrijstalen materialen

De 3PC Ball Valve Weld Extended maakt gebruik van ASTM A351 CF8M (316) voor het lichaam en ASTM A182 F316 voor de kogel en steel. De standaardstoel is RPTFE (PTFE+15%fv). Afhankelijk van de wensen zijn ook andere materiaalcombinaties leverbaar servicevoorwaarden.

4. Stomplasverbinding

De laseinden voldoen aan de vereisten van ASME B16.25. Een stompgelaste verbinding zorgt voor een permanente verbinding tussen de klep en pijpleiding, waarbij de lasprocedure en pijpvoorbereiding worden bepaald door de toepasselijke pijpspecificatie.

Lassen en installatie

Controleer vóór het lassen de buismaat, de afmetingen van het lasuiteinde, de staat van de afschuining en de uitlijning. De pijpleiding zou dat moeten zijn goed ondersteund om overmatige belasting van de klep tijdens installatie te voorkomen. Lasprocedures moeten ook volgen de toepasselijke projectspecificatie.

De verlengde uiteinden zorgen voor extra afstand tussen het lasgebied en de binnenkant van de klep. Passend laswerk en De procedures voor hittebeheersing moeten nog steeds worden gevolgd om de stoel, afdichtingen en andere hittegevoelige componenten te beschermen.

Materialen en bedrijfsomstandigheden

De klep is gespecificeerd voor een temperatuurbereik van -25℃ tot 150℃ en een maximale druk van 285PSI onder de vermelde omstandigheden. De werkelijke bedrijfslimieten moeten worden bevestigd op basis van klepgrootte, medium, temperatuur en de toepasselijke druk-temperatuurclassificatie.

Het roestvrijstalen lichaam, de F316-kogel en de F316-steel zijn bedoeld voor compatibele industriële media. Zitting en afdichting De materiaalkeuze moet vóór het bestellen worden gecontroleerd aan de hand van de daadwerkelijke vloeistof, temperatuur en druk.

Kwaliteitsinspectie

Materiaalinspectie

Materiaalidentificatie en gerelateerde inspectiegegevens kunnen worden verstrekt volgens de ordervereisten. Materiaal Er zijn testrapporten beschikbaar voor toepasselijke klepconfiguraties.

Dimensionale inspectie

Klepafmetingen en laseindeigenschappen worden gecontroleerd aan de hand van de gespecificeerde producttekeningen en vereisten. Inspectie kan de lengte van het lasuiteinde, de afmetingen en de algemene montageconditie omvatten.

Druk- en afdichtingstesten

Het testen en inspecteren van kleppen volgen de API 598-vereisten. Er worden druk- en afdichtingstests uitgevoerd om de afdichting te controleren kleplichaam en zittingafdichtingsprestaties vóór verzending.

Afgewerkte klepinspectie

De eindinspectie heeft betrekking op het uiterlijk van de klep, de montage, de bescherming van het lasuiteinde en de bedrijfstoestand. Vereist product documenten kunnen volgens de bestelling worden voorbereid.

Toepassingen

De 3PC Kogelkraan Weld Extended is geschikt voor industrieel leidingwerk waarbij een lasverbinding en extra laswerk nodig is afstand nodig zijn. Typische toepassingen zijn petrochemische verwerking, olie- en gassystemen, thermische energie, waterbehandeling en algemene industriële vloeistofcontrole.

De configuratie met verlengd uiteinde is vooral handig bij pijpleidingisolatie, ondergrondse installatie of locatie lay-out beperkt de beschikbare ruimte rond het kleplichaam. De geschiktheid van de toepassing moet worden bevestigd op basis van de medium-, druk-, temperatuur- en pijplijnspecificatie.

Verpakking

De kleppen worden voor exporttransport verpakt in golfkartondozen en multiplexdozen. De laseinden zijn beschermd tijdens het verpakken om het risico op schade aan de afschuining en verbindingsoppervlakken tijdens het hanteren te verminderen verzending.

Veelgestelde vragen

1. Wat is het doel van de verlengde laseinden op een 3PC Ball Valve Weld Extended?

De verlengde laseinden zorgen voor extra lasafstand tussen het kleplichaam en de pijpleiding. Ze zijn nuttig voor geïsoleerde pijpleidingen, ondergrondse installaties en andere lay-outs waarbij de lasruimte verder moet worden geplaatst uit het kleplichaam.

2. Welk materiaal is voor de klep gebruikt?

Het standaard lichaamsmateriaal is ASTM A351 CF8M (316), waarbij ASTM A182 F316 wordt gebruikt voor de kogel en de stuurpen. De stoel is RPTFE (PTFE+15%fv). Andere materialen zijn op aanvraag leverbaar.

3. Welke norm is van toepassing op de laseinden?

De laseinden zijn gespecificeerd volgens ASME B16.25. De uiteindelijke lasprocedure moet de toepasselijke volgen pijplijn- of projectspecificatie.

4. Kan de klep na installatie worden onderhouden?

Ja. De driedelige behuizing biedt toegang tot interne componenten voor inspectie en vervanging. De pijpleiding moet worden geïsoleerd en drukloos gemaakt voordat de klep wordt onderhouden.

5. Wat zijn de druk- en temperatuurlimieten?

De vermelde maximale druk is 285PSI en het temperatuurbereik is -25℃ tot 150℃. De feitelijk toegestane werking De omstandigheden zijn afhankelijk van de klepgrootte, het medium en de toepasselijke druk-temperatuurwaarde.

6. Welke documenten kunnen worden verstrekt?

Materiaaltestrapporten en toepasselijke inspectie- of productdocumentatie kunnen worden verstrekt afhankelijk van de klep configuratie- en bestelvereisten.
