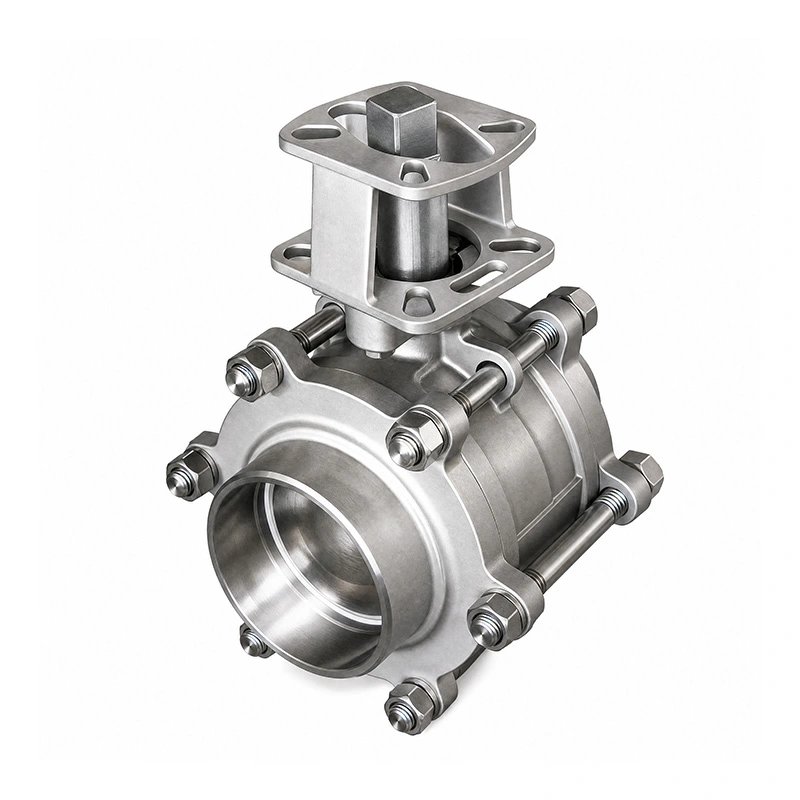

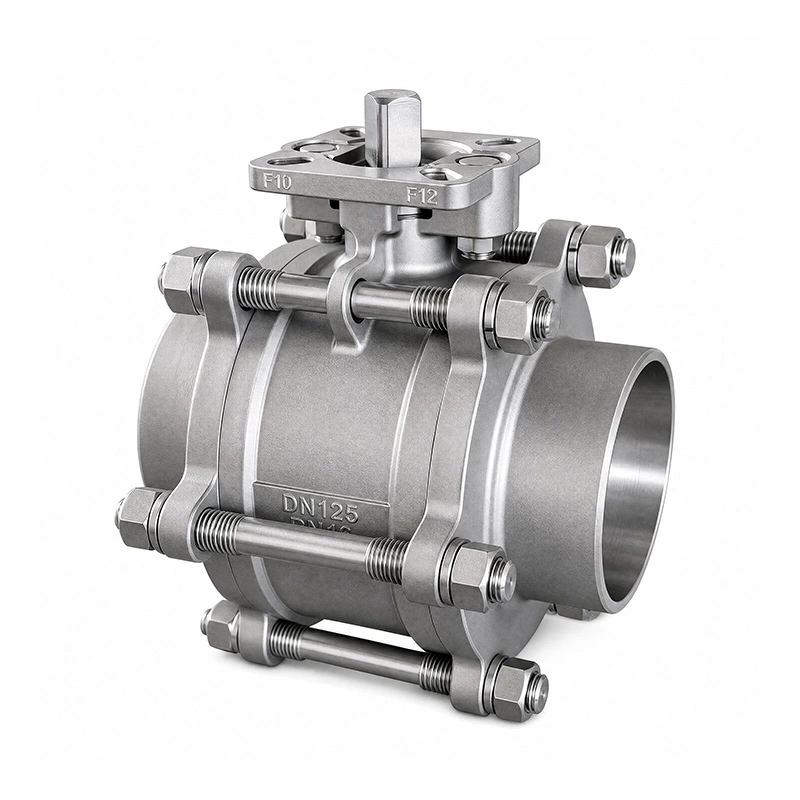

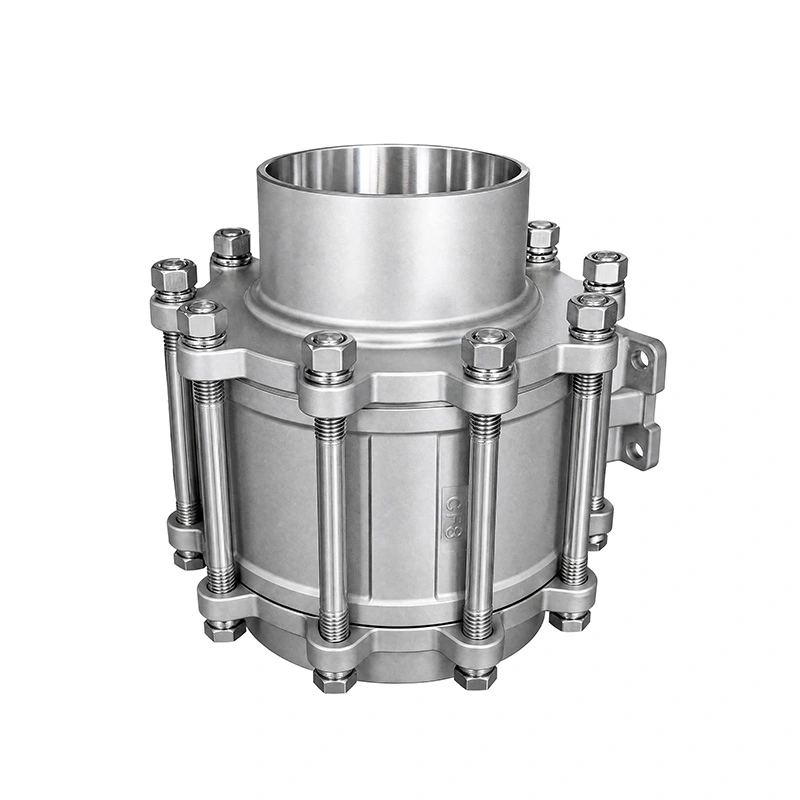

3PC stompgelaste uiteinden roestvrijstalen kogelkraan verlengde steel

De 3PC stompgelaste roestvrijstalen kogelkraan met verlengde steel heeft stompgelaste uiteinden voor een permanente pijpleidingverbinding en een verlengde steel voor toepassingen waarbij het bedieningspunt van de klep weg van de buis moet worden geplaatst. Dankzij de driedelige behuizing zijn interne componenten toegankelijk voor onderhoud, terwijl het ISO 5211-montagekussen directe installatie van pneumatische of elektrische actuatoren ondersteunt.

Belangrijkste afmetingen

Producteigenschappen

1. Stompgelaste pijpleidingverbinding

De klep maakt gebruik van stompgelaste uiteinden vervaardigd volgens ASME B16.25. Door de klep rechtstreeks in de pijpleiding te lassen, ontstaat een vaste verbinding zonder schroefdraad- of flensverbindingen, waardoor deze configuratie geschikt is voor permanente industriële leidinginstallaties.

2. Uitgebreide stuurpenconfiguratie

De verlengde steel zorgt voor extra bedieningsruimte tussen de hendel of actuator en de pijpleiding. Dit is nuttig wanneer isolatie, leidingopstelling of installatieomstandigheden de toegang tot een standaard klepsteel beperken.

3. Driedelige behuizing voor onderhoud

De driedelige constructie biedt toegang tot de interne klepcomponenten wanneer inspectie of vervanging vereist is. De zitting- en afdichtingscomponenten kunnen worden onderhouden zonder dat de volledige klepconstructie hoeft te worden vervangen.

4. Constructie van roestvrijstalen klep

De 3PC stompgelaste roestvrijstalen kogelkraan met verlengde steel maakt gebruik van ASTM A351 CF8M (316) voor het lichaam en ASTM A182 F316 voor de kogel en steel. De RPTFE-stoel is gespecificeerd voor het vermelde temperatuurbereik van -25℃ tot 150℃.

Actuatormontage

De klep is uitgerust met een ISO 5211 montagepad voor directe installatie van de actuator. Pneumatische of elektrische actuatoren kunnen worden geselecteerd op basis van klepgrootte, bedieningskoppel en besturingsvereisten. De montage-interface van de actuator moet worden gecontroleerd voordat u bestelt om compatibiliteit te garanderen.

Normen en inspectie

Ontwerp en productie volgen ASME B16.34, met stompgelaste uiteinden gebaseerd op ASME B16.25. Het testen en inspecteren van kleppen wordt uitgevoerd volgens API 598. De druk-temperatuurwaarden worden ook verwezen naar ASME B16.34.

De productie-inspectie omvat materiaalverificatie, druktesten, afdichtingsinspectie en voltooide klepcontroles. Materiaaltestrapporten en toepasselijke productdocumentatie kunnen worden verstrekt volgens de klepconfiguratie en ordervereisten.

Toepassingen

De 3PC stompgelaste roestvrijstalen kogelkraan met verlengde steel is bedoeld voor industriële leidingsystemen die een permanente lasverbinding en toegankelijke klepbediening vereisen. Typische toepassingen zijn onder meer chemische verwerking, petrochemische systemen, farmaceutische apparatuur, voedsel- en drankverwerking, energieopwekking en waterbehandeling.

Bevestig vóór de selectie het pijpleidingmedium, de druk, de temperatuur, de pijpmaat, de lasspecificatie en de beschikbare installatieruimte. De klepmaterialen en zittingconfiguratie moeten ook worden gecontroleerd op compatibiliteit met het servicemedium.

Veelgestelde vragen

1. Wat zijn de belangrijkste toepassingen van de 3-delige stompgelaste roestvrijstalen kogelkraan met verlengde steel?

Het wordt gebruikt in industriële leidingsystemen waar een lasverbinding en uitgebreide kleptoegang vereist zijn. Toepassingen zijn onder meer chemische, petrochemische, farmaceutische, voedsel- en drank-, energie- en waterbehandelingssystemen.

2. Welke norm is van toepassing op de stompgelaste uiteinden?

De stompgelaste uiteinden zijn gespecificeerd volgens ASME B16.25. Vóór de installatie moeten de lasspecificaties worden gecontroleerd aan de hand van het pijpleidingontwerp.

3. Kan een actuator direct worden geïnstalleerd?

Ja. De klep heeft een ISO 5211 montagepad voor pneumatische of elektrische actuatorinstallatie. De selectie van de actuator moet gebaseerd zijn op de klepgrootte, het bedieningskoppel en de besturingsvereisten.

4. Welke materialen worden er gebruikt in de standaardconfiguratie?

Het lichaam is ASTM A351 CF8M (316), terwijl de kogel en stuurpen ASTM A182 F316 zijn. De standaardstoel is RPTFE (PTFE+15%fv). Andere materialen zijn op aanvraag leverbaar.

5. Wat is het maximale druk- en temperatuurbereik?

De vermelde maximale druk is 285PSI, met een temperatuurbereik van -25℃ tot 150℃. De werkelijke bedrijfslimieten moeten worden bevestigd op basis van de klepgrootte, het medium en de toepasselijke druk-temperatuurwaarden.

6. Kan de klep worden aangepast?

Ja. Andere materialen en componentconfiguraties kunnen worden geleverd afhankelijk van het vereiste medium, de druk, de temperatuur en de installatieomstandigheden.
