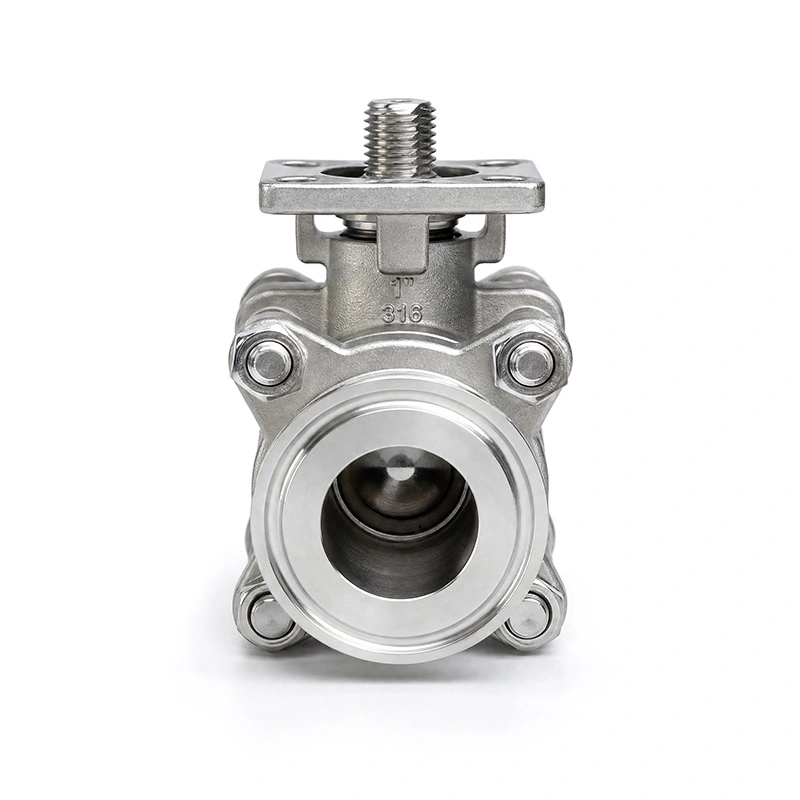

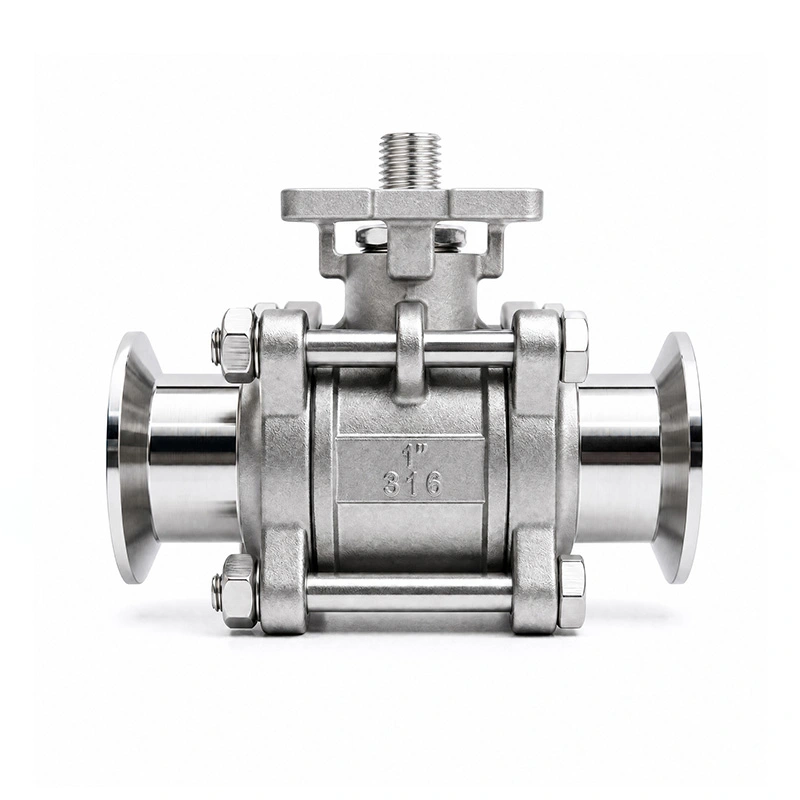

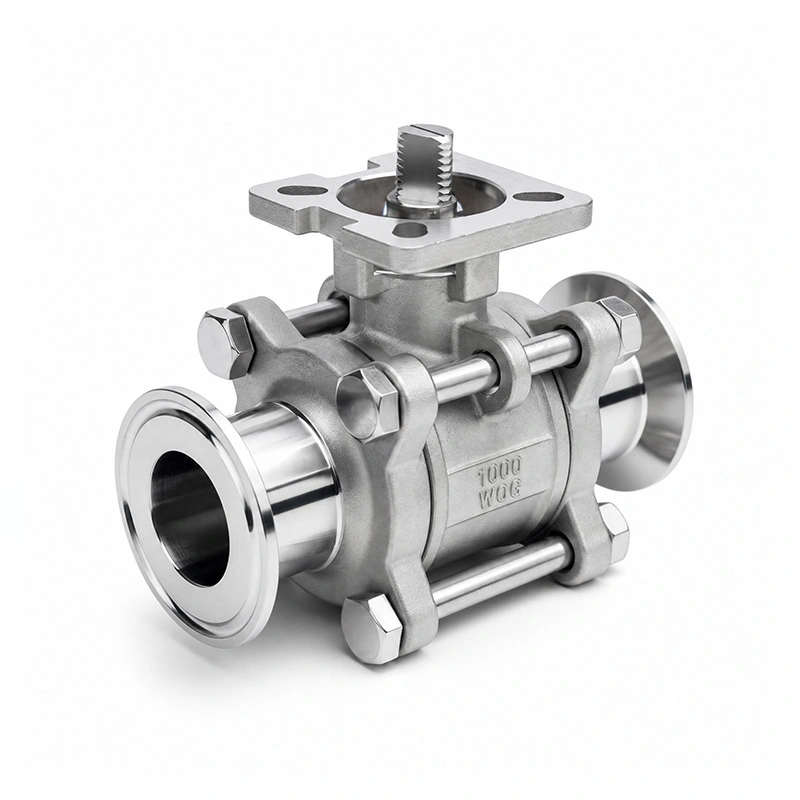

3-delige volledig ingekapselde tri-clamp-kogelkraan met ISO 5211 montagepad

De 3PC volledig ingekapselde Tri-clamp-kogelkraan met ISO 5211-montagekussen maakt gebruik van een driedelig kleplichaam met Tri-clamp-aansluitingen voor sanitaire en procesleidingsystemen. De driedelige constructie biedt toegang tot interne componenten nadat de pijpleiding is geïsoleerd, terwijl het ISO 5211-montagepad een gestandaardiseerde interface biedt voor pneumatische of elektrische actuatorinstallatie. Deze configuratie is geschikt voor vloeistofregelsystemen waarbij sanitaire aansluitingen en geautomatiseerde klepbediening vereist zijn.

Belangrijkste afmetingen

Belangrijkste ontwerpkenmerken

Driedelige klepconstructie

Het driedelige lichaam bestaat uit een centraal klepgedeelte en twee eindgedeelten. Nadat de pijpleiding goed is geïsoleerd en de klep drukloos is gemaakt, kan het lichaam worden geopend om interne componenten te inspecteren of te vervangen. Deze structuur is nuttig voor toepassingen waarbij periodiek onderhoud van zittingen, afdichtingen of andere interne onderdelen vereist is.

Tri-clamp-verbinding

Tri-clamp-verbindingen maken gebruik van een klem- en pakkingconstructie in plaats van schroefdraad- of flensverbindingen. Deze aansluitmethode maakt het mogelijk de klep te installeren of te verwijderen zonder de klep rechtstreeks in de pijpleiding te lassen. Het toepasselijke pakkingmateriaal en de aansluitafmetingen moeten worden geselecteerd op basis van het procesmedium, de temperatuur en de leidingspecificaties.

ISO 5211 Actuatormontage

De 3-delige volledig ingekapselde tri-clamp-kogelkraan met ISO 5211-montagepad is ontworpen met een ISO 5211-actuatormontage-interface op de klep. Hierdoor kunnen compatibele pneumatische of elektrische actuatoren rechtstreeks op de klep worden gemonteerd, zonder afhankelijk te zijn van een afzonderlijke conventionele montageopstelling. De selectie van de actuator moet worden afgestemd op de klepgrootte, het bedieningskoppel en de vereisten voor systeembesturing.

316 roestvrijstalen bevochtigde componenten

Het lichaam is gespecificeerd als ASTM A351 CF8M (316), terwijl de kogel en stuurpen zijn gespecificeerd als ASTM A182 F316. Deze roestvrijstalen materialen zijn geschikt voor een reeks industriële vloeistoftoepassingen waarbij materiaalcompatibiliteit en corrosieweerstand belangrijke overwegingen zijn. De RPTFE-zitting combineert PTFE met 15% vulstof en moet vóór selectie worden beoordeeld aan de hand van de werkelijke medium- en bedrijfstemperatuur.

Toepassingen

De 3PC volledig ingekapselde Tri-clamp kogelkraan met ISO 5211 montagepad kan worden gebruikt in leidingsystemen die een compacte afsluitklep, sanitaire aansluitingen en optionele automatische bediening vereisen. Typische toepassingsgebieden zijn onder meer:

Algemene vloeistofverwerking

Behandeling van chemische vloeistoffen

Waterbehandelingsfaciliteiten

Licht industriële productie

Geautomatiseerde leidingsystemen

Installatie en bediening

Tri-clamp-installatie

Controleer vóór installatie of de klepgrootte, aansluitafmetingen, pakkingmateriaal en druk-temperatuurvereisten overeenkomen met de pijpleidingspecificaties. Plaats de klep tussen de bijpassende Tri-clamp-verbindingen, installeer de juiste pakking en zet de verbinding vast met de klem. Voordat het systeem onder druk wordt gezet, moet de verbinding worden gecontroleerd op correcte uitlijning.

Installatie van aandrijving

Het ISO 5211-montagekussen biedt de interface voor compatibele pneumatische of elektrische actuatoren. Controleer vóór installatie het montagepatroon van de aandrijving, de asafmetingen en het vereiste bedieningskoppel. De actuator moet worden geïnstalleerd en afgesteld volgens de instructies van de fabrikant van de klep en actuator.

Onderhoud

Isoleer vóór het onderhoud de klep van de pijpleiding en laat alle restdruk ontsnappen. Dankzij de driedelige constructie kan het kleplichaam worden geopend voor inspectie van de kogel, zittingen, spindel en afdichtingscomponenten. Vervang versleten onderdelen door geschikte onderdelen en controleer de afdichting en werking van de klep voordat u deze weer in gebruik neemt.

Selectieoverwegingen

Houd bij het selecteren van deze klep voor een nieuw leidingsysteem rekening met het bedrijfsmedium, de druk, de temperatuur, de leidingmaat, de aansluitafmetingen en de vereiste bedieningsmethode. De klepzitting en afdichtingsmaterialen moeten worden gecontroleerd op compatibiliteit met de procesvloeistof. Voor geautomatiseerde toepassingen moet de actuator worden geselecteerd op basis van het bedieningskoppel van de klep en de regelvereisten van het systeem.

Veelgestelde vragen

Vraag 1: Waar wordt een volledig ingekapselde 3-delige tri-clamp-kogelkraan met ISO 5211-montagepad voor gebruikt?

Een volledig ingekapselde Tri-clamp-kogelkraan uit 3 delen met ISO 5211-montagepad wordt gebruikt voor aan/uit-vloeistofregeling in leidingsystemen waarbij een driedelig kleplichaam, Tri-clamp-aansluiting en montage-interface voor de actuator vereist zijn. Het kan worden geconfigureerd voor handmatige bediening of worden gecombineerd met een geschikte pneumatische of elektrische actuator voor automatische bediening.

Vraag 2: Wat biedt het ISO 5211-montagekussen?

Het ISO 5211-montagepad biedt een gestandaardiseerde actuatormontage-interface. Compatibele pneumatische of elektrische actuatoren kunnen worden gemonteerd volgens de toepasselijke ISO 5211 montageafmetingen, afhankelijk van de vereisten voor actuatorgrootte en klepkoppel.

Vraag 3: Wat zijn de voordelen van de driedelige constructie?

De driedelige constructie biedt toegang tot de interne componenten van de klep nadat de pijpleiding is geïsoleerd en drukloos is gemaakt. Dit kan de inspectie en vervanging van zittingen, afdichtingen en andere onderdelen die onderhoud vereisen, vereenvoudigen in vergelijking met een volledig gesloten carrosserie uit één stuk.

Vraag 4: Welke materialen worden voor deze klep gebruikt?

Het lichaam is ASTM A351 CF8M (316), terwijl de kogel en stuurpen ASTM A182 F316 zijn. De zitting is RPTFE (PTFE+15%fv). Andere materiaalconfiguraties zijn op aanvraag leverbaar.

Vraag 5: Kan deze klep worden gebruikt met pneumatische of elektrische actuatoren?

Ja. De ISO 5211 montage-interface is ontworpen voor actuatorinstallatie. De juiste actuator moet worden geselecteerd op basis van de klepgrootte, het bedieningskoppel, de druk, de temperatuur en de vereisten van het regelsysteem.

Vraag 6: Wat moet worden gecontroleerd voordat u bestelt?

Bevestig de vereiste klepgrootte, aansluitafmetingen, bedrijfsdruk, temperatuur, procesmedium, zittingmateriaal en bedieningsmethode. Voor geautomatiseerde systemen moeten ook het montagepatroon van de actuator en het vereiste koppel worden bevestigd.
