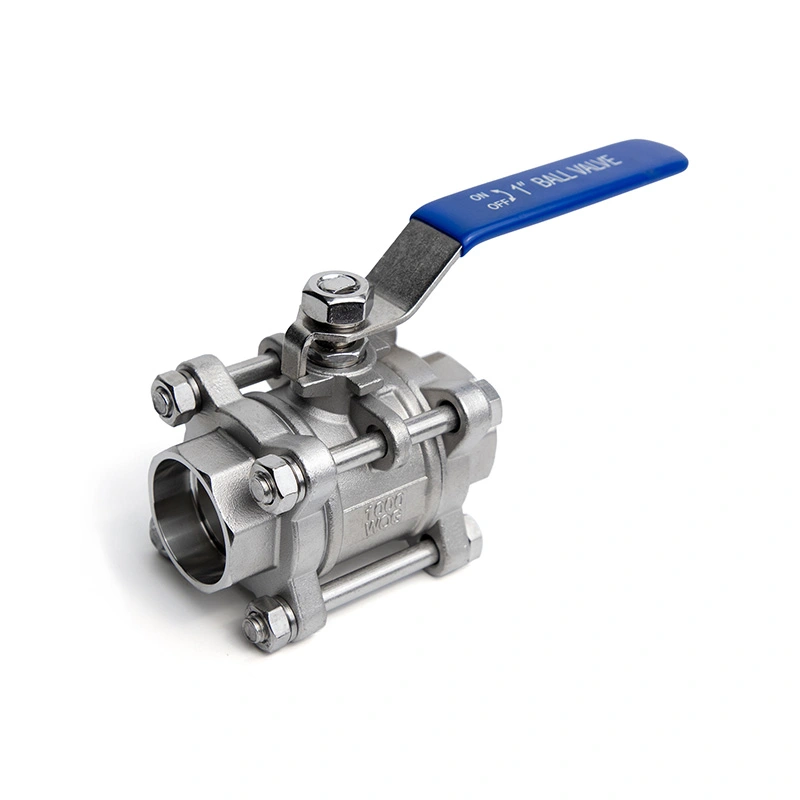

3-delige roestvrijstalen kogelkraan met gelaste uiteinden

De 3PC roestvrijstalen kogelkraan met gelaste uiteinden combineert een driedelige roestvrijstalen behuizing met gelaste uiteinden voor compacte, permanente pijpleidingverbindingen. Dankzij de constructie met gesplitst lichaam zijn interne afdichtingen en andere onderhoudbare onderdelen toegankelijk nadat de klep is geïsoleerd en drukloos is gemaakt. De doorstroomopening met volledige poort ondersteunt een lage stromingsweerstand, terwijl het kogel-en-zittingontwerp zorgt voor bidirectionele afsluiting voor compatibele vloeistoffen. Het is geschikt voor hogedrukleidingen in olie en gas, chemische verwerking, waterbehandeling en andere industriële systemen.

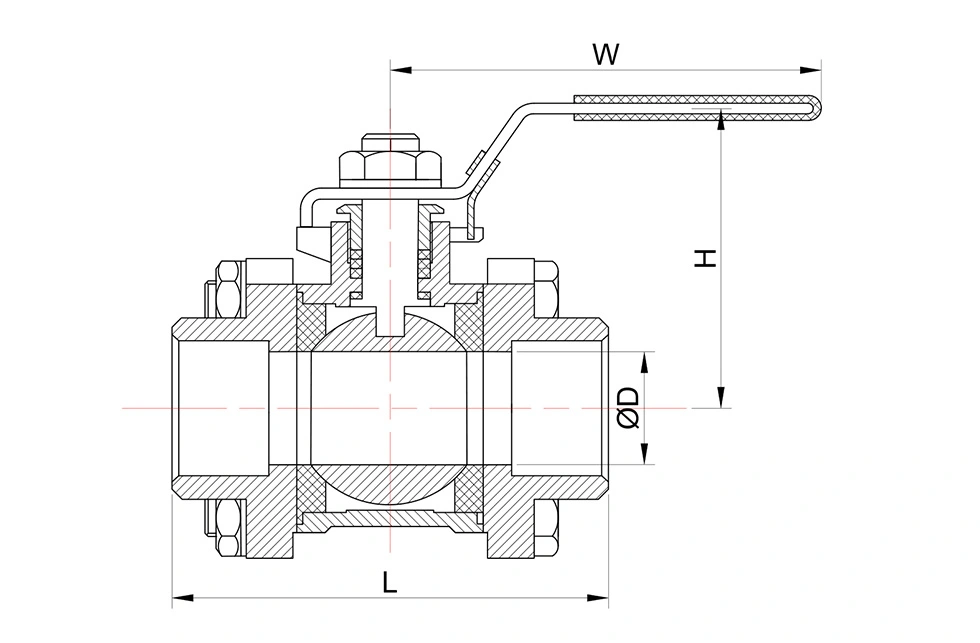

Belangrijkste afmetingen

* N: Draadeinden volgens ANSl B 2.1 NPT
* B: Draadeinden volgens BS21 BSP

KvWAARDEN

Kv (m3/h) = Debiet van water in kubieke meter per uur, waardoor een drukval van 1 bar over de klep ontstaat.

Ventielfuncties en belangrijkste kenmerken

1. Socket-lasverbinding

De moflasuiteinden zijn machinaal bewerkt volgens de gespecificeerde aansluitafmetingen voor gelaste installatie met compatibele leidingen. Deze verbinding wordt vaak gebruikt op industriële leidingen met een klein kaliber, waar een permanente pijp-klepverbinding vereist is. Bij het lassen moeten de toepasselijke leidingspecificaties en -procedures worden gevolgd.

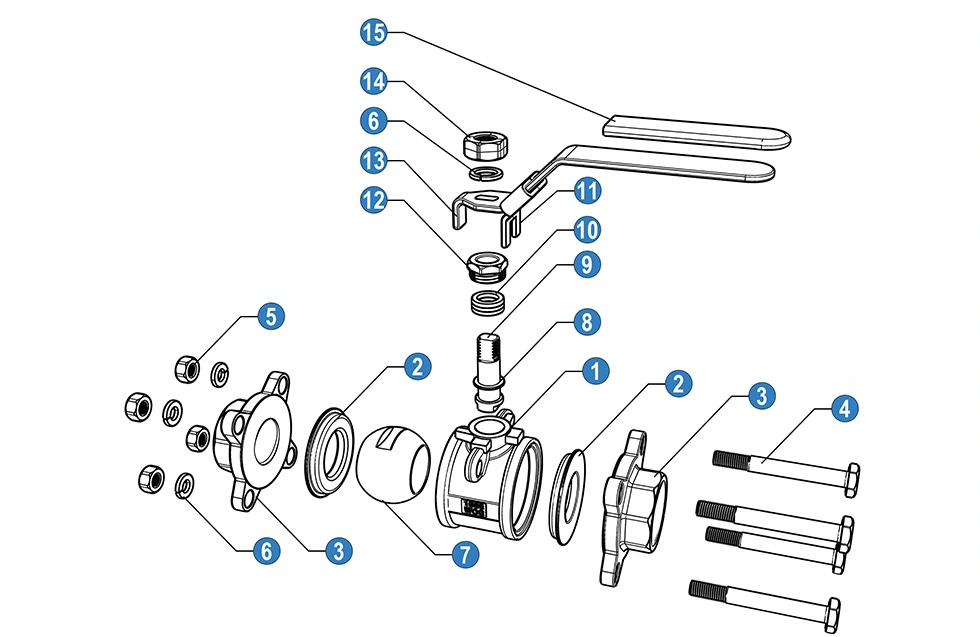

2. Driedelige behuizing

Het driedelige, vastgeschroefde lichaam biedt toegang tot de interne componenten van de klep nadat de pijpleiding is geïsoleerd en drukloos is gemaakt. Afdichtingen en andere onderdelen die onderhouden kunnen worden, kunnen worden geïnspecteerd of vervangen zonder dat de volledige klepconstructie hoeft te worden vervangen.

3. Kogel- en zittingafdichting

De kogel draait tegen de zitting om de doorstroomopening te openen of te sluiten. De klep zorgt voor afsluiting in beide stroomrichtingen wanneer de geselecteerde zitting- en afdichtingsmaterialen geschikt zijn voor de gebruiksomstandigheden. Dankzij de stroomdoorgang kan vloeistof ook door de klep stromen met beperkte obstructie wanneer deze volledig open is.

4. Constructie van roestvrij staal

Er is een roestvrijstalen constructie beschikbaar voor toepassingen met compatibele water-, olie-, gas- en chemische media. Bij de materiaalkeuze moet rekening worden gehouden met de vloeistofsamenstelling, concentratie, bedrijfstemperatuur, druk en corrosieomstandigheden.

Over Shangtai

Shangtai is gevestigd in Wenzhou, Zhejiang, China, en produceert industriële kleppen voor binnenlandse en exportmarkten. De productieactiviteiten omvatten machinale bewerking, klepmontage, druktesten, inspectie en productmarkering.

Het kwaliteitsmanagementsysteem is gecertificeerd volgens ISO 9001 en voor de betreffende producten is CE-documentatie beschikbaar. Inspectie kan bestaan ​​uit controles van binnenkomende materialen, inspecties tijdens het proces, inspecties van voltooide kleppen en controles vóór verzending volgens de ordervereisten.

Voor socket-weld kogelkranen zijn verschillende aansluitconfiguraties leverbaar afhankelijk van de benodigde afmetingen en geldende normen. Type A- en Type B-moflasconfiguraties zijn beschikbaar voor specifieke vereisten, waarbij de aansluitafmetingen vóór productie worden bevestigd.

Veelgestelde vragen

1. Wat is het verschil tussen moflas- en schroefdraadverbindingen?

Socket-weld-verbindingen maken gebruik van een lasverbinding tussen de klep en de pijp, terwijl schroefdraadverbindingen afhankelijk zijn van bijpassende pijpdraden. Socket-weld-uiteinden worden gewoonlijk gespecificeerd voor leidingen met een kleine diameter waarbij een permanente lasverbinding vereist is. De juiste aansluiting is afhankelijk van de leidingstandaard, druk, temperatuur en installatievereisten.

2. Zijn er verschillende socket-weld-configuraties beschikbaar?

Ja. Afhankelijk van de vereiste afmetingen en geldende leidingnormen kunnen verschillende moflasconfiguraties worden geleverd. Het verbindingstype en de maatvereisten moeten vóór productie worden bevestigd, vooral voor vervangingskleppen en exportprojecten.

3. Kan de klep worden geopend voor intern onderhoud?

Ja. Het driedelige lichaam kan worden gescheiden nadat de pijpleiding is geïsoleerd en drukloos is gemaakt, waardoor de interne afdichtingen en andere bruikbare componenten kunnen worden geïnspecteerd of vervangen. De klep mag niet worden gedemonteerd terwijl de pijpleiding onder druk staat.

4. Welke documenten zijn er bij de klep aanwezig?

Voor toepasselijke configuraties kan ISO 9001- en CE-documentatie worden verstrekt. Materiaaldocumentatie, inspectierapporten, testrapporten en producttekeningen kunnen ook worden geleverd volgens de order- en projectvereisten.

5. Welke toepassingen zijn geschikt voor een 3PC-mofgelaste roestvrijstalen kogelkraan?

De klep kan worden gebruikt voor compatibele vloeistoffen in olie en gas, petrochemie, chemische verwerking, waterbehandeling, energieopwekking en algemene industriële leidingen. Materiaal, zitting en afdichtingscomponenten moeten worden geselecteerd op basis van het werkelijke medium, de druk en de temperatuur.

6. Welke informatie is vereist voor de klepselectie?

Belangrijke informatie omvat klepgrootte, drukwaarde, moflasafmetingen, werkmedium, werkdruk, temperatuur, huis- en afdichtingsmaterialen, hoeveelheid en toepasselijke normen. Voor vervangingsprojecten kunnen ook bestaande afsluitertekeningen of maatgegevens ter bevestiging worden verstrekt.
