Wanneer reinheid, corrosiebestendigheid, compacte automatisering en betrouwbare afsluiting belangrijk zijn,Sjangtaibiedt de1PC elektrolytisch gepolijste roestvrijstalen direct gemonteerde kogelkraanals praktische oplossing voor veeleisende vloeistofregelsystemen. Het elektrolytisch gepolijste roestvrijstalen oppervlak, de montagestructuur voor de directe actuator en de nauwkeurig bewerkte componenten maken hem geschikt voor farmaceutische, voedselverwerkings-, waterbehandelings-, chemische en geautomatiseerde industriële toepassingen.

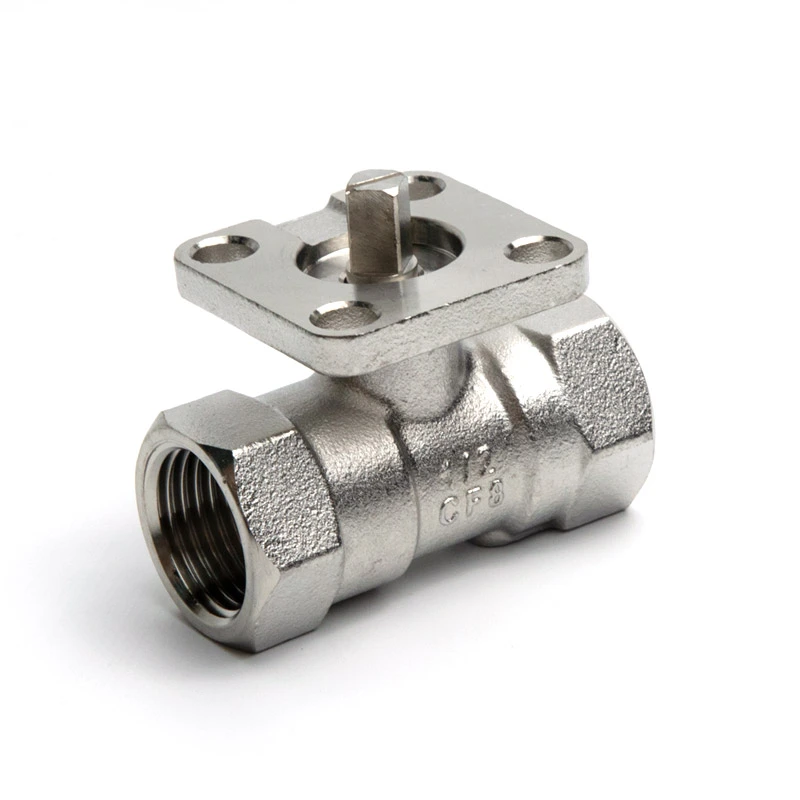

De 1PC elektrolytisch gepolijste roestvrijstalen direct gemonteerde kogelkraan combineert een constructie uit één stuk met een elektrolytisch gepolijst oppervlak en een geïntegreerd direct gemonteerd platform. Elektrolytisch polijsten zorgt voor een gladder en uniformer roestvrijstalen oppervlak, waardoor de ophoping van resten wordt verminderd en de reiniging wordt vereenvoudigd. Dankzij de direct gemonteerde structuur kunnen compatibele pneumatische of elektrische actuatoren worden geïnstalleerd zonder extra montagebeugels, waardoor een compactere automatiseringsoplossing ontstaat. Met 304 en 316 roestvrijstalen opties, NPT- of BSP-schroefdraadaansluitingen, een maatbereik van 1/4"–2" en een drukcapaciteit tot 285 PSI, kan dit type kogelkraan voldoen aan een breed scala aan industriële vloeistofcontrolevereisten.
Inhoudsopgave
Waarom kiezen voor een elektrolytisch gepolijste roestvrijstalen kogelkraan?
Hoe verbetert het Direct Mount-ontwerp de automatisering?
Wat maakt de constructie uit één stuk praktisch?
Waar kan deze kogelkraan worden gebruikt?
Belangrijkste specificaties in één oogopslag
Hoe moeten kopers de juiste klep selecteren?
Belangrijkste voordelen voor industriële kopers
Installatie- en onderhoudsoverwegingen
Waarom Shangtai overwegen voor uw ventielproject?
Waarom kiezen voor een elektrolytisch gepolijste roestvrijstalen kogelkraan?
De oppervlakteconditie is een belangrijke overweging wanneer een klep werkt in systemen waar reinheid, corrosiebestendigheid en onderhoudsefficiëntie van belang zijn. Elektrolytisch polijsten verwijdert microscopisch kleine onregelmatigheden van het roestvrijstalen oppervlak en zorgt voor een gladdere afwerking. Dit kan bijdragen aan het verminderen van gebieden waar verontreinigingen of procesresiduen zich kunnen ophopen.
Voor toepassingen waarbij frequente reiniging of veeleisende hygiëne-eisen nodig zijn, kan een glad klepoppervlak het onderhoud vereenvoudigen. Roestvast staal biedt ook een sterke combinatie van mechanische duurzaamheid en corrosieweerstand, waardoor het geschikt is voor een breed scala aan industriële omgevingen.
De Shangtai-klep is verkrijgbaar met roestvrij staal 304 als standaard materiaaloptie, terwijl configuraties van roestvrij staal 316 kunnen worden geselecteerd wanneer projectomstandigheden extra corrosieweerstand vereisen. De productpagina specificeert ASTM A351 CF8 (304) voor de behuizing, waarbij roestvrij staal wordt gebruikt voor de belangrijkste bevochtigde componenten en op PTFE gebaseerde afdichtingscomponenten.
- Gladder, elektrolytisch gepolijst roestvrijstalen oppervlak
- Verbeterde weerstand tegen corrosie en oppervlakteverontreiniging
- Gemakkelijkere reiniging en onderhoud
- Geschikt voor reinheidsgevoelige vloeistofsystemen
- Verkrijgbaar in verschillende roestvrijstalen materiaalconfiguraties
Hoe verbetert het Direct Mount-ontwerp de automatisering?
Industriële klepautomatisering vereist vaak een betrouwbare verbinding tussen de klep en een actuator. Traditionele arrangementen vereisen mogelijk afzonderlijke beugels of bevestigingsmateriaal, waardoor het aantal componenten en de totale installatievoetafdruk toenemen.
Een direct gemonteerde kogelkraan integreert een montageplatform voor de actuator in het klepontwerp. Compatibele pneumatische of elektrische actuatoren kunnen daarom direct worden geïnstalleerd, waardoor de mechanische opstelling wordt vereenvoudigd. Dit is met name handig voor fabrikanten van apparatuur en systeemintegrators die compacte geautomatiseerde vloeistofcontrolesamenstellen ontwerpen.
De direct-mount structuur kan verschillende praktische voordelen bieden:
- Compacte installatie:Elimineert de noodzaak van een aparte montagebeugel in compatibele configuraties.
- Minder componenten:Een eenvoudigere verbinding kan extra hardware verminderen.
- Gereedheid voor automatisering:Ondersteunt integratie met pneumatische of elektrische bediening.
- Flexibele bediening:Voor geschikte handmatige toepassingen kunnen ook verlengde handgrepen worden overwogen.
- Gemakkelijkere systeemintegratie:Het gestandaardiseerde montageconcept is nuttig voor OEM-apparatuur en geautomatiseerde processystemen.
Wat maakt de constructie uit één stuk praktisch?
Een kogelkraanhuis uit één stuk biedt een eenvoudige constructie voor toepassingen waarbij een compacte en robuuste klepopstelling de voorkeur heeft. De klep maakt gebruik van een kogel-en-steelbedieningsmechanisme om de vloeistofstroom te regelen, terwijl de zitting- en afdichtingscomponenten voor de noodzakelijke afsluitfunctie zorgen.
Precisiebewerking is ook belangrijk. Nauwkeurige afmetingen tussen de behuizing, kogel, steel en afdichtingscomponenten dragen bij aan een soepele werking en betrouwbare afdichting. Shangtai specificeert nauwkeurig bewerkte componenten en materiaalinspectie als onderdeel van zijn productieaanpak.
De klep is tevens voorzien van een anti-uitblaassteel en een vergrendelingsoptie. Deze kenmerken kunnen waardevol zijn in industriële installaties waar gecontroleerde werking en mechanische beveiliging belangrijke overwegingen zijn.
Waar kan deze kogelkraan worden gebruikt?
De combinatie van elektrolytisch gepolijst roestvrij staal, compacte constructie en directe montage van de actuator maakt deze klep geschikt voor toepassingen waarbij zowel vloeistofisolatie als automatisering vereist zijn.
Typische toepassingsgebieden zijn onder meer:
- Farmaceutische apparatuur:Handig als gladde oppervlakken en reinigbare componenten voor debietregeling belangrijk zijn.
- Voedselverwerking:Geschikt voor vloeistofsystemen die corrosiebestendige roestvrijstalen componenten vereisen.
- Waterbehandeling:Geschikt voor geautomatiseerde isolatie- en stroomcontrolepunten.
- Chemische verwerking:De roestvrijstalen constructie kan duurzaamheid bieden in geselecteerde procesomgevingen.
- Industriële automatisering:Directe montage van de actuator ondersteunt automatisch openen en sluiten.
- OEM-apparatuur:Een compacte klepconfiguratie kan de integratie in verpakte machines vereenvoudigen.
De geschiktheid van de toepassing moet altijd worden beoordeeld aan de hand van de werkelijke vloeistof-, druk-, temperatuur-, chemische compatibiliteit, aansluitstandaard en actuatorvereisten.
Belangrijkste specificaties in één oogopslag
De volgende specificaties bieden een praktische referentie voor ingenieurs, distributeurs, OEM-kopers en systeemintegrators die deze klep evalueren.
| Parameter | Specificatie |
|---|---|
| Ventieltype | 1PC elektrolytisch gepolijste roestvrijstalen direct gemonteerde kogelkraan |
| Nominale maat | 1/4" tot 2" |
| Drukklasse | CL150 |
| Maximale druk | 285 PSI |
| Draadnormen | NPT/BSP |
| Ontwerp- en productiestandaard | ASME B16.34 |
| Standaard testen | API-598 |
| Lichaamsmateriaal | ASTM A351 CF8 (304) |
| Materiaal bal en steel | ASTM A182 F304 |
| Materiaal zitting | RPTFE (PTFE + 15% vulstof) |
| Temperatuurbereik | -25°C tot 150°C |
| Poorttype | Gereduceerde poort |
Voor technische selectie moeten kopers de nieuwste maattekeningen, druk-temperatuurwaarden, materiaalconfiguratie en verbindingsvereisten verifiëren voordat ze een bestelling plaatsen.
Hoe moeten kopers de juiste klep selecteren?
Bij het selecteren van een roestvrijstalen kogelkraan moet er meer nodig zijn dan alleen het afstemmen op de nominale leidingmaat. Ingenieurs moeten rekening houden met de volledige werkomgeving om compatibiliteits- of prestatieproblemen te voorkomen.
1. Bevestig de verbindingsstandaard
De klep ondersteunt NPT- en BSP-schroefdraadconfiguraties. De geselecteerde schroefdraadstandaard moet overeenkomen met het aangesloten leiding- of fittingsysteem om installatieproblemen te voorkomen.
2. Controleer druk en temperatuur
De gespecificeerde maximale druk is 285 PSI, terwijl het vermelde temperatuurbereik -25°C tot 150°C is. De feitelijke toepassingsomstandigheden moeten binnen de toepasselijke druk-temperatuurclassificatie blijven.
3. Evalueer de materiaalcompatibiliteit
304 en 316 roestvrij staal bieden verschillende niveaus van corrosieweerstand. Bij de keuze van het materiaal moet rekening worden gehouden met de procesvloeistof, de concentratie, de temperatuur en de reinigingschemicaliën.
4. Bepaal de werkwijze
Controleer voor geautomatiseerde apparatuur of een pneumatische of elektrische actuator de voorkeur heeft. De direct gemonteerde structuur kan de complexiteit van de installatie helpen verminderen wanneer de actuator compatibel is met de klepmontageopstelling.
5. Houd rekening met de stroomvereisten
Dit model maakt gebruik van een configuratie met beperkte poorten. Kopers moeten rekening houden met het vereiste debiet en drukverlies in plaats van een klep uitsluitend op basis van de leidingmaat te selecteren. De vermelde Kv-waarden kunnen een nuttig uitgangspunt vormen voor de stroomevaluatie.
Belangrijkste voordelen voor industriële kopers
Voor kopers die roestvrijstalen kogelkranen vergelijken, komt de waarde van deze configuratie voort uit de combinatie van oppervlaktebehandeling, constructie, automatiseringscompatibiliteit en productieflexibiliteit.
| Functie | Praktisch voordeel |
|---|---|
| Elektrolytisch gepolijste afwerking | Gladder oppervlak en gemakkelijker schoon te maken |
| Roestvrij stalen constructie | Corrosiebestendigheid en mechanische duurzaamheid |
| Direct-mount-platform | Vereenvoudigt de integratie van actuatoren |
| Lichaam uit één stuk | Compacte en eenvoudige klepconstructie |
| 304 / 316 Opties | Maakt materiaalkeuze voor verschillende omgevingen mogelijk |
| NPT / BSP-draden | Ondersteunt verschillende vereisten voor leidingaansluitingen |
| OEM-aanpassing | Ondersteunt aangepaste specificaties en bulkvereisten |
Installatie- en onderhoudsoverwegingen
Zelfs een klep van hoge kwaliteit vereist passende installatie- en bedieningspraktijken. Inspecteer vóór installatie de schroefdraad, afdichtingsoppervlakken, kleplichaam en pijpleiding op vervuiling of schade. De pijpleiding moet goed worden uitgelijnd om onnodige mechanische belasting van de klep te voorkomen.
Controleer tijdens de inbedrijfstelling of de klep soepel opent en sluit en of de actuator, indien geïnstalleerd, binnen het vereiste koppelbereik werkt. Bij druktesten moeten de toepasselijke projectprocedures en veiligheidseisen worden gevolgd.
Voor langdurig onderhoud moeten onderhoudsteams periodiek het volgende controleren:
- Externe lekkage rond schroefdraadverbindingen en afdichtingen
- Bedieningskoppel en beweging van de klep
- Montage en uitlijning van de actuator
- Tekenen van corrosie of oppervlakteschade
- Zitting- en afdichtingsprestaties
- Bedrijfsdruk en temperatuuromstandigheden
Het wordt aanbevolen om de technische documentatie van de fabrikant en de toepasselijke industrienormen te volgen bij het installeren, testen of onderhouden van de klep.
Veelgestelde vragen
Wat is het belangrijkste voordeel van een elektrolytisch gepolijste roestvrijstalen kogelkraan?
Elektrolytisch polijsten produceert een gladder roestvrijstalen oppervlak dat de reinigbaarheid kan verbeteren, de ophoping van resten op het oppervlak kan verminderen en de corrosieweerstand kan ondersteunen. Dit maakt de klep bijzonder aantrekkelijk voor industriële toepassingen die gevoelig zijn voor reinheid.
Kan de klep worden aangesloten op een pneumatische aandrijving?
Ja. Het direct-mount platform is ontworpen om compatibele pneumatische actuatoren te ondersteunen. Afhankelijk van de bedrijfsvereisten kunnen ook elektrische actuatoren en geschikte verlengde handgrepen worden overwogen.
Welke maten zijn beschikbaar?
Het standaardgroottebereik is 1/4 "tot 2". Kopers die andere maten of aangepaste specificaties nodig hebben, kunnen hun vereisten met de fabrikant bespreken.
Ondersteunt de klep zowel NPT- als BSP-schroefdraad?
Ja. Er zijn NPT- en BSP-schroefdraadaansluitingen beschikbaar, waardoor de klep kan worden gecombineerd met verschillende leidingsystemen.
Welke normen zijn aan deze klep verbonden?
De productinformatie specificeert ASME B16.34 voor ontwerp en productie en API 598 voor testen en inspectie. Projectspecifieke vereisten moeten vóór de aanbesteding worden bevestigd.
Kan Shangtai OEM-aanpassingen leveren?
Ja. Shangtai ondersteunt OEM- en aangepaste klepvereisten, inclusief materiaalkeuze, specificaties, oppervlaktebehandeling, verbindingsnormen en bulkproductievereisten.
Waarom Shangtai overwegen voor uw ventielproject?
De1PC elektrolytisch gepolijste roestvrijstalen direct gemonteerde kogelkraanis ontworpen voor kopers die behoefte hebben aan een combinatie van een gladde roestvrijstalen oppervlaktekwaliteit, een compacte klepconstructie en handige automatiseringsintegratie. De 304/316 roestvrijstalen opties, NPT- of BSP-aansluitingen, directe actuatormontagestructuur en industrieel ontwerp maken het een veelzijdige keuze voor vloeistofregelsystemen in meerdere industrieën.
Sjangtai ondersteunt distributeurs, fabrikanten van OEM-apparatuur, systeemintegrators en industriële projecten met op maat gemaakte klepoplossingen en bulkleveringsmogelijkheden. Als u klepgrootte, materiaal, drukwaarde, verbindingstype, oppervlaktebehandeling of actuatorcompatibiliteit evalueert, bekijk dan de 1PC elektrolytisch gepolijste roestvrijstalen direct gemonteerde kogelkraan voor productdetails en selectie-informatie.
Op zoek naar een betrouwbare roestvrijstalen klepoplossing voor uw volgende project?Deel uw vereiste maat, werkmedium, druk, temperatuur, aansluitstandaard en automatiseringsvereisten met Shangtai om een passende configuratie en technische ondersteuning te ontvangen.Neem contact met ons opvandaag nog om uw OEM-, aangepaste of bulkklepvereisten te bespreken en een praktische oplossing voor uw vloeistofregelsysteem te vinden.
